LTC4041 2.5 A 超級電容器電源管理器
Analog Devices 的 DC/DC 轉換器（LTC4041, 2.5 A Power Manager for Supercapacitor）用于一個或兩個超級電容器系統
發布時間：2018-09-13
Power by Linear?/Analog Devices 的 LTC4041 是一款完整的超級電容器備份系統，適用于 2.9 V 至 5.5 V 電源軌。該器件包含一個高電流降壓 DC/DC 轉換器，可為單個超級電容器或兩個串聯超級電容器充電。當無輸入電源時，降壓穩壓器作為升壓穩壓器反向工作，以備份由超級電容器提供的系統輸出。
LTC4041 的可調輸入限流功能可降低充電電流，以保護輸入電源不會過載，同時外部隔離開關可在備份期間隔離輸入電源。當輸入電源降至可調 PFI 閾值以下時，2.5 A 升壓穩壓器將功率從超級電容器輸送至系統輸出。
可選擇輸入過壓保護 (OVP) 電路可保護功能，以保護 LTC4041 免受 V IN 引腳的高電壓損壞。內部超級電容器平衡電路在每個超級電容器上保持相等的電壓，并將每個超級電容器的最大電壓限制為預定值。LTC4041 是功率計和工業報警的理想選擇。

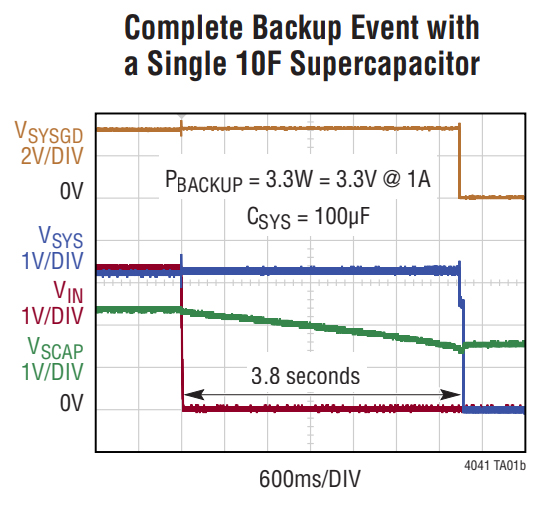

典型應用：
LTC4041 2.5 A 超級電容器電源管理器特性
2.5 A 降壓型超級電容器充電器和 2.5 A 升壓備用電源
6.5 A 開關，用于 2.5 A 備份支持一個超級電容器或兩個串聯電容器
輸入限流優先考慮負載，依次為充電電流
輸入隔離開關在備份期間隔離輸入
自動無縫切換到備份模式
可編程充電電流和充電電壓
輸入電源故障指示燈
系統電源良好指標
可選擇 OVP 電路在 > 60 V 電壓下保護器件
恒頻工作
內置超級電容平衡器（無外接電阻）
LTC4041 2.5 A 超級電容器電源管理器應用
電表
工業警報
穿越“斷電告警”電源
高電流穿越 3 V 至 5 V UPS
服務器
固態硬盤
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | DC2642A-A | 線性 - 比較器 | LTC4041 DEMO BOARD-2 SCAP 2.5A | 在線訂購 | |
| | DC2642A-B | 線性 - 比較器 | LTC4041 DEMO BOARD-1 SCAP 2.5A | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | LTC4041EUFD#PBF | 線性 - 比較器 | 2.5A SUPERCAPACITOR BACKUP POWER | 在線訂購 | |
| | LTC4041IUFD#PBF | 線性 - 比較器 | 2.5A SUPERCAPACITOR BACKUP POWER | 在線訂購 |
