Linear? / Analog Devices 的 LT1997-2 是一款衰減型（漏斗）差分放大器，可用于將大差分信號轉換為與 ADC 兼容的低電壓范圍。LT1997-3 將精密運算放大器與高匹配電阻器相結合，形成一個單芯片解決方案，可精確放大電壓。

LT1997-2 將精密運算放大器與高匹配電阻器相結合，形成一個單芯片解決方案，無需外部元件即可精確衰減并進行電壓電平位移 。它具有三個標準引腳可選增益選擇（0.1、0.2 和 0.25），可進一步組合形成 0.0455 至 0.55 的增益（衰減為 1.82 至 22），精度達 0.006%（60 ppm）。LT1997-2 還可在非常寬的輸入共模電壓范圍（±255 V）內工作，可在苛刻的工業環境中實現穩健的操作。其出色的電阻匹配導致共模抑制比大于 105 dB。

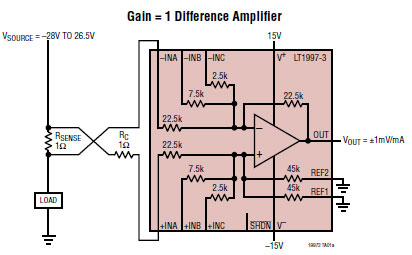

LT1997-3 特別適合用作差分放大器，其出色的電阻匹配導致共模抑制比大于 91dB。該放大器的最大輸入補償電壓為 60μV，-3 dB 帶寬為 1.1 MHz（增益 = 1）。LT1997-3 可在 3.3 V 至 50 V 的任何電源電壓下工作，僅消耗 350μA 電源電流。輸出通常在任一電源軌的 100 mV 以內擺動。

LT1997 的完全指定工作電壓為 5 V 和 ±15 V，指定工作溫度范圍為 -40°C 至 +125°C。這些器件采用 16 引腳 MSOP 封裝和 4 mm × 4 mm DFN14 封裝。LT1997 是高壓側低傳感、ADC 驅動器和工業數據采集前端的理想選擇。
