700 V CoolMOS? P7 功率晶體管

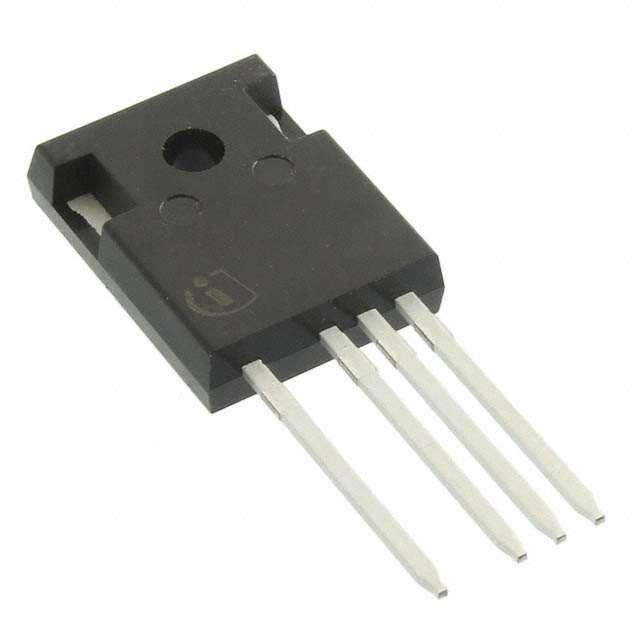

Infineon 的 600 V CoolMOS P7 SJ MOSFE T （600 V CoolMOS? P7 Power Transistors）采用 TO-247 4 引腳封裝，具有不對稱引線
發布時間：2018-09-13
Infineon 豐富的 600 V CoolMOS P7 SJ MOSFET 產品系列現在包括標準 TO-247 4 引腳封裝的改進版本。TO-247 4 引腳具有非對稱引線，其關鍵引線之間的爬電距離增加了0.54 mm，可實現更平滑的波峰焊接并降低板良率損失。用作柵極驅動電壓基準電位的源極（開爾文連接）的上額外連接消除了源極電感上的電壓降影響，從而實現更快的開關瞬變，最終顯著提高效率。這樣可以實現更高的 MOSFET R DS(on) 利用率并節省 BOM 成本。CoolMOS P7 是 Infineon 的最佳平衡技術，能夠在易用性和最高能效之間實現優化平衡。

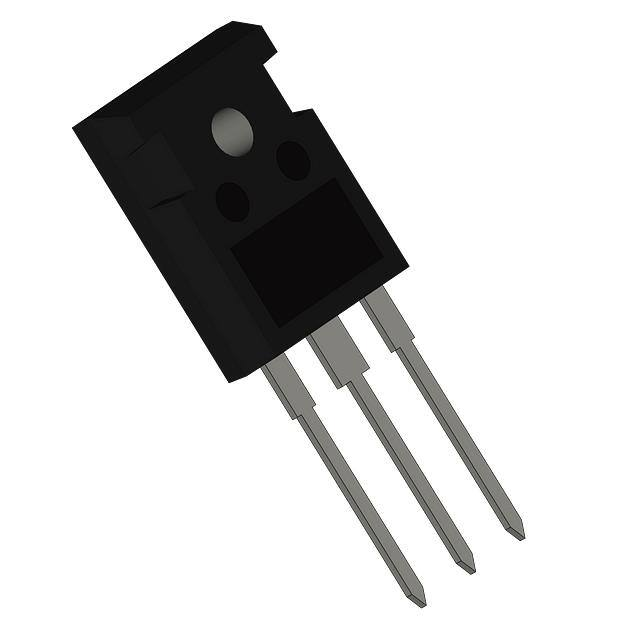

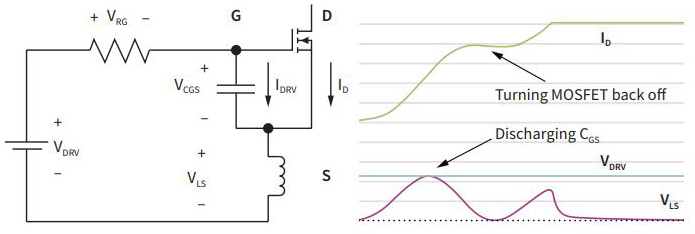

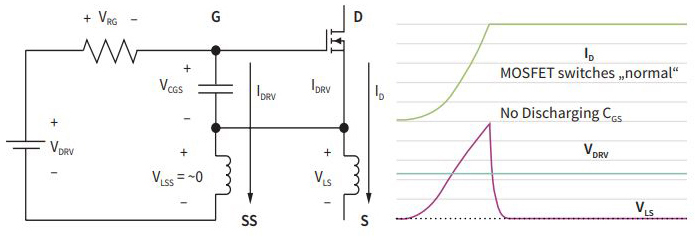

TO-247 4引腳概念（TO-247與TO-247 4引腳）
700 V CoolMOS? P7 功率晶體管特性
優勢
適用于硬開關和軟開關（PFC 和 LLC）
通過低振鈴趨勢和使用 PFC 和 PWM 級來實現易用性和快速設計
由于低開關和傳導損耗，簡化了熱管理
由于 > 2 kV ESD 保護，制造質量更高
通過使用封裝更小的產品實現更高的功率密度解決方案
適用于各種應用和功率范圍
降低寄生源電感對柵極電路的影響，實現更快的開關操作和更高的效率
利用開爾文源效率的優勢，可以使用更高的 MOSFET R DS(on) 并降低 BOM 成本
爬電距離滿足 5000米 高度要求
更容易由客戶設計
不對稱引線可簡化波峰焊接，并提高電路板良率損失
特性
出色的換向穩健性
效率和易用性之間的優化平衡
顯著降低開關和傳導損耗
所有產品均具有出色的 ESD 穩定性> 2 kV (HBM)
媲美競爭對手的更優 RDS(on) / 封裝，得益于低 RDS(on) x A（小于 1 Ω x mm2）
大型產品組合，提供粒度 RDS(on) 選擇，以滿足各種不同的工業和消費類應用的要求
第 4 引腳（開爾文源）
增加高壓引腳之間的爬電距離
門信號優化
不對稱引線會增加了關鍵引腳的距離
700 V CoolMOS? P7 功率晶體管應用
電信
服務器
太陽能
工業
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | IPZA60R180P7XKSA1 | MOSFETs-晶體管 | 在線訂購 | ||
 | | IPZA60R120P7XKSA1 | MOSFETs-晶體管 | 通孔 N 通道 600 V 26A（Tc） 95W（Tc） PG-TO247-4 | 在線訂購 | |
 | | IPZA60R099P7XKSA1 | MOSFETs-晶體管 | MOSFET N-CH 600V 31A TO247-4 | 在線訂購 | |
| | IPZA60R080P7XKSA1 | MOSFETs-晶體管 | 連續漏極電流(Id)：37A | 在線訂購 | |
| | IPZA60R060P7XKSA1 | MOSFETs-晶體管 | MOSFET N-CH 600V 48A TO247-4 | 在線訂購 | |
| | IPZA60R037P7XKSA1 | MOSFETs-晶體管 | MOSFET N-CH 600V 76A TO247-4 | 在線訂購 |
