LMK05028 網絡同步器時鐘
Texas Instruments 的 LMK05028 （LMK05028 Network Synchronizer Clock）是一款低抖動、雙通道、網絡同步器時鐘，具有工業溫度范圍
發布時間：2018-09-13
Texas Instruments 的 LMK05028 高性能網絡同步器時鐘器件提供抖動清除、時鐘生成、高級時鐘監控和卓越的無中斷開關性能，可滿足通信基礎設施和工業應用的嚴格時序要求。低抖動和高 PSNR 降低了高速串行鏈路中的誤碼率 (BER)。
該器件具有兩個 PLL 通道，產生多達 8 個輸出時鐘且具有 150 fs RMS 抖動性能。每個 PLL 域從任何四個參考輸入中選擇，以同步其輸出。
每個 PLL 通道都支持可編程環路帶寬，用于抖動和漂移衰減，并支持分?jǐn)?shù)頻率轉換，以實現靈活的頻率配置。每個 PLL 通道支持的同步選項包括具有相位抵消特性的無中斷切換、數字保持、用于時鐘精確轉向的、<1 ppt/步的 DCO模式（IEEE 1588 PTP 從機），以及用于明確的輸入到輸出相位偏移的零延遲模式。高級基準輸入監控模塊，可確保穩健的時鐘故障檢測，并有助于在發生基準丟失 (LOR) 時最大限度減少輸出時鐘干擾。
該器件使用低頻 TCXO/OCXO 來確定自由運行或保持頻率穩定性，以在 LOR 期間保持符合標準的同步，或在保持頻率穩定性和漂移不重要時保持標準 XO。LMK05028 可通過 I2C 或 SPI 接口進行全編程，并支持通過內部 EEPROM 或 ROM 在上電時自定義頻率配置。EEPROM 可進行工廠預編程和系統內編程。
LMK05028 網絡同步器時鐘特性
兩個獨立 PLL 通道的特性為：
抖動：輸出 ≥ 100MHz 時 150 fs RMS
相位噪聲：122.88 MHz 頻率下，100 Hz 偏移時為 -112 dBc/Hz
無中斷切換：50 ps 相位瞬態，具有相位抵消功能
具有快速鎖定功能的可編程環路帶寬
使用低成本 TCXO/OCXO 實現符合標準的同步和保持模式
任何輸入頻率到任何輸出頻率的轉換
四個基準時鐘輸入
基于優先級的輸入選擇
基準消失時的數字保持功能
工業溫度范圍：-40°C 至 +85°C
出色的電源噪聲抑制 (PSNR)
3.3 V 電源，提供 1.8 V、2.5 V 或 3.3 V 輸出
8 個時鐘輸出，帶可編程驅動器
多達六種不同的輸出頻率
AC-LVDS、AC-CML、AC-LVPECL、HCSL 和 1.8 V 至 2.5 V LVCMOS 輸出格式
EEPROM/ROM 用于上電時定制時鐘
靈活的配置選項
輸入和輸出短頻率為 1 Hz (1 PPS) 至 750 MHz
XO：10 MHz 至 100 MHz，TCXO：10 MHz 至 54 MHz
DCO 模式：<1 ppt/步，用于精確的頻率和相位轉向（IEEE 1588 從運行）
確定性相位偏移的零延遲
穩健的鐘監控和狀態
I2C 或 SPI 接口
LMK05028 網絡同步器時鐘應用
SyncE (G.8262)、SONET/SDH（Stratum 3/3E、G.813、GR-1244、GR-253）、IEEE 1588 PTP 從時鐘或光傳輸網絡 (G.709)
電信和企業線路卡
無線基站 (BTS)、無線回程
測試和測量、廣播基礎設施和醫療超聲波
抖動和漂移衰減，精確的頻率轉換以及 FPGA、DSP、ASIC 和 CPU 器件的低抖動時鐘生成
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | RS485-HF-DPLX-EVM | 開發板/評估板/驗證板（廢棄） | MODULE EVAL RS485 HF DPLX | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

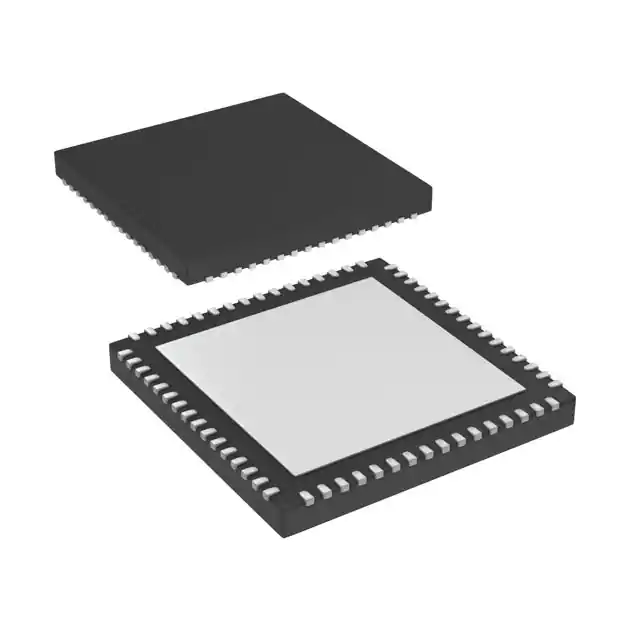

 | | LMK05028RGCT | 專用時鐘/計時芯片-時鐘管理 | Clock Synchronizer IC 200MHz, 750MHz 2 64-VFQFN Exposed Pad | ￥240.50580 | 在線訂購 |
 | | LMK05028RGCR | 時鐘發生器/PLL頻率合成器-時鐘管理 | LMK05028RGCR | 在線訂購 |
