TLV6700/TLV6710 微功率窗口比較器
Texas Instruments 具有 400 mV 基準電壓的 TLV6700 和 TLV6710 微功率窗口比較器（TLV6700/TLV6710 Micropower Window Comparators）
發布時間：2018-09-13
Texas Instruments 的 TLV6700 和 TLV6710 是高壓窗口比較器，工作范圍分別是 1.8 V 至 18 V 和 1.8 V 至 36 V。每個器件都有兩個高精度比較器，具有 400 mV 內部基準電壓源和兩個額定電壓為 18 V 的開漏輸出。它們均可以用作窗口比較器或兩個獨立的比較器。可以使用外部電阻設置監控電壓。
當 INA+ 上的電壓降至 (VITP - VHYS) 以下時，OUTA被驅動為低電平；當電壓返回到相應閾值 (VITP) 以上時，OUTA 變?yōu)楦唠娖?。?INB- 上的電壓上升到高于 VITP 時，OUTB 被驅動為低電平，當電壓下降到低于相應閾值 (VITP - VHYS) 時，OUTB變?yōu)楦唠娖?。TLV6700 中的兩個比較器都具有內置磁滯功能，可以抑制短暫的毛刺，從而確保穩定的輸出操作，而不會出現誤觸發。
TLV6700 和 TLV6710 采用薄型 SOT-23-6 封裝，額定結溫范圍為 -40°C 至 +125°C。
TLV6700/TLV6710 微功率窗口比較器特性
寬電源電壓范圍：1.8 V 至 18 V (TLV6700)；1.8 V 至 36 V (TLV6710)
可調節閾值：低至 400 mV
高閾值精度：
+25°C 時最大 0.5% (TLV6700)；0.25% (TLV6710)
過溫最大 1.0% (TLV6700)；過溫最大 0.75% (TLV6710)
低靜態電流：5.5 μA（典型值）(TLV6700)；7 μA（典型值）(TLV6710)
開漏輸出
內部磁滯：5.5 mV（典型值）
溫度范圍：-40°C 至 +125°C

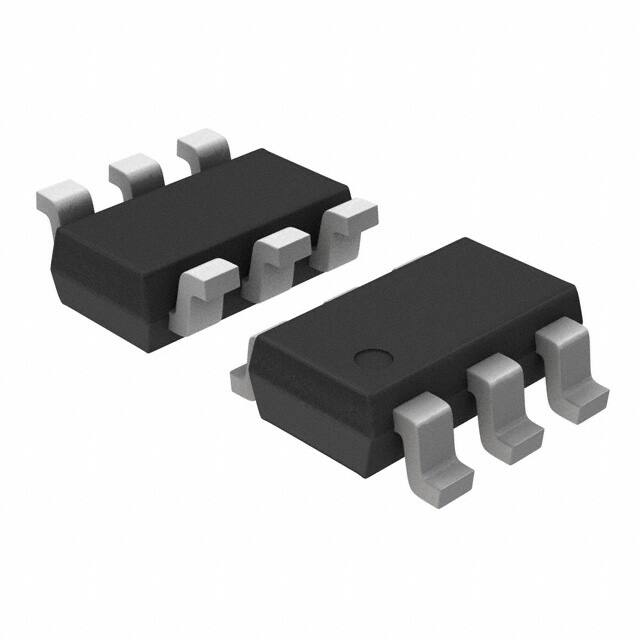

封裝：薄型 SOT-23-6
TLV6700/TLV6710 微功率窗口比較器應用
筆記本電腦和平板電腦
智能手機
數碼相機
視頻游戲控制器
繼電器和斷路器
便攜式醫療設備
門窗傳感器
便攜式和電池供電型產品
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | DIP-ADAPTER-EVM | 適配器，可互換接口板-原型開發產品 | MODULE EVAL DIP ADAPTER | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | TLV6700DDCT | 比較器-運算放大器及比較器 | TLV6700 采用集成基準的低功耗窗口比較器 | ￥10.95459 | 在線訂購 |
| | TLV6710DDCT | 比較器-運算放大器及比較器 | TLV6710 采用集成基準的低功耗高電壓窗口比較器 | ￥25.81566 | 在線訂購 |
