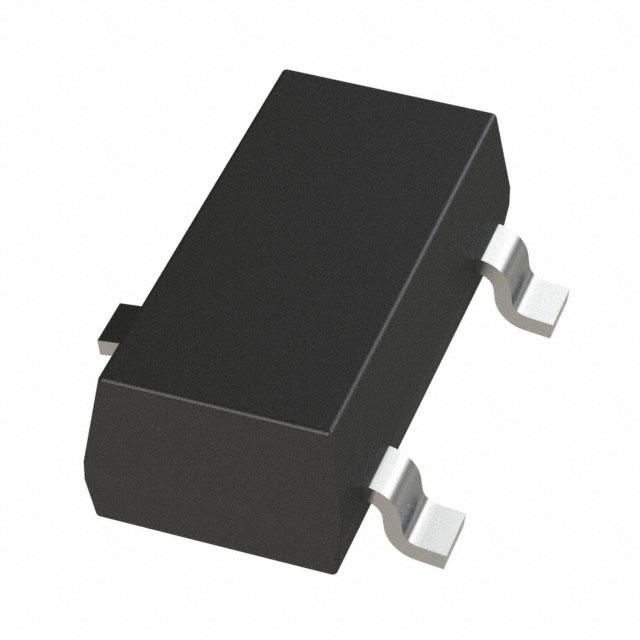

DRV5015 霍爾效應鎖存器
Texas Instruments 的 DRV5015 （DRV5015 Hall Effect Latch）是一款低電壓、高靈敏度、數字鎖存霍爾效應傳感器
發布時間：2018-09-13
Texas Instruments 的 DRV5015 是一款低電壓數字鎖存霍爾效應傳感器，專為高速和高溫電機應用而設計。該器件采用 2.5 V 至 5.5 V 電源供電，可檢測磁通密度，并根據預設磁閾值提供數字輸出。
切換輸出時需要南北磁極交替，且集成磁滯特性提供了穩健的開關操作。
該器件提供兩種磁性閾值和一個反向輸出選擇。高磁性靈敏度提高了低成本磁體選擇和元件放置的靈活性。
該器件可在 -40°C 至 +125°C 的寬環境溫度范圍內穩定工作。
DRV5015 霍爾效應鎖存器特性
數字鎖存式霍爾效應傳感器
高磁靈敏度：
DRV5015A1：±0.7 mT（典型值）
DRV5015A2：±1.8 mT（典型值）
DRV5015A3：±1.8 mT（反向，典型值）
集成滯后特性
快速 30 kHz 檢測帶寬
2.5 V 至 5.5 V 的工作 VCC 范圍
可輸出 20 mA 電流的開漏輸出
工作溫度范圍：-40°C 至 +125°C
DRV5015 霍爾效應鎖存器應用
增量旋轉編碼：
有刷直流電機反饋
電機轉速（轉速表）
機械行程
流體測量
旋鈕旋轉
輪速
無刷直流電機傳感器
電動自行車
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | DRV5015A1QDBZT | 霍爾開關-傳感器 | DRV5015 高靈敏度 (±2mT)、低電壓（最高 5.5V）霍爾效應鎖存器 | ￥4.92203 | 在線訂購 |
 | | DRV5015A2QDBZT | 霍爾開關-傳感器 | 2 MT 5.5 V HALL EFFECT LATCH | ￥8.90906 | 在線訂購 |
| | DRV5015A3QDBZT | 霍爾開關-傳感器 | DRV5015 高靈敏度 (±2mT)、低電壓（最高 5.5V）霍爾效應鎖存器 | ￥4.92203 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | HALL-ADAPTER-EVM | 開發板/評估板/驗證板-開發板/套件/編程器 | DRV50xx - 霍爾效應 評估板 -?傳感器 | 在線訂購 |
