Mid-Range+ 系統基本芯片 (SBC)
Infineon 的 Mid-Range+ SBC （Mid-Range+ System Basis Chip (SBC)）是一款將電源、通訊、安全和支持功能全部整合在單個器件內的集成電路。
發布時間：2018-09-13
Infineon 的 Mid-Range+ SBC 具有三個低壓穩壓器，提供 5 V 或 3.3 V 輸出電壓選擇，適用于微控制器、網絡收發器、傳感和其他外設的電源。作為通信接口，該器件整合了一個 CAN 收發器，包括部分網絡選項、高達 5 Mbit/s 的靈活數據速率性能，以及多達兩個 LIN 收發器。

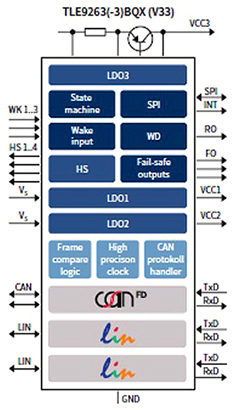

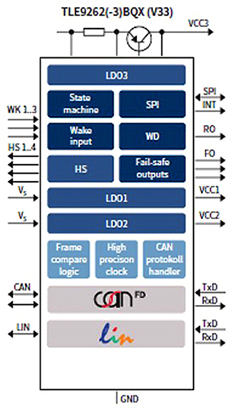

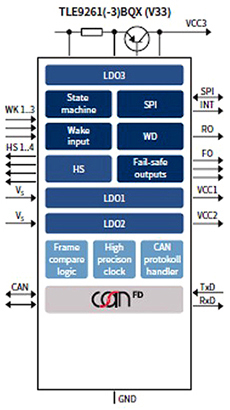

框圖
Mid-Range+ 系統基本芯片 (SBC)特性
集成低壓降穩壓器（5 V 或 3.3 V 至 250 mA）
集成低壓降穩壓器（5 V 至 100 mA），用于受保護情況下的板外使用
具有外部 PNP 晶體管的穩壓器（5 V、3.3 V 或 1.8 V），用于受保護情況下的板外使用或負載分配
1 個 CAN 收發器，支持高達 5 Mbit/s 的 FD 通信，具有 CAN 局部網絡和 CAN FD 容錯模式，符合 ISO 11898 2:2016
2 LIN 收發器 LIN2.2/J2602
4 個高壓側輸出 7Ω（典型值）
2 個 HV GPIO，3 個 HV 喚醒輸入
中斷，復位輸出
集成故障安全功能：3 個故障安全輸出、看門狗、故障安全操作模式
16 位 SPI，用于配置和診斷
電壓、電流和溫度保護和監控
優勢
通過較少的元器件數量和較小的 PCB 基底面降低系統成本
用于板載和板外電源的低壓降穩壓器
較寬的電源輸入電壓和溫度范圍
高性能網絡收發器
靈活的集成 LIN 收發器數量
非常低的靜態電流模式
非常小的封裝，支持 AOI
系列內所有器件都引腳兼容和軟件兼容
出色的 EMC 和 ESD 性能，滿足汽車 OEM 的主要要求
Mid-Range+ 系統基本芯片 (SBC)應用
用于汽車車身應用的電子控制單元 (ECU)
車身控制模塊 (BCM) 和網關
暖通空調 (HVAC)
門、車頂、后擋板、拖車和閉合模塊
被動無鑰匙進入，被動啟動模塊
座椅控制模塊
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

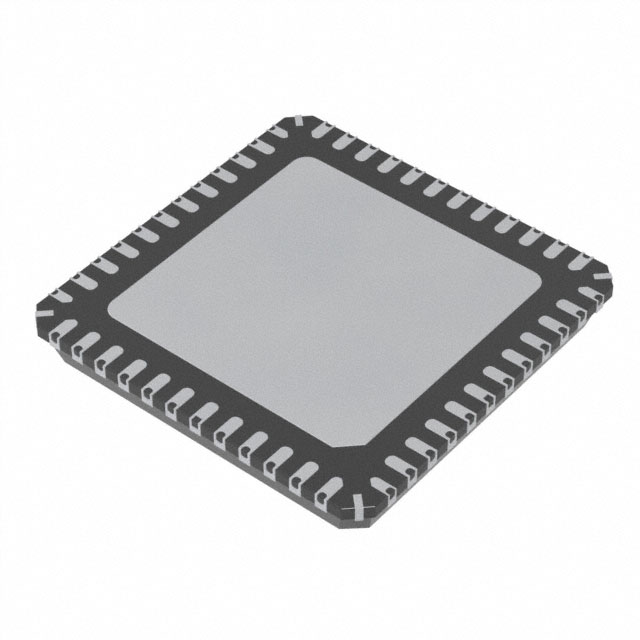

 | | TLE9261BQXXUMA1 | 其他接口-接口及驅動芯片 | IC INTERFACE SPECIALIZED 48VQFN | 在線訂購 | |
| | TLE9261BQXV33XUMA1 | 其他接口-接口及驅動芯片 | ￥17.83754 | 在線訂購 | |
| | TLE92613BQXXUMA1 | 其他接口-接口及驅動芯片 | IC INTERFACE SPECIALIZED 48VQFN | 在線訂購 | |
| | TLE92613BQXV33XUMA1 | 其他接口-接口及驅動芯片 | 支持CAN FD的部分網絡功能，包括FD容錯模式。提供低功耗電壓調節器、高速CAN收發器、高邊開關和SPI接口。 | 在線訂購 | |
| | TLE9262BQXXUMA1 | 其他接口-接口及驅動芯片 | 車身系統IC，集成了電壓調節器、電源管理功能、高速CAN收發器支持CAN FD和LIN收發器。具備多個高側開關和高電壓?jiǎn)拘演斎搿?/td> | 在線訂購 |
