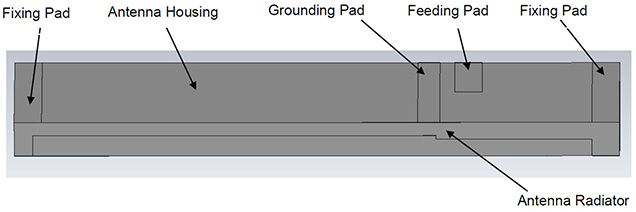

Molex 的 204774 陶瓷天線提供接地焊盤，以確保天線在應用 PCB 上安全接地。這種輻射器天線可產生一致的射頻性能，包括高峰值增益和總輻射效率。陶瓷外殼提供了高導熱性和防環境干擾的失諧效應。固定焊盤將天線外殼牢固地固定在 PCB 的 SMT 焊盤上。饋電焊盤確保來自 PCB 上 50 歐姆傳輸線的電信號饋入天線。天線支持 790 MHz 至 960 MHz 和 1.7 GHz 至 2.7 GHz 的頻帶。它體積小巧，尺寸僅為 33.00 mm x 6.00 mm x 3.00 mm，有助于設計師在設計中保留寶貴的板面空間。工作溫度為 -40°C 至 +125°C。峰值增益 (dBi) 為 0.6 @ 790 M 和 4.8 M @ 1710 M?？偰苄?>50% @ 790 M 和 >70% @ 1710 M。
