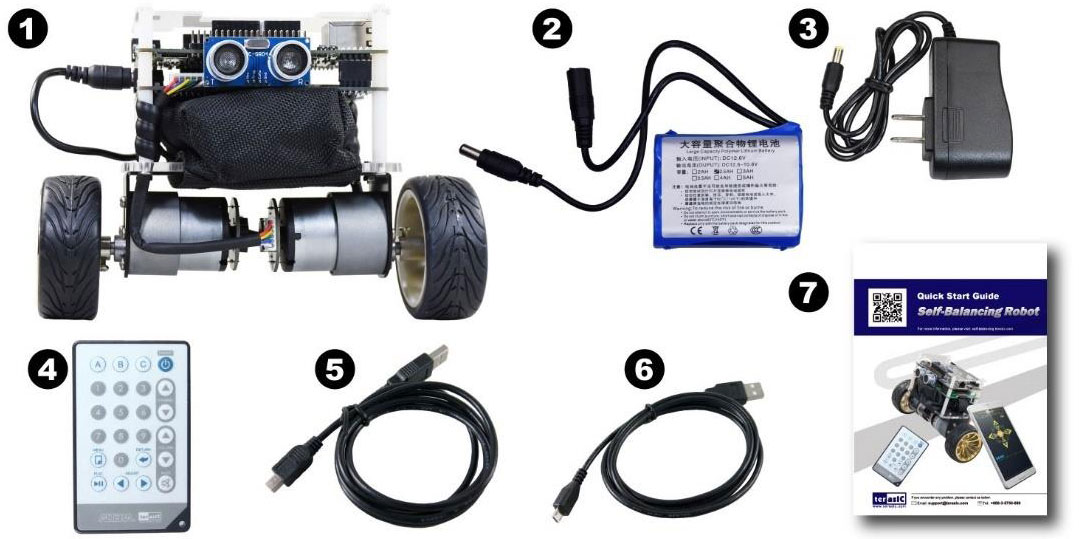

HPS（硬處理器系統）

• 800 MHz 雙核 Arm? Cortex?-A9 處理器

• 1 GB DDR3 SDRAM（32 位數據總線）

• 1 千兆位以太網 PHY，帶 RJ45 連接器

• USB OTG 端口、USB micro-AB 連接器

• microSD 卡插槽

• 加速計（I2C 接口 + 中斷）

• UART 轉 USB、USB Mini-B 連接器

• 暖復位按鈕和冷復位按鈕

• 一個用戶按鈕和一個用戶 LED

• LTC 2x7 擴展針座

電機驅動器板

• DC 電機驅動器和連接器

• Wi-Fi/藍牙磨塊

• DE10-Nano 評估板的 2x20 個 GPIO 連接器

• IR 接收器

• ADC 電源監控器

• 超聲波連接器

• 12 V 電源輸入

• 5 V 電源輸出至 FPGA 板

• 6 軸（陀螺儀 + 加速計）MEMS 運動跟蹤

FPGA 器件

• Intel Cyclone V SE 5CSEBA6U23I7 器件 (110K LE)

• 串行配置器件（EPCS64 B2 或更高版本)

• 板載 USB-Blaster? II 用于編程，JTAG 模式

• HDMI TX，兼容 DVI 1.0 和 HDCP v1.4

• 2 個按鈕

• 4 個滑動開關

• 8 個綠色用戶 LED 指示燈

• 由時鐘發生器提供的三個 50 MHz 時鐘源

• 兩個 40 引腳擴展針座

• 一個 Arduino 擴展針座（兼容 Uno R3），可與 Arduino 盾板連接

• 1 個 10 引腳模擬輸入擴展針座（與 Arduino 模擬輸入共享）

• A/D 轉換器、4 引腳 SPI，帶 FPGA
