RClamp3354S.TCT TVS 二極管
用于敏感元器件的 Semtech 低壓 RailClamp? 浪涌保護（RClamp3354S.TCT TVS Diode）
發布時間：2018-10-11
Semtech 的 RClamp3354S.TCT RailClamp? TVS 二極管可保護連接到高速數據和傳輸線的敏感元件免受電快速瞬變 (EFT)、電纜放電事件 (CDE) 和靜電放電 (ESD) 引起的過壓危害。
該二極管在單一封裝中結合了抗浪涌、低電容控向二極管和一個 TVS 二極管。每個器件可保護多達四個高速線路。RClamp3354S.TCT 可承受高電平浪涌電流 (25 A, 8 /20μs)，同時保持低于 5 pF 的低負載電容。高浪涌能力意味著它可用于諸如千兆以太網、電信線路和 LVDS 接口等應用。
該 TVS 二極管采用 Semtech 專有的 EPD 工藝技術制造。EPD 工藝與硅雪崩二極管工藝相比，能提供低斷態電壓并顯著減少漏泄電流和電容。該器件具有 3.3 V 低工作電壓。
RClamp3354S.TCT TVS 二極管特性
最多可保護四條 I/O 線
用于高速接口的低電容：<5 pF
低動態電阻：0.25 Ω
低工作電壓：3.3 V
固態硅雪崩技術
高速數據線路的瞬變保護：
IEC-61000-4-2 ESD 30 kV（空氣）、30 kV（接觸）
IEC 61000-4-4 (EFT) 40 A (5/50 ns)
IEC 61000-4-5（閃電）20 A (8/20 μs)
浪涌抑制二極管陣列，帶內部 TVS 二極管
RClamp3354S.TCT TVS 二極管應用
10/100/1000 以太網
中心局設備
LVDS 接口
MagJacks 和集成磁性元件
筆記本、臺式機和服務器
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

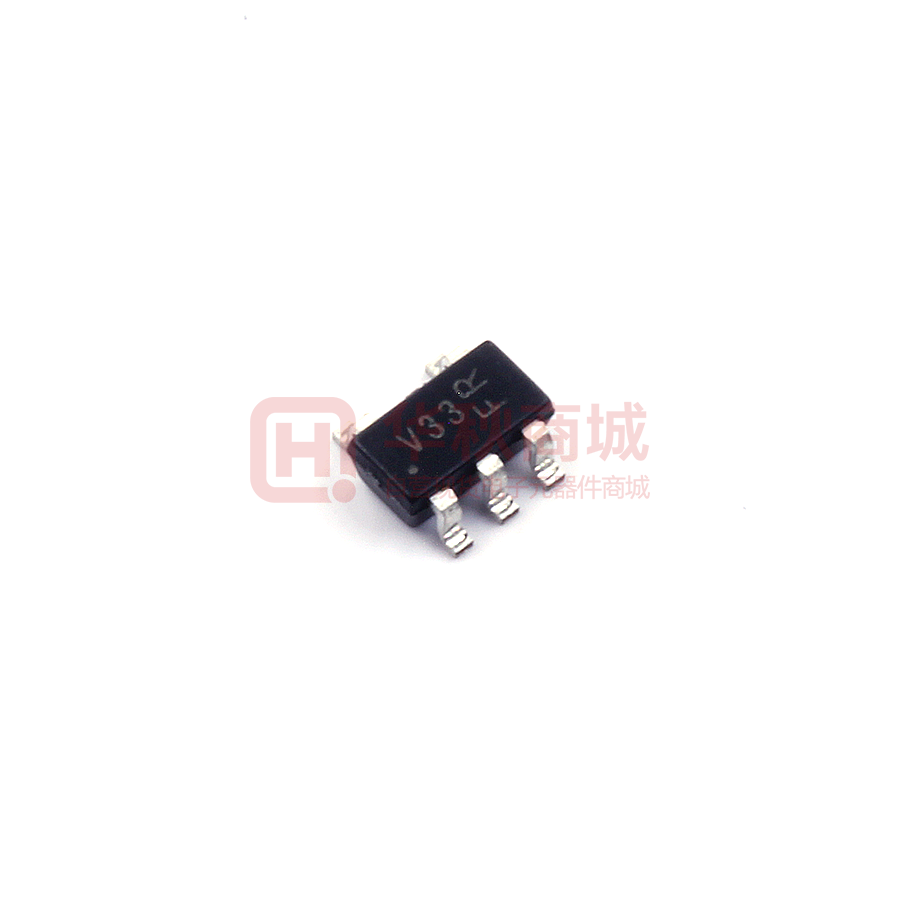

 | | RCLAMP3354S.TCT | ESD抑制器/TVS二極管-過壓過流保護器件 | TVS二極管 VRWM=3.3V VBR(Min)=3.5V VC=16V IPP=25A Ppp=400W SOT23-5L | ￥3.02400 | 在線訂購 |
