預見性維護和狀態監控
STMicroelectronics 的 STEVAL-BFA001V1B 套件（Predictive Maintenance and Condition Monitoring）設計用于狀態監控 (CM) 和預見性維護 (PdM)
發布時間：2018-10-11
STMicroelectronics 的 STEVAL-BFA001V1B 是一款工業參考設計套件，專為狀態監控 (CM) 和預見性維護 (PdM) 而設計。該套件包括一個工業傳感器板、一個用于ST-LINK/V2 編程和調試工具的適配器、一根 0.050" 10 針扁平電纜、一個帶公觸頭的 4 極電纜安裝連接器插頭，以及一個帶 2 m 長電纜的 M12 母頭連接器。STEVAL-BFA001V1B 參考套件用于狀態監控和預見性性維護，基于高性能工業傳感器平臺。緊湊的設計特別適用于監控電機、泵和風扇。
該傳感器平臺嵌入了高性能 Arm? Cortex?-M4 32 位微控制器 (STM32F469AI)、iNEMO 6DoF 加速計和陀螺儀 (ISM330DLC)、氣壓傳感器 (LPS22HB)、相對濕度和溫度傳感器 (HTS221)、數字麥克風 (MP34DT05-A）、用于數據存儲的 EEPROM (M95M01-DF)、IO-Link PHY 器件 (L6362A)，以及基于降壓開關穩壓器和 LDO 穩壓器（L6984 和 LDK220）的電源管理功能。
固件包 STSW-BFA001V1 包含針對 3 kHz 平坦帶寬 3 D 數字加速計的高級時域、頻域信號處理和分析的專用算法。該軟件包包括用于監控壓力、相對濕度和溫度傳感器的驅動程序。該軟件包還包括用于聲發射 (AE) 的音頻算法。
預見性維護和狀態監控特性
主電源電壓為 18 V 至 32 V
主要元器件
用于信號處理和分析的 32 位 Arm Cortex-M4 內核 (STM32F469AI)
iNEMO 6DoF (ISM330DLC)
絕對數字壓力傳感器 (LPS22HB)
相對濕度和溫度傳感器 (HTS221)
數字麥克風傳感器 （MP34DT05-A)
IO-Link PHY 設備 (L6362A)
用于數據存儲的 EEPROM (M95M01-DF)
降壓型開關穩壓器和 LDO 穩壓器（L6984 和 LDK220）
麥克風算法
M12 工業連接器
用于調試和編程功能的 SWD 連接器
使用 L6362A 設備收發器與主機單元進行數據通信的 IO-Link PHY
基于 3D 數字加速度計，環境和聲學 MEMS 傳感器的緊湊型解決方案，用于狀態監控和預見性維護
基于 3D 加速計庫的完整固件演示示例集，具有先進的頻率和時域信號處理功能，用于進行預見性維護
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | LPS22HBTR | 壓力傳感器-傳感器 | MEMS納米壓力傳感器:260-1260 hPa絕對數字輸出氣壓計 | ￥20.00000 | 在線訂購 |

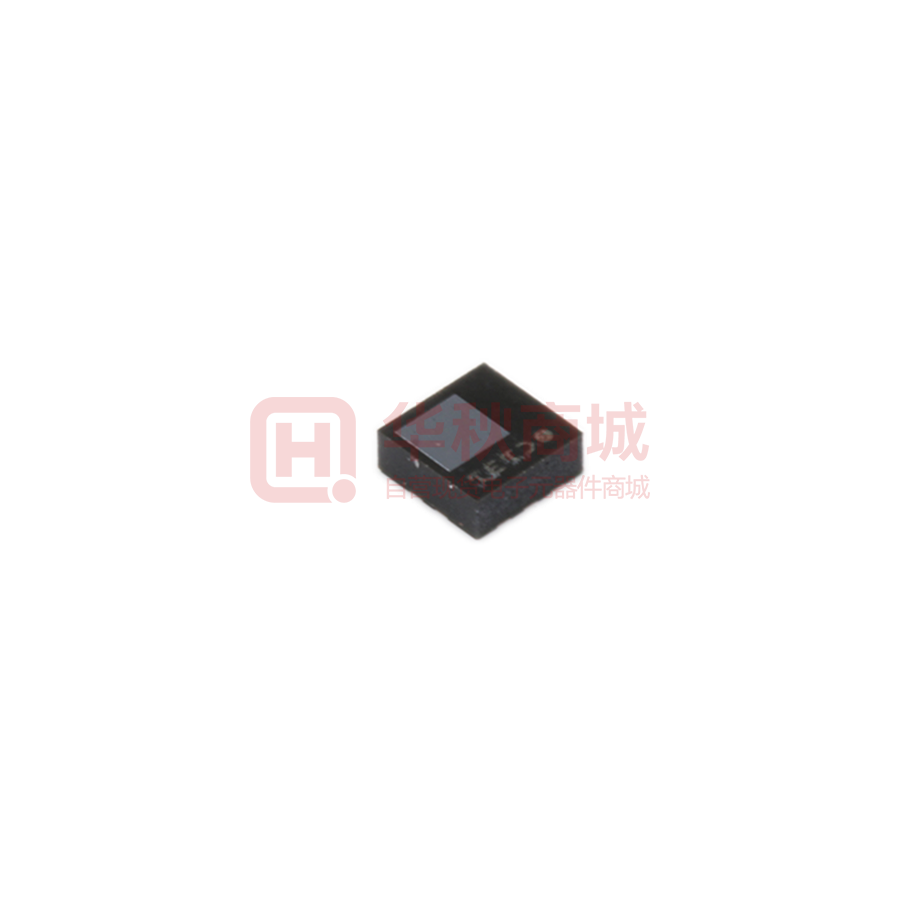

 | | HTS221TR | 溫濕度傳感器-傳感器 | 用于相對濕度和溫度測量的電容式數字傳感器 | 在線訂購 | |

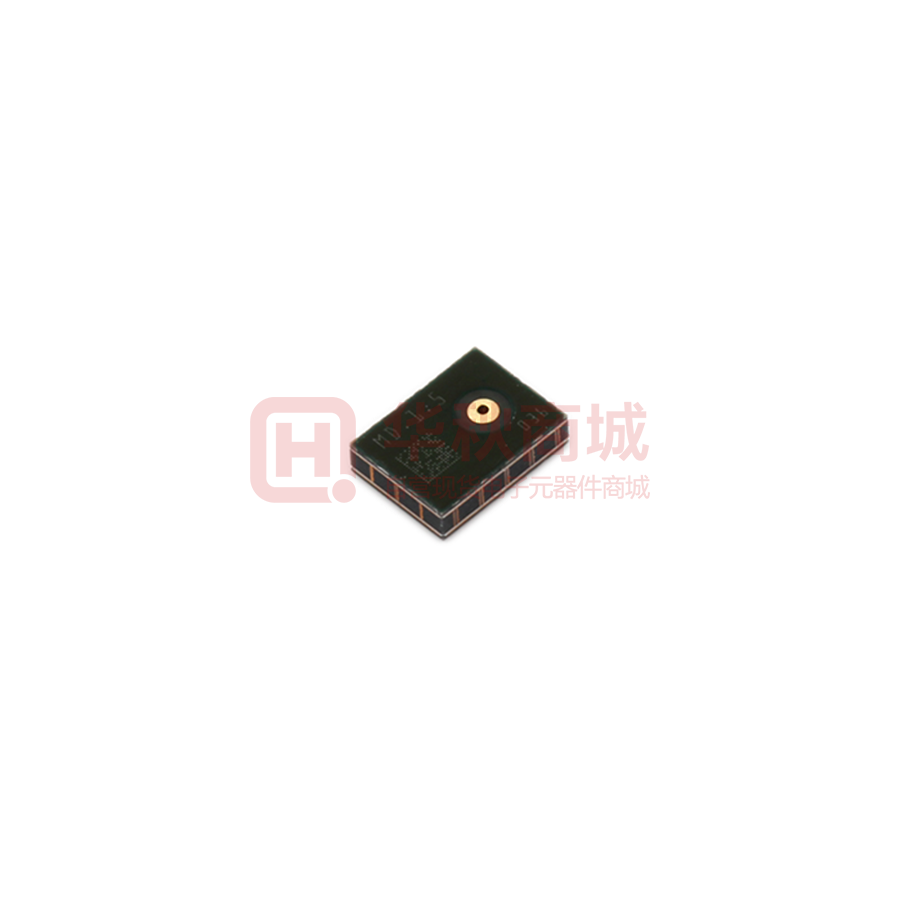

 | | MP34DT05TR-A | 麥克風-電聲器件 | MEMS音頻傳感器全向數字麥克風 1.6~3.6V | ￥3.61058 | 在線訂購 |

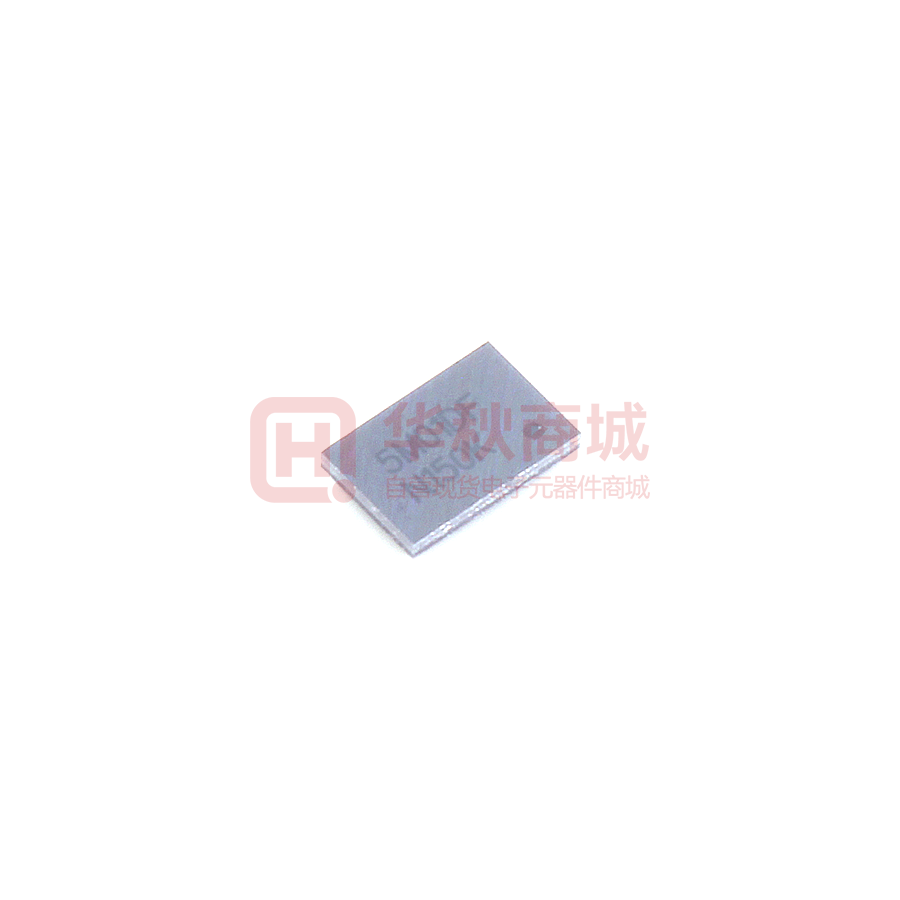

 | | M95M01-DFCS6TP/K | EEPROM存儲器-存儲器 | EEPROM 存儲器 IC 1Mb（128K x 8） SPI 16 MHz WLCSP8_2.58X1.72MM | ￥11.17200 | 在線訂購 |

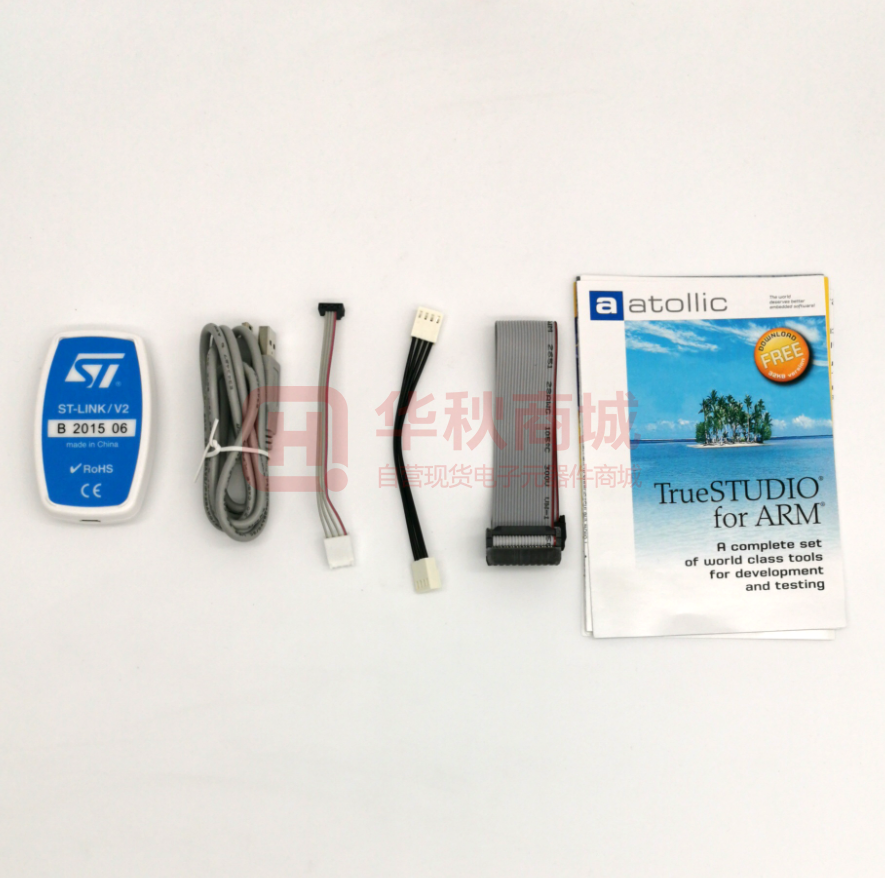

 | | ST-LINK/V2 | 編程器/燒錄器/仿真器-開發板/套件/編程器 | 編程器/燒錄器/仿真器 用于STM8和STM32微控制器 | ￥196.52400 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | LDK220C27R | 線性穩壓器/LDO-電源管理 | ￥1.63800 | 在線訂購 | |
| | LDK220C40R | 線性穩壓器/LDO-電源管理 | ￥5.63708 | 在線訂購 | |
 | | LDK220C50R | 線性穩壓器/LDO-電源管理 | ￥1.47191 | 在線訂購 | |

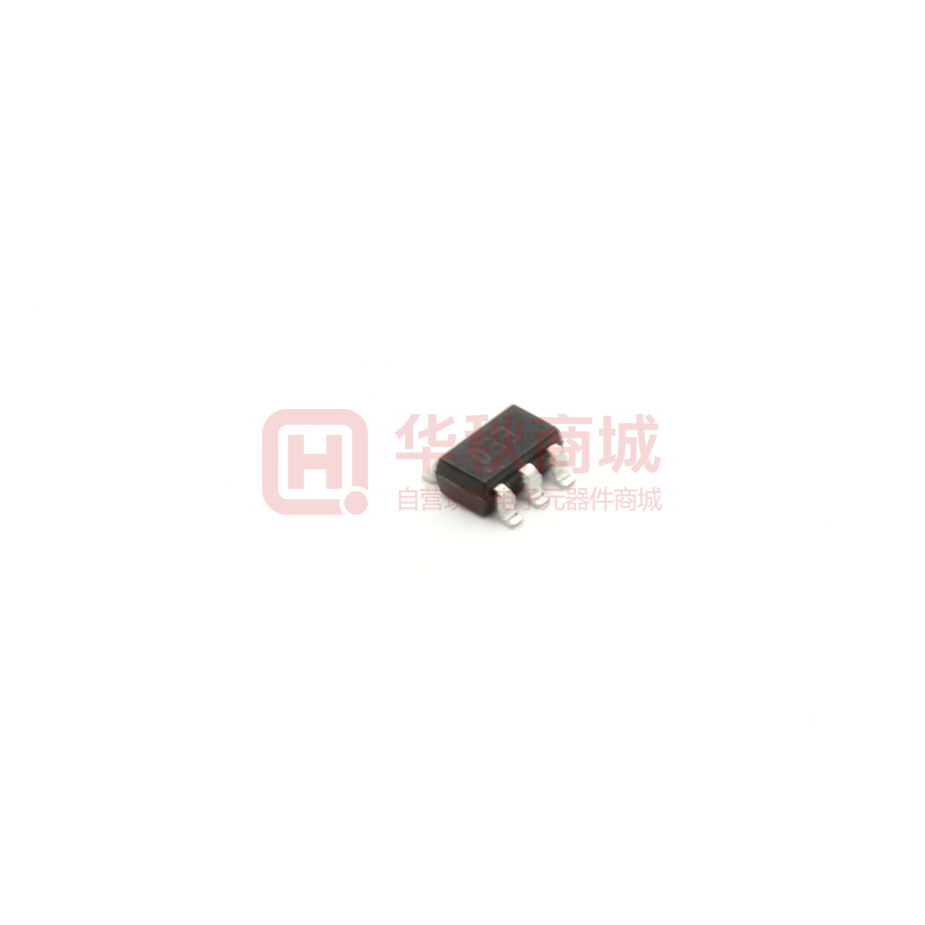

 | | LDK220M27R | 線性穩壓器/LDO-電源管理 | ICREGLDO2.7V0.2ASOT23-5 | ￥1.63800 | 在線訂購 |
 | | LDK220M33R | 線性穩壓器/LDO-電源管理 | IC REG LINEAR 3.3V 200MA SOT23-5 | ￥7.44603 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | STEVAL-BFA001V1B | 開發板/評估板/驗證板-開發板/套件/編程器 | STM32F469 - 加速計，陀螺儀，濕度，壓力，聲音，溫度 評估板 -?傳感器 | 在線訂購 |
