DG4157E 模擬開關
Vishay 工作電壓為 1.65 V 至 5.5 V 的高性能單刀雙擲 (SPDT) 模擬開關（DG4157E Analog Switches），采用單電源軌
發布時間：2018-10-11
Vishay 的 DG4157E 模擬開關設計采用高密度 CMOS 技術。這些器件在 4.5 V 電源下實現了 0.86Ω 的低導通電阻，功耗低，開關速度快。DG4157E 可以處理模擬和數字信號，并允許幅度高至 V+ 的信號在任一方向上傳輸。其控制邏輯輸入電壓可以高于高至 5.5 V 的 V+?？刂七壿嬢斎敫唛撝翟诟哌_(dá) 5.5 V 的電源范圍內保證低至 1.8 V。該器件具有先斷后通的開關特性。其 -3 dB 帶寬典型頻率為 152 MHz。開關內置一個斷電保護電路，以防止在掉電情況下從 COM 引腳到 V+ 之間引起異常電流。每個輸出引腳可承受電壓大于 7 kV（人體模型）。

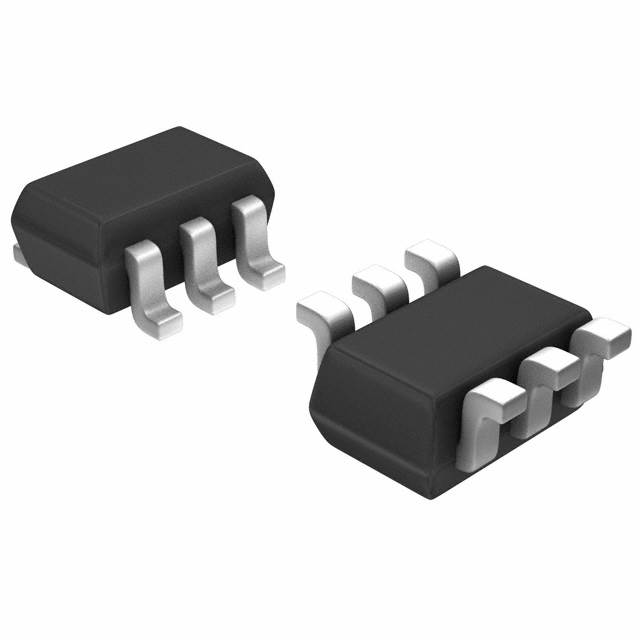

工作溫度范圍為 -40°C 至 +85°C。DG4157E 采用超緊湊型 μDFN-6L 和 SC-70-6 封裝。

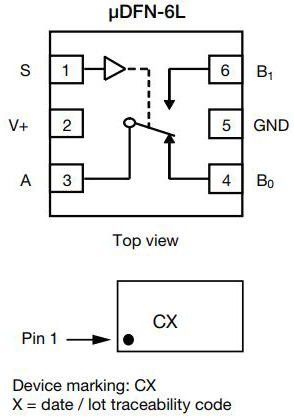

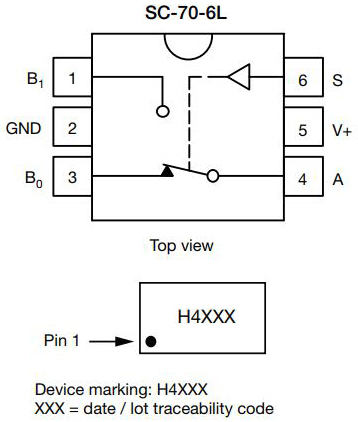

功能框圖和引腳配置
DG4157E 模擬開關特性
低開關導通電阻 (0.86Ω)
1.65 V 到 5.5 V 單電源供電
斷電模式下隔離
保證 1.8 V 邏輯高
控制邏輯輸入可以高于 V+
低電荷注入 (5 pc)
低總諧波失真
先斷后通型開關
按照 JESD 78 閂鎖性能超過 300 mA
通過 ESD 測試
7,000 V 人體模型 (JS-001)
1,000 V 充電設備型號 (JS-002)

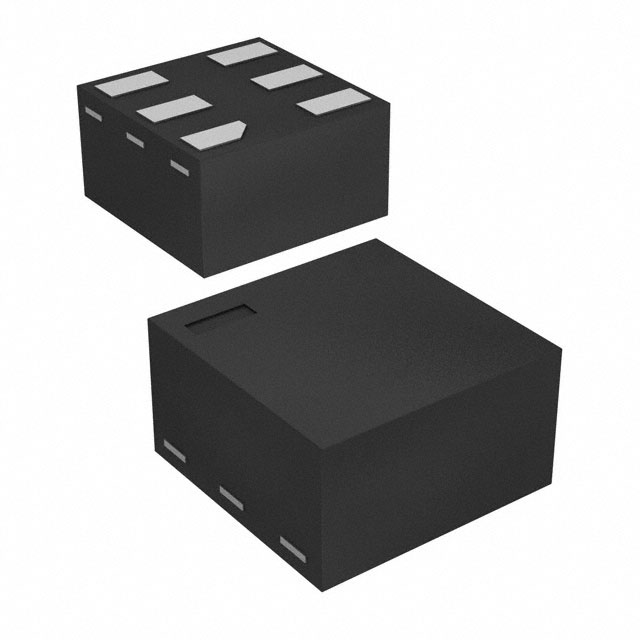

超緊湊型 μDFN-6L 1 mm x 1 mm x 0.35 mm 封裝
DG4157E 模擬開關應用
智能手機和平板電腦
消費電子和計算機
便攜式儀表
醫療設備
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | DG4157EDL-T1-GE3 | 模擬開關芯片-電子開關 | 斷電隔離，0.86Ω，1.65 V 至 5.5 V，SPDT 模擬開關（2：1 多路復用器） | ￥3.52133 | 在線訂購 |
 | | DG4157EDN-T1-GE4 | 模擬開關芯片-電子開關 | ￥5.87668 | 在線訂購 |
