TPS62800 超低 IQ 降壓轉換器
Texas Instruments 的 TPS62800 轉換器（TPS62800 Ultra-Low IQ Step-Down Converter）采用 6 引腳、0.35 mm 點距 WCSP 封裝
發布時間：2018-10-11
Texas Instruments TPS62800 是一款具有高效率和小尺寸的降壓型轉換器解決方案，典型靜態電流 2.3 μA。TI 的 DCS-Control? 拓?fù)浣Y(jié)構使器件能夠采用微型電感器和電容器工作，開關頻率高達 4 MHz。它無縫進入省電模式，以減少開關周期，并在輕載條件下保持高效率。
通過將 VSEL/MODE 引腳連接到 GND 來選擇固定輸出電壓。通過連接到 VSEL/MODE 引腳的一個外部電阻，可以選擇 16 個內部設置的輸出電壓。集成的電阻-數字 (R2D) 轉換器讀出外部電阻并設置輸出電壓。通過更換單個電阻器，相同的器件部件號適用于不同的應用和電壓軌。
與傳統的外部電阻分壓器網絡相比，內部設置的輸出電壓可提供更高的精度。器件啟動后，DC/DC 轉換器通過在 VSEL/MODE 引腳上施加高電平進入強制 PWM 模式。在此工作模式下，器件以典型的 4 MHz 或 1.5 MHz 開關頻率運行，從而實現低輸出電壓紋波和高效率。TPS62800 器件采用纖巧的 6 引腳 WCSP 封裝，間距為 0.35 mm。
TPS62800 超低 IQ 降壓轉換器特性
輸入電壓范圍：1.8 V 至 5.5 V
2.3 μA 靜態工作電流
高達 4 MHz 的開關頻率
輸出電流 0.6 A/1 A
1% 輸出電壓精度
可選擇省電/強制 PWM 模式
R2D 轉換器用于靈活的 VOUT 設置
16 個可選 + 1 個固定輸出電壓
TPS62800 (4 MHz)：0.4 V 至 0.775 V
智能使能引腳
優化的引腳排列，支持 0201 組件
DCS 控制技術
輸出放電
100% 占空比工作

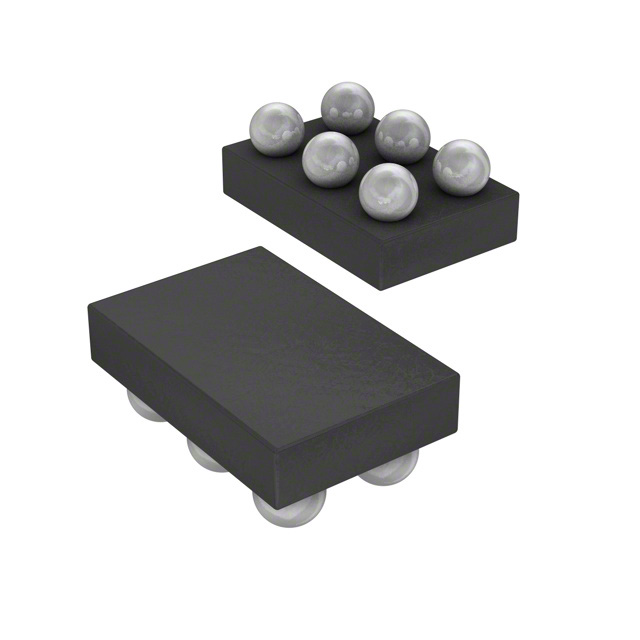

微小的 6 引腳，0.35 mm 間距 WCSP 封裝
支持 <0.6 mm 的解決方案高度
支持 < 5 mm2 的解決方案尺寸
使用以下工具創建自定義設計：
TPS62800 WEBENCH power designer
TPS62800 超低 IQ 降壓轉換器應用
可穿戴式電子設備
智能手機
物聯網應用
2 節 AA 電池供電的應用
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | TPS62800EVM-892 | 開發板/評估板/驗證板-開發板/套件/編程器 | TPS62800 - DC/DC，步降 1，非隔離 輸出評估板 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | TPS62800YKAT | DC-DC電源芯片-電源管理 | IC REG BUCK ADJ/FIX 1A 6DSBGA | 在線訂購 |
