AP22815/615 單通道限流高壓側電源開關
Diodes 的 AP22815 和 AP22615 電源開關（AP22815/615 Single-Channel Current-Limited High-Side Power Switches）帶可調節單通道配電開關，具有輸出 OVP
發布時間：2018-10-11
Diodes AP22815 和 AP22615 是 3A 單通道限流高壓側電源開關，具有輸出過壓保護 (OVP)，針對 USB 和其他熱插拔應用進行了優化，這些應用需要從輸出端獲得 OVP 以保護系統。
AP22815 支持固定限流功能，而 AP22615 具有可調節限流功能，針對需要精確限流支持的應用進行了優化。它們支持 USB PD 3.0 快速角色交換功能。在 USB PD 快速角色交換事件期間，輸出電壓在 110μs 內恢復到 USB 有效電壓范圍。這些器件具有快速短路和輸出過壓響應時間，可提高整體系統的穩健性。
TSOT25 和 TSOT26 封裝在 OUT 引腳上集成放電電路。這些器件為那些易受容性大負載和可能發生的短路影響的應用提供完整的保護解決方案。它們具有輸出 OVP、反向電流阻斷、過流、過熱和短路保護功能，以及受控式上升時間和欠壓鎖定功能。
AP22815/615 單通道限流高壓側電源開關特性
軟啟動時間和故障指示燈
內置軟啟動，典型值為 2.1 ms上升時間
固定 3.0 A 精確可調電流限制：
AP22615 可編程電流范圍：0.4 A 至 4.0 A
AP22815 電流范圍：3.0 A
行業標準封裝：
AP22615 為 TSOT26
AP22815 為 TSOT25
低 RDS(ON)：40mΩ
降低了電壓降和功率損耗
廣泛的保護功能集：
帶自動恢復的過壓
帶自動恢復的過流
帶自動恢復的短路
帶自動恢復的過熱
輸出修正電壓保護
AP22815/615 單通道限流高壓側電源開關應用
筆記本電腦
平板電腦
主板
機頂盒
USB 充電器
電信系統
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

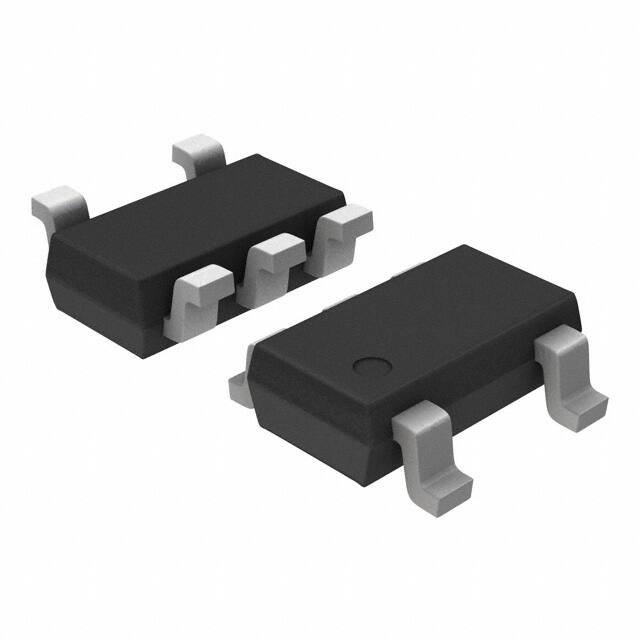

 | | AP22815AWT-7 | 電源開關/負載開關-電源管理 | ￥6.49905 | 在線訂購 | |
 | | AP22615AWU-7 | 電源開關/負載開關-電源管理 | 電源開關/驅動器 1：1 N/P 通道 3A TSOT-26 | ￥3.94940 | 在線訂購 |
