PI6ULS5V9511A熱插拔I2C總線/ SMBus緩沖器
Diodes的PI6ULS5V9511A（PI6ULS5V9511A Hot-Swappable I2C Bus/SMBus Buffer）允許I / O卡插入帶電背板而不會破壞數據和時鐘總線
發布時間：2018-10-11
Diodes Incorporated的 PI6ULS5V9511A是一款可熱插拔的I 2C總線和SMBus緩沖器，允許I / O卡插入帶電背板而不會破壞數據和時鐘總線。控制電路防止背板連接到卡，直到背板上發生停止命令或總線空閑，而卡上沒有總線爭用。連接完成后，PI6ULS5V9511A提供雙向緩沖，保持背板和卡電容隔離。PI6ULS5V9511A上升時間加速器電路允許使用較弱的DC上拉電流，同時仍滿足上升時間要求。PI6ULS5V9511A集成了一個數字ENABLE輸入引腳，當器件置為高電平時使器件工作，并在器件置為低電平時強制器件進入低電流模式，以及開漏READY輸出引腳，表明背板和卡片側面已連接（高電平） ）或不（低）。
PI6ULS5V9511A熱插拔I2C總線/ SMBus緩沖器特性
寬電源電壓范圍：2.7 V至5.5 V.
允許2.7 V至5.5 VI 2 C總線雙向電平轉換
ESD保護超過4,000 V HBM
市場上更好的ESD性能
提供SOIC-8（W），MSOP-8（U）和UDFN2020-8（ZW）封裝
小外形（UDFN-8）可最大限度地減少設計空間并節省成本
用于SDA和SCL線路的雙向緩沖器增加了扇出
I 2 C / SMBus總線擴展超出400 pF限制
兼容I 2 C標準模式，I 2 C快速模式和SMBus標準（最高400 kbit / s操作）
低關斷模式電源電流<0.1μA
關機模式下的低功耗
PI6ULS5V9511A熱插拔I2C總線/ SMBus緩沖器應用
cPCI的
VME
AdvanceTCA?卡
多點背板卡
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

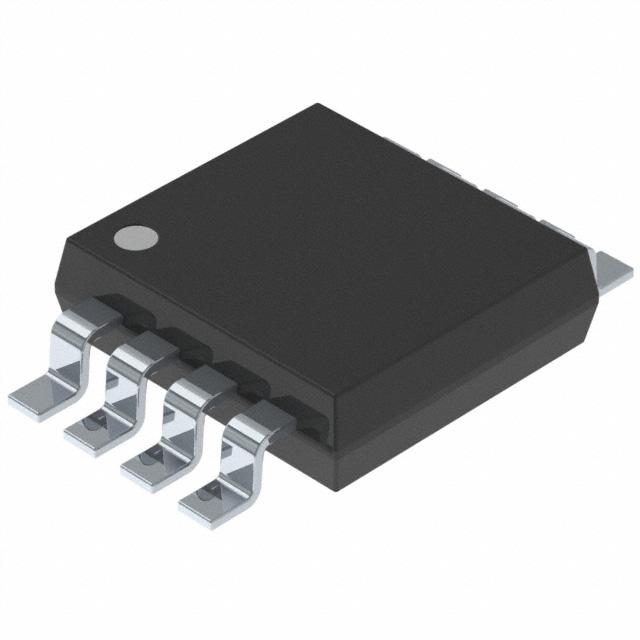

 | | PI6ULS5V9511AUEX | 浪涌電流限制器（ICL）-過壓過流保護器件 | 接口 8-MSOP | ￥10.58014 | 在線訂購 |

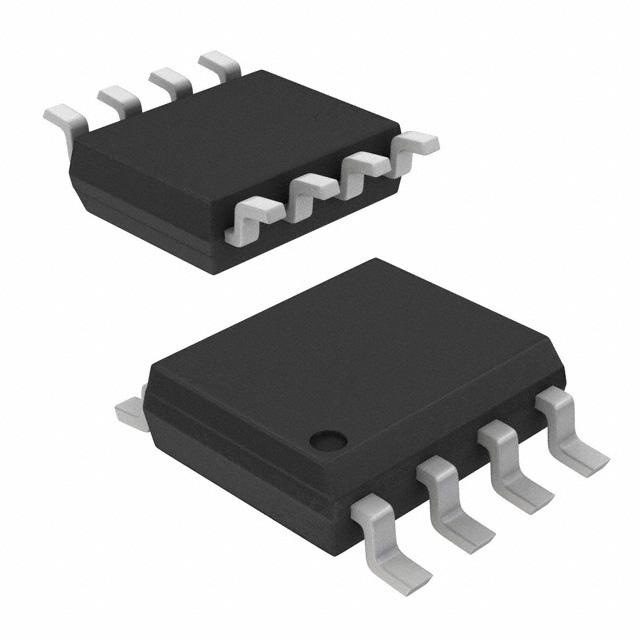

 | | PI6ULS5V9511AWEX | 浪涌電流限制器（ICL）-過壓過流保護器件 | 接口 8-SOIC | 在線訂購 | |
 | PI6ULS5V9511AZWEX | 熱插拔-接口及驅動芯片 | IC HOT SWAP CTRLR 8UDFN | 在線訂購 |
