LUF 和 LUFS 系列 OMNIMATE? 電路板接線端子塊
Weidmuller 的 LUF 和 LUFS 系列接線端子模塊（LUF and LUFS Series OMNIMATE? Power PCB Terminal Blocks）為電力電子設備提供安全高效的連接
發布時間：2018-11-26
依靠 Weidmuller 的連接安全性理念，LUF 和 LUFS 電路板接線端子模塊具有高水平的接觸可靠性。觸點自動閉合，以確保高度可靠的連接。LUF 和 LUFS 系列最大限度提高了連接的安全性和可靠性，即使在緊湊的空間內也能實現高度靈活性。經過驗證的 PUSH IN 接口可實現與電路板的免工具連接。LUF 和 LUFS 接線端子模塊的人體工程學設計可通過開口夾輕松完成電纜斷開。由于有兩個便于操作的測試點，因此安裝和維護非常簡單。增強的手指保護，無需額外的蓋子，符合 IEC 61800-5-1 的要求。
LUF 和 LUFS 系列 OMNIMATE? 電路板接線端子塊特性
獨特的高可靠性觸點
斷開接線可使用開口夾具免工具舒適操作
基于 Weidmuller 連接安全概念的高接觸可靠性
符合 UL 1059 標準，支持最高 600 V、10 mm 間距以及最高 1,000 V、15 mm 間距，適用于具有挑戰性的應用
電纜有 90° 和 180° 兩個接入方向
舒適的動作機構
符合人體工程學的杠桿使打開夾具和松開電線很輕松
LUF 的觸點可以手動打開，LUFS 可以使用標準螺絲刀打開。
符合 UL 1059 標準
由于焊針的偏置布局，LUF 15.00 和 LUFS 15.00 可在符合 UL 1059 最大 1,000 V 的應用中不受限制在各國使用
PUSH IN 連接最大支持 16mm2
PUSH IN 連接系統允許免工具連接電線到 PCB 板?？梢灾苯舆B接帶有套管的實心電線或多股線
LUF 和 LUFS 系列 OMNIMATE? 電路板接線端子塊應用
電源
電機接頭
驅動控制器
無線電基站
光伏逆變器
直流輸入
交流輸出
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

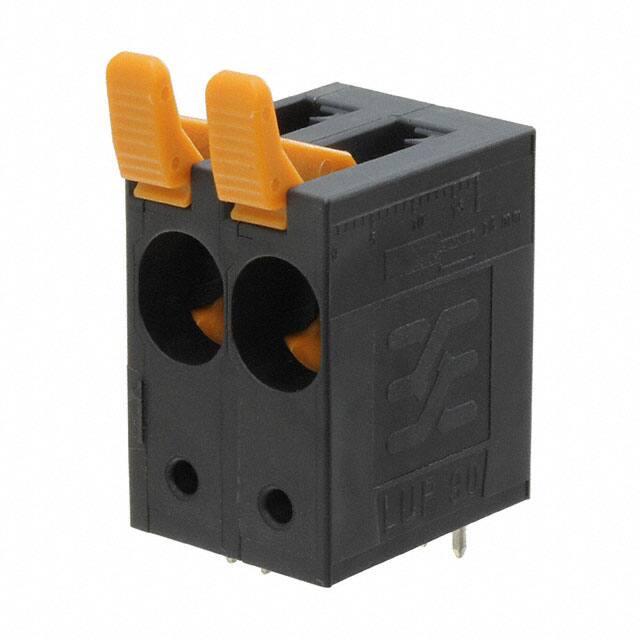

 | | 1988600000 | 線對板針座-連接器 | 2 接線板 - 線至板 水平，帶板 0.394"（10.00mm） 通孔 | ￥128.87085 | 在線訂購 |
 | | 1988610000 | 線對板針座-連接器 | 3 接線板 - 線至板 水平，帶板 0.394"（10.00mm） 通孔 | ￥132.01302 | 在線訂購 |

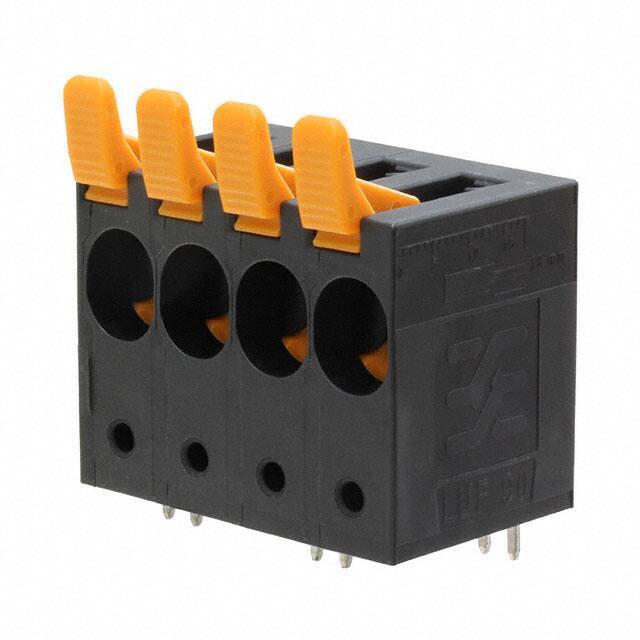

 | | 1988620000 | 線對板針座-連接器 | 4 接線板 - 線至板 水平，帶板 0.394"（10.00mm） 通孔 | ￥237.78159 | 在線訂購 |
 | | 1988630000 | 線對板針座-連接器 | 5 接線板 - 線至板 水平，帶板 0.394"（10.00mm） 通孔 | ￥206.56030 | 在線訂購 |

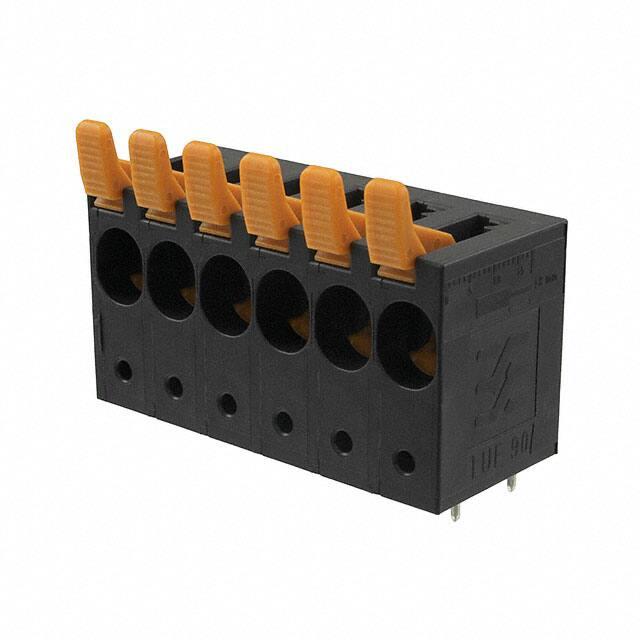

 | | 1988640000 | 線對板針座-連接器 | 6 接線板 - 線至板 水平，帶板 0.394"（10.00mm） 通孔 | ￥207.54038 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

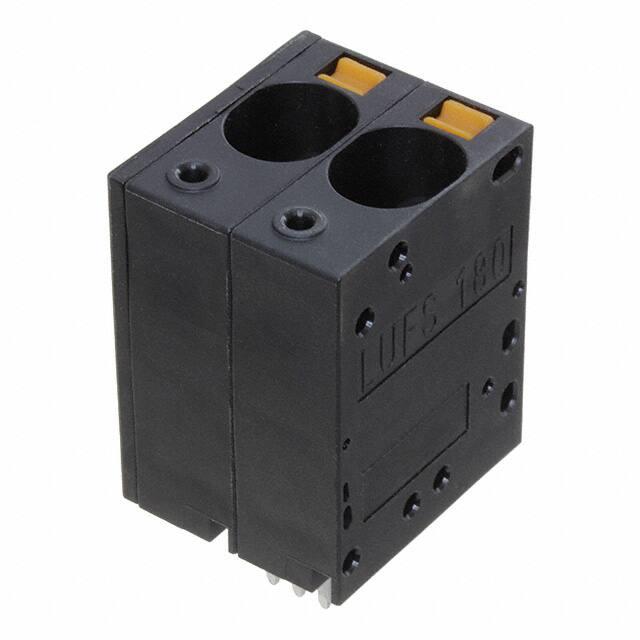

 | | 2492110000 | 線對板針座-連接器 | 2 接線板 - 線至板 垂直，帶板 0.394"（10.00mm） 通孔 | 在線訂購 | |

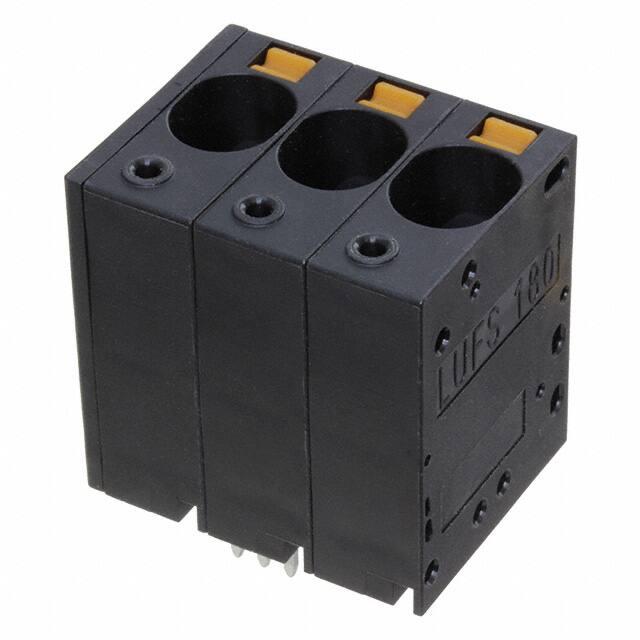

 | | 2492120000 | 線對板針座-連接器 | 3 接線板 - 線至板 垂直，帶板 0.394"（10.00mm） 通孔 | 在線訂購 | |

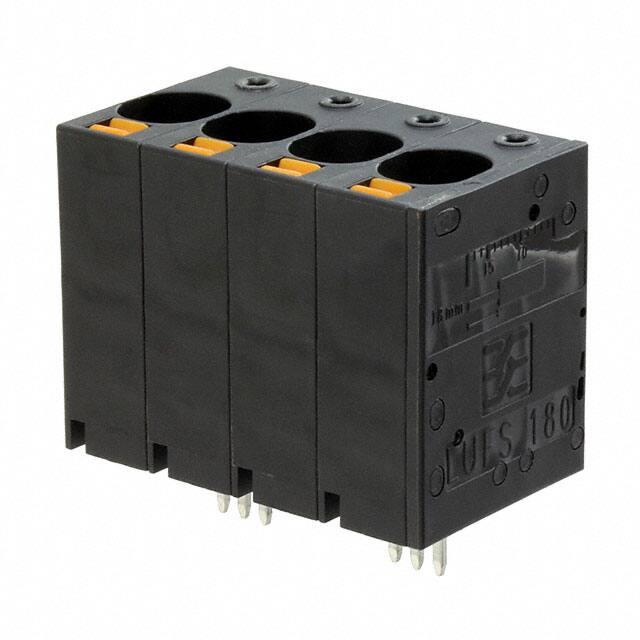

 | | 2492130000 | 線對板針座-連接器 | TERM BLK 4POS TOP ENTRY 10MM PCB | ￥169.59244 | 在線訂購 |
 | | 2492140000 | 接線端子-連接器 | TERM BLK 5POS TOP ENTRY 10MM PCB | ￥206.56030 | 在線訂購 |

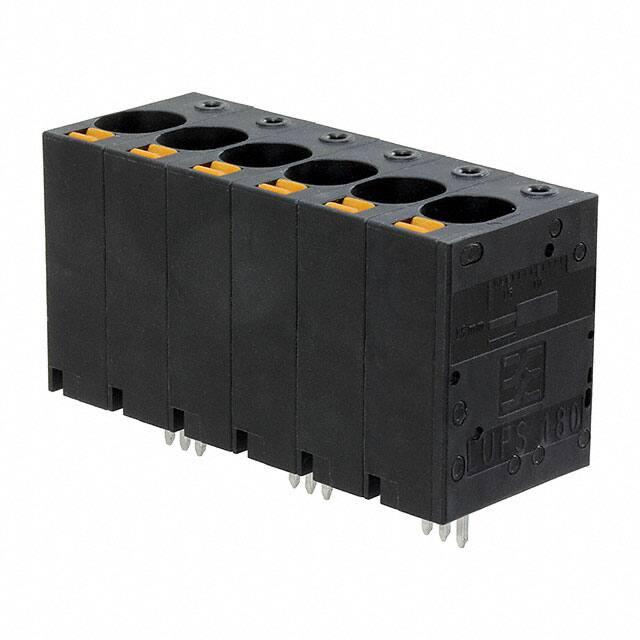

 | | 2492150000 | 接線端子-連接器 | TERM BLK 6POS TOP ENTRY 10MM PCB | 在線訂購 |
