MP2384 降壓轉換器
MPS 的同步降壓轉換器（MP2384 Step-Down Converter）提供超緊湊的解決方案，可實現 4 A 的連續輸出電流
發布時間：2018-11-26
MPS Monolithic Power Systems MP2384 是一款完全集成的高頻、同步、整流、降壓型開關模式轉換器。MP2384 提供超緊湊的解決方案，可在寬輸入電源范圍內實現 4 A 的連續輸出電流。
基于 MPS 專有的開關損耗降低技術和內部低 RDS(ON) 功率MOSFET，MP2384 可在寬輸出電流負載范圍內高效運行。自適應恒定導通時間 (COT) 控制模式可提供快速瞬態響應并讓電路更容易穩定。直流自動調諧環路與遠程差分感應相結合，可提供良好的負載和線路調節。
全面保護功能包括過流保護 (OCP)、過壓保護 (OVP)、欠壓保護 (UVP) 和熱關斷。該轉換器所需外部元器件數量極少，采用 QFN-11 (2 mm x 2 mm) 封裝。
MP2384 降壓轉換器特性
4.5 V 至 24 V 工作輸入電壓范圍
105 μA 低靜態電流
4 A 連續輸出電流
用于快速瞬態的自適應 COT 控制
直流自動調諧電路
低 RDS(ON) 內部功率 MOSFET
專有的開關損耗降低技術
電源良好 (PG) 指示
700 kHz 固定開關頻率
采用 POSCAP 和陶瓷電容器，性能穩定
內部軟啟動 (SS)
輸出放電
具有自動重試功能的 OCP、OVP、UVP 和熱關斷

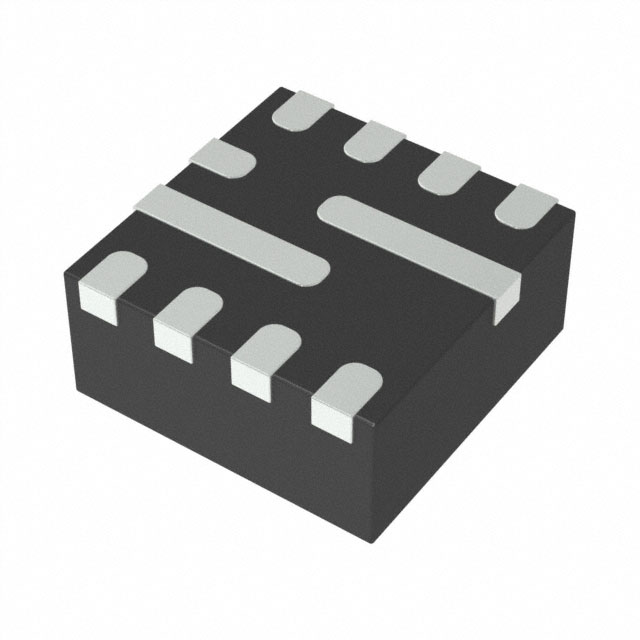

采用 QFN-11 (2 mm x 2 mm) 封裝
MP2384 降壓轉換器應用
安防攝像機
便攜式設備、XDSL設備
數字機頂盒
平板電視和顯示器
一般用途
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | MP2384GG-Z | DC-DC電源芯片-電源管理 | ￥15.81223 | 在線訂購 | |
 | | MP2384GG-P | DC-DC電源芯片-電源管理 | IC REG BUCK ADJUSTABLE 4A 11QFN | ￥19.16794 | 在線訂購 |
