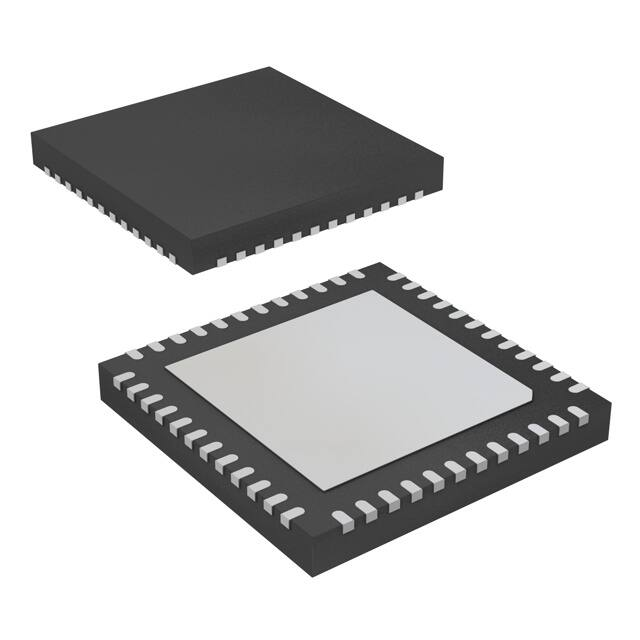

DRV8350/53 三相智能柵極驅動器
Texas Instruments DRV8350 和 DRV8353 （DRV8350/53 Three-Phase Smart Gate Drivers）是 100 V 三相智能柵極驅動器，帶多種脈寬調制 (PWM) 控制模式
發布時間：2018-11-26
Texas Instruments DRV835x 器件是用于三相無刷直流 (BLDC) 電機應用的高度集成柵極驅動器。這些應用包括 BLDC 電機的磁場定向控制 (FOC)、正弦電流控制和梯形電流控制。器件的不同型號提供可選的集成電流分流放大器，以支持不同的電機控制方案，以及為柵極驅動器或外部控制器供電的降壓穩壓器。
DRV835x 采用智能柵極驅動 (SGD) 架構，以減少 MOSFET 壓擺率控制和保護電路通常所需的外部元件數量。SGD 架構還優化了死區時間以避免擊穿，通過 MOSFET 壓擺率控制提供降低電磁干擾 (EMI) 的靈活性，并通過 VGS 監控器防止柵極短路。強大的柵極下拉電路有助于防止不需要的 dv/dt 寄生柵極開啟事件。
有多種 PWM 控制模式（6x、3x、1x 和獨立），支持與外部控制器的簡單接口。這些模式減少了電機驅動器 PWM 控制信號的控制器所需的輸出數量。這些器件包括 1x PWM 模式，通過使用內部阻塞換向表實現 BLDC 電機的簡單感應式梯形控制。
DRV8350/53 三相智能柵極驅動器特性
9 V 至 100 V，三重半橋柵極驅動器
可選的集成降壓穩壓器
可選的三路低壓側分流放大器
智能柵極驅動架構：
可調節壓擺率控制，提升 EMI 性能
通過 VGS 握手和最小化死區插入防止擊穿
50 mA 至 1 A 峰值拉電流
100 mA 2 A 峰值灌電流
通過強下拉來減輕 dv/dt
集成式柵極驅動器電源
高壓側倍壓充電泵，用于 100% PWM 占空比控制
低壓側線性穩壓器
集成 LM5008A 降壓穩壓器：
6 V 至 95 V 工作電壓范圍
2.5 V 至 75 V，350 mA 輸出能力
集成三個電流分流放大器
可調增益：5 V/V、10 V/V、15 V/V 和 40 V/V
雙向或者單向支持
6x、3x、1x 和獨立 PWM 模式
支持 120° 感應操作
提供 SPI 或硬件接口
低功耗睡眠模式：VVM = 48 V 時為 20 μA
集成保護特性
VM 欠壓鎖定 (UVLO)
柵極驅動電源欠壓 (GDUV)
MOSFET VDS 過流保護 (OCP)
MOSFET 擊穿預防
柵極驅動器故障 (PDF)
熱報警和關斷 (OTW/OTSD)
故障狀態指示引腳 (nFAULT)
DRV8350/53 三相智能柵極驅動器應用
三相 BLDC 電機模塊
風扇、風機和泵
電動自行車、電動滑板車和電動汽車
電力和園藝工具和割草機
無人機、機器人和遙控玩具
工廠自動化和紡織機械
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | DRV8350RHRGZT | 電機驅動器及控制器-接口及驅動芯片 | DRV8350R 具有降壓穩壓器的 102V（最大值）三相智能柵極驅動器 | ￥35.11966 | 在線訂購 |
| | DRV8350RSRGZT | 電機驅動器及控制器-接口及驅動芯片 | DRV8350R 具有降壓穩壓器的 102V（最大值）三相智能柵極驅動器 | ￥58.86309 | 在線訂購 |
| | DRV8353RHRGZT | 電機驅動器及控制器-接口及驅動芯片 | DRV8353R 具有降壓穩壓器和電流分流放大器的 102V（最大值）三相智能柵極驅動器 | ￥38.06173 | 在線訂購 |
| | DRV8353RSRGZT | 電機驅動器及控制器-接口及驅動芯片 | DRV8353R 具有降壓穩壓器和電流分流放大器的 102V（最大值）三相智能柵極驅動器 | 在線訂購 |
