TMUX1072 雙通道模擬多路復用器 (Mux)
Texas Instruments TMUX1072 （TMUX1072 2-Channel Analog Multiplexers (Muxes)）是 2 通道 2:1 模擬復用器，具有 20 V 過壓保護
發布時間：2018-11-26
Texas Instruments TMUX1072 是高速、2 通道 2:1 模擬開關，集成了過壓檢測和斷電保護。這些器件是雙向的，可用作 2:1 或 1:2 開關，同時支持超過 VCC 的高達 5.5 V 的信號。
TMUX1072 的 I/O 引腳保護允許最大 18 V 電壓，并帶有自動關斷電路以防止損壞開關后面的系統組件。該保護用于電源定序。在其他器件準備好接收信號之前，系統中的某些板會首先上電。這些器件可檢測過壓和超溫事件，并通過 FLT 引腳提供開漏輸出信號。
TMUX1072 雙通道模擬多路復用器 (Mux)特性
供電電壓范圍：2.3 V 至 5.5 V
斷電保護：VCC = 0 V 時 I/O 引腳進入 Hi-Z 狀態
公共引腳的過壓和過熱保護 (OVP)
支持超過 VCC 的高達 5.5 V 信號
低 RON 6 Ω
BW 為 1.2 GHz（典型值）
CON 為 4.5 pF（典型值）
低功耗禁用模式
1.8 V 兼容邏輯輸入
ESD 保護超越 JESD 22 標準

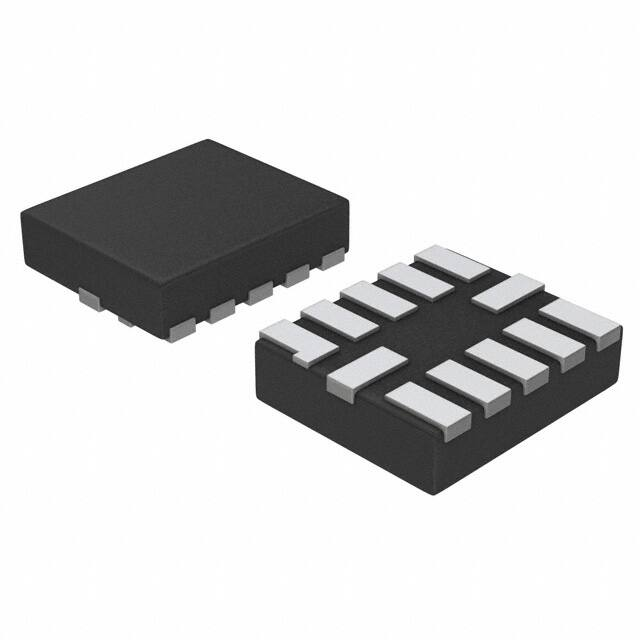

小型 2.00 mm x 1.70 mm QFN 封裝
TMUX1072 雙通道模擬多路復用器 (Mux)應用
數據采集 (DAQ)
現場儀器
視頻監控
HVAC 系統
后置攝像頭
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | TMUX1072DGSR | 模擬開關芯片-電子開關 | TMUX1072是一款高速雙通道2:1模擬開關，具有集成的高壓檢測和斷電保護功能。支持高于Vcc（最高可達5.5V）的信號。 | ￥10.17335 | 在線訂購 |
 | | TMUX1072RUTR | 模擬開關芯片-電子開關 | 模擬開關芯片 單刀雙擲 2通道 2.3V~5.5V UQFN12_2X1.7MM | ￥7.62084 | 在線訂購 |
