ADGS1208/ADGS1209 模擬多路復用器
Analog Devices 的 iCMOS?iCMOS? 串行外設接口 (SPI) （ADGS1208/ADGS1209 Analog Multiplexers）是通信、數據采集和音頻/視頻設備的理想選擇
發布時間：2018-11-26
ADI 的 ADGS1208/ADGS1209 是模擬多路復用器。ADGS1208 包含 8 個單通道，而 ADGS1209 則具有四個差分通道。SPI 接口用來控制該開關，這種接口具有強大的錯誤檢測功能，如循環冗余檢查 (CRC) 錯誤檢測，無效讀/寫地址檢測和 SCLK 計數錯誤檢測。該接口可以將多個 ADGS1208/ADGS1209 器件以菊花鏈方式連接在一起。菊花鏈模式能以最少的數字線路實現多器件配置。
ADGS1208/ADGS1209 還可以在猝發模式下工作，以縮短 SPI 命令之間的時間。iCMOS 結構確保了超低功率耗散，使得這類器件非常適合用于便攜式和電池供電型儀器。當接通時，各開關在兩個方向的導電性能相同，且輸入信號范圍可擴展至電源電壓范圍。在斷開條件下，將阻斷等于或低于電源的信號電平。這兩款多路復用器均具有超低導通電容 (CON) 和極低電荷注入 (QINJ)，使其成為需要低毛刺和快速建立的數據采集、采樣保持應用的理想解決方案。ADGS1208/ADGS1209 是用于通信、數據采集和音頻/視頻設備的理想模擬多路復用器。
ADGS1208/ADGS1209 模擬多路復用器特性
具有錯誤檢測功能的 SPI
包括 CRC、無效讀/寫地址和 SCLK 計數錯誤檢測
支持猝發模式和菊花鏈模式
兼容行業標準 SPI 模式 0 和 SPI 模式 3 接口
循環模式允許切換時間與并行接口相容
四個通用數字輸出，可用于控制其他設備
在整個信號范圍內電荷注入量 <1 pC
1 pF 關斷電容
VSS 至 VDD 模擬信號范圍
完全符合 ±15 V 和 +12 V 標準
1.8 V 邏輯兼容性，2.7V ≤ VL ≤ 3.3 V
24 引線 LFCSP 封裝
ADGS1208/ADGS1209 模擬多路復用器應用
通信系統
數據采集系統
音頻和視頻路由
自動測試設備
電池供電型系統
采樣保持系統
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADGS1209BCPZ | 模擬開關芯片-電子開關 | IC SWITCH DUAL 24LFCSP | ￥15.98400 | 在線訂購 |
| | ADGS1209BCPZ-RL7 | 模擬開關芯片-電子開關 | IC SWITCH DUAL 24LFCSP | 在線訂購 | |
| | ADGS1208BCPZ | 模擬開關芯片-電子開關 | IC SWITCH SINGLE 24LFCSP | 在線訂購 | |
| | ADGS1208BCPZ-RL7 | 模擬開關芯片-電子開關 | IC SWITCH SINGLE 24LFCSP | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | EVAL-ADGS1208SDZ | 評估和演示板和套件-開發板/套件/編程器 | ADGS1208 8:1 多路復用器 接口 評估板 | 在線訂購 | |

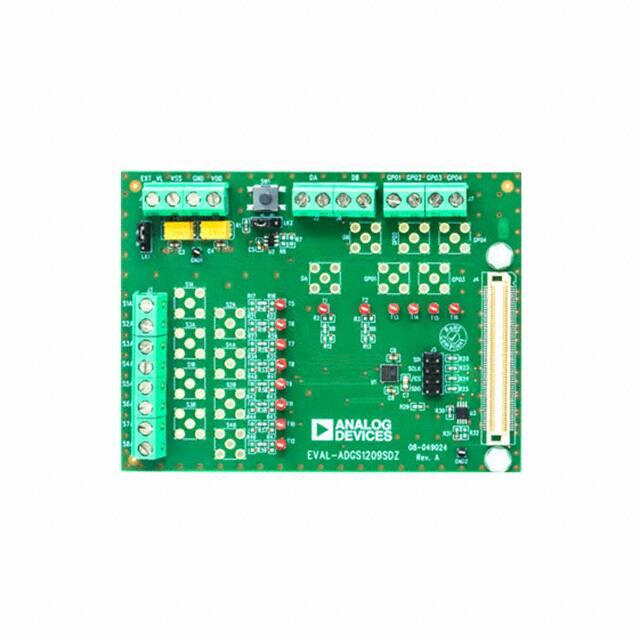

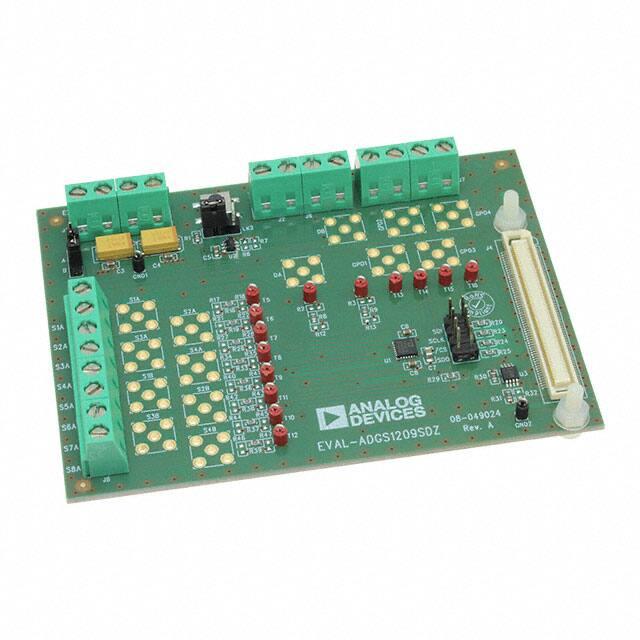

 | | EVAL-ADGS1209SDZ | 評估和演示板和套件-開發板/套件/編程器 | ADGS1209 4:1 多路復用器 接口 評估板 | ￥616.03200 | 在線訂購 |
