ADM3055隔離式CAN收發器
ADI公司的ADM3055收發器（ADM3055 Isolated CAN Transceivers），用于工業自動化，過程和樓宇控制
發布時間：2018-11-26
ADI公司的 ADM3055是一款5 kV RMS隔離控制器局域網（CAN）物理層收發器。該收發器采用iCoupler?技術，結合了3通道隔離器，CAN收發器和isoPower?DC-DC轉換器。ADM3055E滿足CAN靈活數據（FD）速率要求，工作頻率為5 Mbps或更高，并符合ISO 11898-2標準。
ADM3055采用5 V單電源供電，為CAN和CAN FD應用實現完全隔離的解決方案。通過連續調節開關頻率，DC-DC轉換器的高頻開關產生的輻射發射保持在EN 55022 B類限值以下。該收發器提供CAN控制器和物理層總線之間的完全隔離。
通過隔離的低傳播延遲支持更長的總線電纜。斜率控制模式適用于低數據速率的標準CAN。待機模式可在總線空閑或節點脫機時最大限度地降低功耗。靜音模式允許忽略TXD輸入以進行只聽。
主導超時功能可防止故障情況下的總線鎖定。限流和熱關斷功能可防止輸出短路。該收發器的額定溫度范圍為-40°C至+ 105°C工業溫度范圍，采用20引腳SOIC封裝。ADM3055是工業自動化，過程和樓宇控制的理想選擇。
ADM3055隔離式CAN收發器特性
iCoupler 5kV RMS信號和電源隔離CAN收發器
isoPower集成隔離式DC-DC轉換器
V IO引腳，邏輯電平為1.7 V至5.5 V.
符合ISO 11898-2：2016標準（CAN FD）
CAN FD的數據速率高達12 Mbps
低最大環路傳播延遲：150 ns
擴展共模范圍：±25 V.
總線故障保護：CANH和CANL引腳上的±40 V電壓
低功耗待機支持遠程喚醒請求
用于控制的額外隔離信號，例如終端開關
通過EN 55022 B級6 dB
斜率控制可降低EMI
工業溫度范圍：-40°C至+ 105°C
ADM3055隔離式CAN收發器應用
工業自動化
建筑控制
流程控制
CAN總線應用
運輸
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

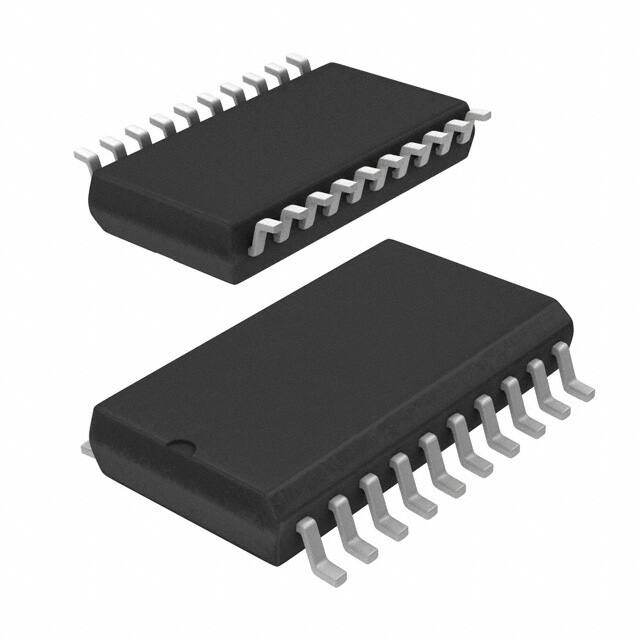

 | | ADM3055EBRIZ | 接口（驅動器/接收器/收發器）-接口及驅動芯片 | IC TRANSCEIVER HALF 1/1 20SOIC | 在線訂購 | |
| | ADM3055EBRIZ-RL | 接口（驅動器/接收器/收發器）-接口及驅動芯片 | IC TRANSCEIVER HALF 1/1 20SOIC | ￥81.07500 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | EVAL-ADM3055EEBZ | 評估和演示板和套件-開發板/套件/編程器 | ADM3055E CANbus 接口 評估板 | 在線訂購 |
