LT6274/LT6275 單/雙通道低功耗運算放大器
Analog Devices 的 LT6274 和 LT6275 30 V 運算放大器（運放）（LT6274/LT6275 Single/Dual Low Power Operational Amplifiers）的應用廣泛
發布時間：2018-11-26
ADI 的 LT6274 和 LT6275 是 90 MHz、單/雙低功耗、高速、超高壓擺率運算放大器。其電路拓?fù)浣Y(jié)構是一個電壓反饋放大器，具有高匹配阻抗輸入和電流反饋放大器的增強型轉換性能。高壓擺率 (2200 V/μs) 和單級設計具有出色的建立特性，使該電路成為數據采集系統的理想選擇。每個輸出在 ±15 V 電源下在 ±13.25 V 范圍內可驅動 1 k 負載，在 ±5 V 電源下在 ±3.5 V 范圍內可驅動 500 Ω 負載。LT6274 和 LT6275 在任何容性負載下都很穩定，因此可用于緩沖器或電纜驅動應用。
LT6274 單運放采用 5 引腳 TSOT-23 封裝，LT6275 雙運放采用 8 引腳 MSOP 封裝。這些運算放大器的工作溫度范圍保證在 -40°C 至 +85°C 和 -40°C 至 +125°C 范圍內。LT6274/LT6275 非常適合數據采集系統、寬帶單放大和高保真視頻/音頻應用。
LT6274/LT6275 單/雙通道低功耗運算放大器特性
90 MHz -3 dB帶寬（AV = +1）
40 MHz 增益帶寬積
2200 V/μs 壓擺率
每個放大器采用 1.6 mA 電源電流
C-load? 運算放大器可驅動所有容性負載
±4.5 V 至 -16 V 工作電源范圍
單位增益穩定
10 nV/√Hz 輸入噪聲電壓
400μV 最大輸入失調電壓
500 nA 最大輸入偏置電流
30 nA 最大輸入失調電流
±13.25 V 最小輸出擺幅（驅動 1 k 負載，±15 V 電源）
±3.5 V 最小輸出擺幅（驅動 500Ω 負載，±5 V 電源）
74 dB 最小開環增益，RL = 1 k
40 ns 建立時間，按照 1％、10 V 步長值
額定值為 ±5 V 和 ±15 V
雙通道版本采用 8 引腳 MSOP 封裝
單通道版本采用 5 引腳 TSOT-23 封裝
LT6274/LT6275 單/雙通道低功耗運算放大器應用
數據采集系統

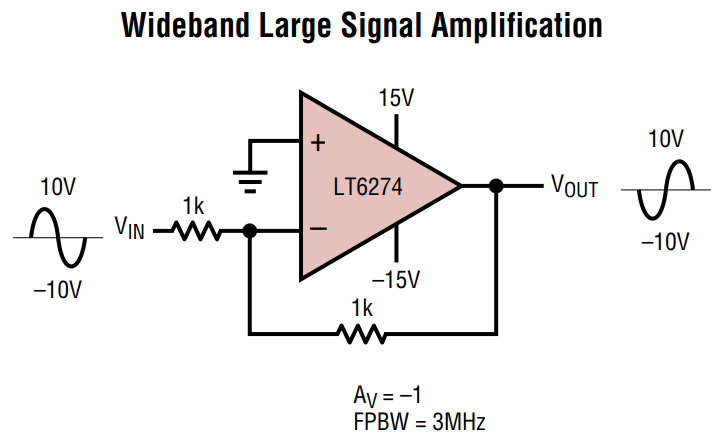

寬帶大信號放大
電纜驅動器
緩沖器
自動測試設備
有源濾波器
高保真視頻和音頻放大
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | LT6274HS5#TRMPBF | 其他分類 | SINGLE 90MHZ, 2200V/S 30V LOW PO | 在線訂購 | |
| | LT6274IS5#TRMPBF | 其他分類 | SINGLE 90MHZ, 2200V/S 30V LOW PO | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | LT6275IMS8#PBF | 其他分類 | IC OPAMP DUAL 90MHZ 8-MSOP | 在線訂購 | |
| | LT6275HMS8#PBF | 電子元器件-待分類商品 | DUAL 90MHZ, 2200V/US 30V LOW P | 在線訂購 |
