TDK的VLS-EX 系列功率電感器

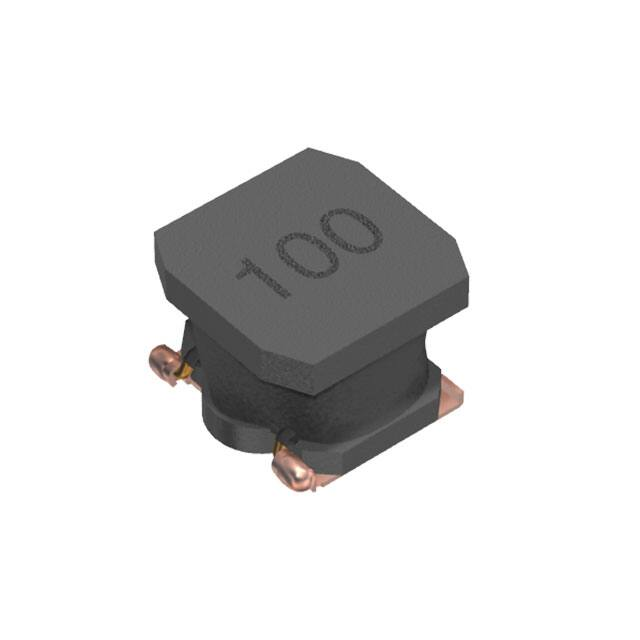

TDK 用于 D 類放大器的 VLS-AF 系列繞線式鐵氧體電感器（VLS-AF Series Power Inductors）
發布時間：2018-11-26
TDK 的 VLS-AF 系列電感器設計用于 AI、藍牙?、電視揚聲器等設備中的 D 類放大器。這些繞線式功率電感器采用鐵氧體磁芯進行磁屏蔽，兼容高密度安裝。VLS-AF 系列電感器的設計基于 TDK 的 VLS-EX 系列線圈，但總諧波失真和噪聲 (THD +N) 特征經過優化。音頻線中的語音失真通常表示為由 THD +N 表示的數值。這是對源信號分量中的諧波失真和其他噪聲分量的份額的比率表示，數值越低，音質越好。
VLS-AF 電感器采用 6.0 mm x 6.0 mm x 4.5 mm（長x寬x高）封裝，電感范圍為 3.3μH 至 100μH。這些電感器具有最高 0.527Ω 的低直流電阻，額定電流高達 5.0 A，工作溫度范圍為 -40°C 至 +105°C（包括自我溫升）。
TDK的VLS-EX 系列功率電感器特性
用于電源電路的磁屏蔽線繞式電感器
通過使用鐵氧體磁性材料實現高磁屏蔽結構
兼容高密度安裝
基于 VLS-EX 線圈的 THD +N 特征優化
工作溫度：-40°C 至 +105°C（包括自我溫升）
電路板安裝后的存放溫度范圍：-40 °C 至 +105°C
TDK的VLS-EX 系列功率電感器應用
D 類放大器
AI 揚聲器
藍牙
電視揚聲器
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | VLS6045AF-3R3N | 功率電感-電感器 | 固定電感器 Nonstandard 3.3μH ±30% 5A 22mΩ | 在線訂購 | |
 | | VLS6045AF-4R7M | 功率電感-電感器 | ￥1.42829 | 在線訂購 | |
| | VLS6045AF-6R8M | 功率電感-電感器 | FIXED IND 6.8UH 3.9A 37MOHM SMD | ￥1.38337 | 在線訂購 |
| | VLS6045AF-8R2M | 功率電感-電感器 | ￥1.80919 | 在線訂購 | |
| | VLS6045AF-100M | 功率電感-電感器 | 固定電感器 Nonstandard 10μH ±20% 3.4A 54mΩ | ￥2.12610 | 在線訂購 |
