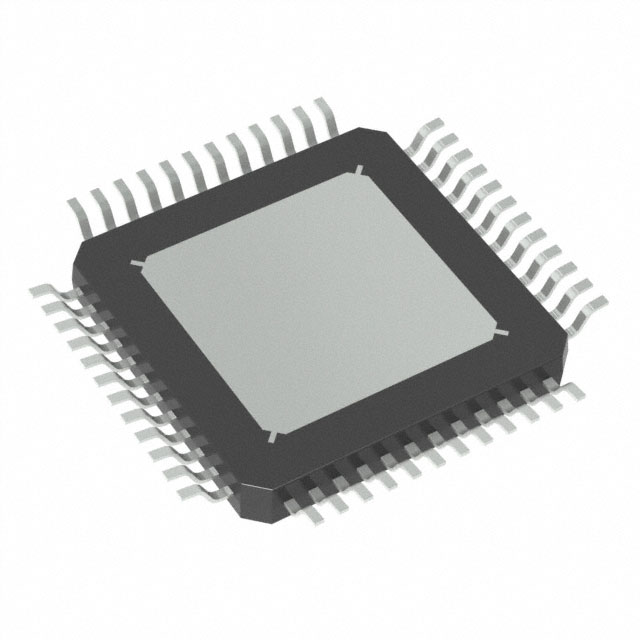

TRINAMIC 的 TMC2160 是一款大功率步進驅動器 IC，具有串行外設接口 (SPI) 和外部 MOSFET，可實現每個線圈高達 20 A 的電機電流。該多功能芯片結合了強大的外部 MOSFET 激勵級，可涵蓋從工業和實驗室自動化到數控銑削的廣泛應用。
集成的步進電機驅動器適用于 8 V 至 60 V 的電源電壓，能夠驅動 N 溝道 MOSFET，柵極電流高達 500 mA，帶 MOSFET 元件時允許用于 20 A 以上的激勵級。該組件通過步進和方向接口控制，并與工業典型運動控制器一起使用，產生步進信號。步進脈沖插值器 microPlyer? 允許使用 1/16 或更低步階的脈沖實現 1/256 微步進的高分辨率。
通過 SPI 或單線 UART 提供全套診斷和 Trinamic 控制技術。支持全靜音定位的 StealthChop2?（帶有改進的基于模型的電流控制器），以及用于超高速定位模式的 SpreadCycle?。StallGuard2? 允許無傳感器負載檢測或歸航。該驅動器使用 StealthChop 確保了絕對無噪音運行，并擁有最高的效率和出色的電機扭矩。高集成度、高能效和小巧的外形尺寸 (9 mm x 9 mm) 能夠?qū)崿F(xiàn)小型化和可擴展的系統，從而實現了高性價比解決方案。
