EM2280P01QI 80 A 數字 PowerSoC

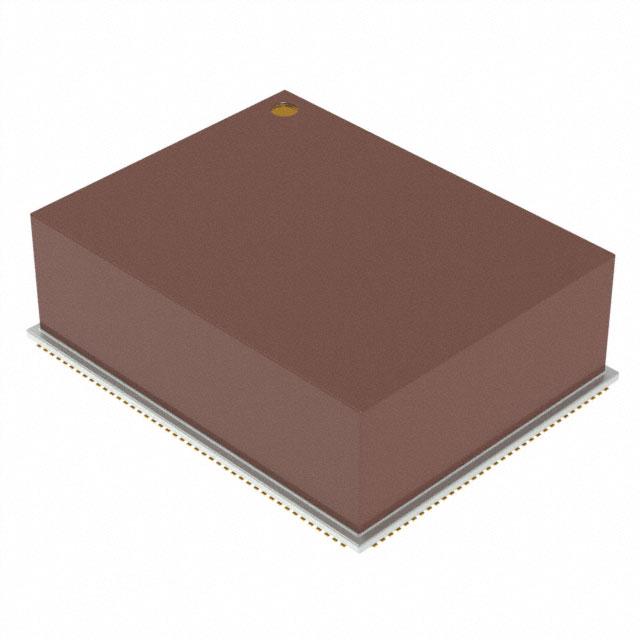

Intel? Enpirion? EM2280 （EM2280P01QI 80 A Digital PowerSoC）采用小型 23 mm x 18 mm QFN 封裝，集成了電源開關、電感、柵極驅動、控制器和補償
發布時間：2018-11-26
Intel Enpirion?EM2280 是一款完全集成的高效率 80 A DC-DC 降壓型數字 PowerSoC。該器件實現了出色的功率密度和轉換效率組合。EM2280 采用小型 23 mm x 18 mm QFN 封裝，集成電源開關、電感器、柵極驅動、控制器和補償。EM2280 兼容 PMBus 1.3 版，可根據應用需求自定義設備設置，包括輸出電壓、故障閾值和警告。
EM2280 采用基于狀態機的數字控制環路，可實現非?？焖俚呢撦d階躍響應和低紋波、低抖動穩態運行。 非線性瞬態環路降低了輸出電容器的要求，并且在所有陶瓷實現中都是穩定的。
由于在封裝中集成了全部 DC-DC 元件，EM2280 作為一個完整的電源系統來設計、特征化并認證，是一種具有低故障率 (FIT) 的低風險解決方案。相比分立式電源解決方案，EM2280 將大幅改善系統可靠性。減小大容量輸出電容可進一步提高系統級可靠性。
出色的熱性能和定制設計磁性元件提高效率，使 EM2280 能在完整的工業工作溫度范圍內為 FPGA 核心電平提供 80 A 的連續工作電流。EM2280 的控制器提供專有的數字電源轉換回路，可在 650 mm2 的總體解決方案尺寸內滿足高性能 FPGA、ASIC、DSP 和處理器對內核電源軌的精確電壓和快速瞬態的要求。
EM2280P01QI 80 A 數字 PowerSoC特性
滿足所有高性能 FPGA 要求
數字環路，用于快速瞬態響應和降低輸出電容
線路、負載和溫度 0.5% 設定點
輸出紋波低至 10 mV 峰峰值
經過優化的 FPGA 配置保存在 NVM 中
80 A 的連續電流，無熱衰減
4.5 V 至 16 V 寬輸入電壓范圍
0.5 V 至 1.3 V 輸出電壓范圍
以 18 mm x 27 mm x 6.76 mm QFN 封裝提供高能效
可通過 PMBus 接口編程
VOUT 裕量、啟動和關斷延遲
可編程報警、故障和響應
可以不使用 PMBus 工作
RVSET 電阻器可設置 VOUT
RTUNE 電阻器適用于單個電阻器補償
用于復雜定序的跟蹤引腳
RoHS 規范，MSL 3 級，260°C 回流焊
封裝兼容：EM2260（60 A）
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | EM2280P01QI | 隔離電源模塊-電源管理 | 非隔離 PoL 模塊，數字 直流轉換器 1 輸出 0.5 ~ 1.3V 80A 4.5V - 16V 輸入 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | EVB-EM2280P01QI | 邏輯 - 奇偶校驗發生器和校驗器 | EVAL BOARD FOR EM2280P01QI | 在線訂購 |
