AH3572/AH3574/AH3582 霍爾效應全極開關
Diodes 的高電壓全極開關(AH3572/AH3574/AH3582 Hall Effect Omnipolar Switches)可在家用電器和工業應用中提供可靠的定位檢測
發布時間：2018-11-26
Diodes 的 AH357x 和 AH3582 是高電壓霍爾效應全極開關，在擴展溫度范圍內工作電壓為 3 V 至 28 V。這些器件采用斬波穩定架構，可在整個工作范圍內提供可靠的解決方案。它們帶有一個反向阻流二極管，在電源引腳上具有齊納箝位，并在其輸出端具有過流限制和齊納箝位，以實現穩健性和保護功能。
AH3572 和 AH3574 開關為開漏輸出，AH3582 具有內部上拉電阻輸出。它們均在具有足夠強度南磁極或北磁極時開啟。當與封裝垂直的磁通密度 (B) 大于工作點（BOP）時，輸出將打開（拉低）并保持直至磁通量密度 B 低于釋放點（BRP）。這些開關采用 SOT23 和 SIP-3 封裝。
AH3572/AH3574/AH3582 霍爾效應全極開關特性
高性能全極感應
兩種緊公差靈敏度選擇，具有緊操作窗口和低開關點溫度系數
斬波穩定設計可最大限度地減少開關點漂移
在整個工作范圍內具有指定的磁特征
10μs 快速上電，3.75μs 響應時間
產品靈活性
3 V 至 28 V 和 -40°C 至 +125°C 范圍支持各種應用
符合行業標準的 SOT23 和 SIP-3 封裝選擇
可靠性和穩健性
具有電流限制的輸出箝位
具有箝位的輸入 32 V 反向電壓保護
ESD (HBM) 額定值高：6 kV
AH3572/AH3574/AH3582 霍爾效應全極開關應用
位置和接近檢測
打開和關閉檢測
液位檢測
非接觸式開關
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

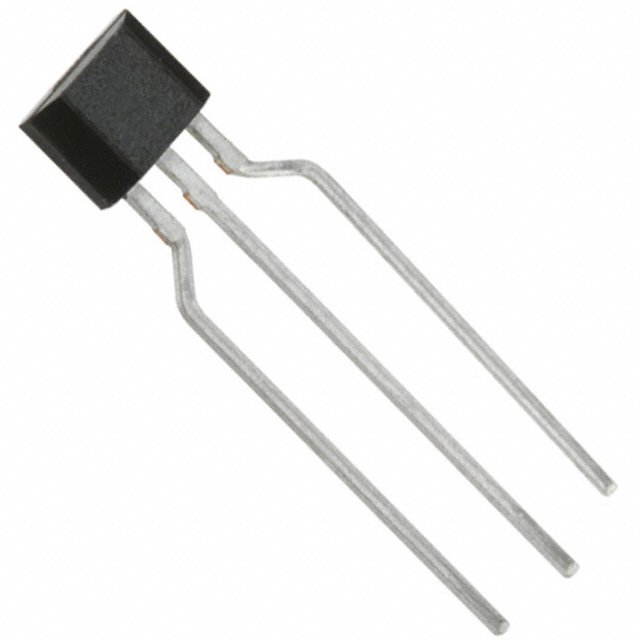

 | | AH3572-P-A | 霍爾開關-傳感器 | ￥1.84636 | 在線訂購 | |

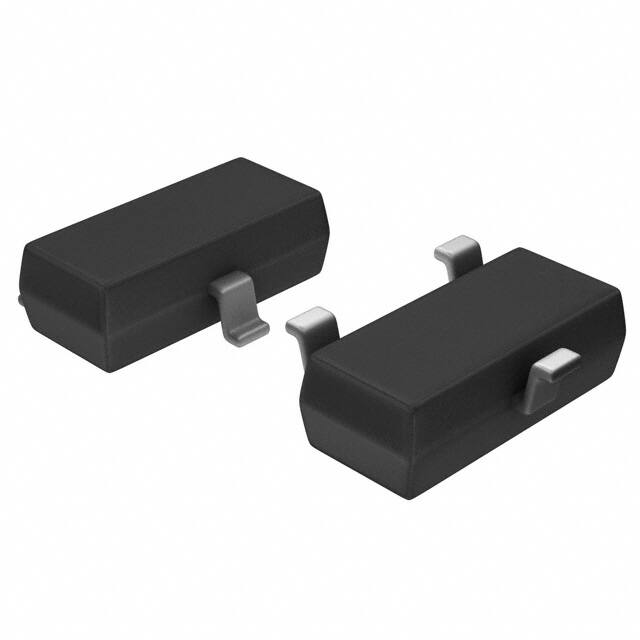

 | | AH3572-SA-7 | 霍爾開關-傳感器 | 在線訂購 | ||

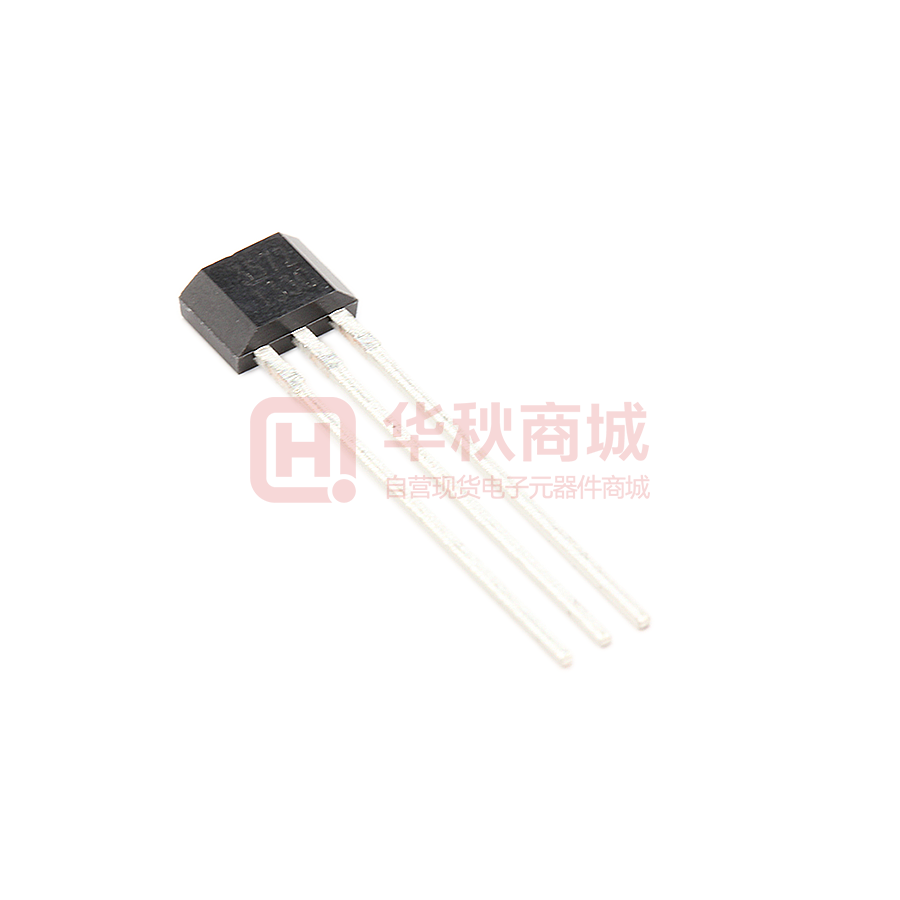

 | | AH3572-P-B | 霍爾開關-傳感器 | 28V 開漏全極霍爾開關 | ￥1.78200 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | AH3574-SA-7 | 霍爾開關-傳感器 | HALL OMNIPOLAR SWITCH,SOT23,T&R, | 在線訂購 | |
 | | AH3574-P-A | 霍爾開關-傳感器 | 數字開關 全極開關 開路漏極 霍爾效應 3-SIP | ￥1.60807 | 在線訂購 |
 | | AH3574-P-B | 霍爾開關-傳感器 | 數字開關 全極開關 開路漏極 霍爾效應 3-SIP | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
| | AH3582-SA-7 | 霍爾開關-傳感器 | 數字開關 全極開關 推挽式 霍爾效應 SOT-23-3 | ￥1.48320 | 在線訂購 |
| | AH3582-P-A | 霍爾開關-傳感器 | 數字開關 全極開關 推挽式 霍爾效應 3-SIP | 在線訂購 | |
| | AH3582-P-B | 霍爾開關-傳感器 | 數字開關 全極開關 推挽式 霍爾效應 3-SIP | 在線訂購 |
