LD56100 超低噪聲線性穩壓器
STMicro 的 LD56100 （LD56100 Ultra-Low Noise Linear Regulator）是一款低壓差快速瞬態超低噪聲線性穩壓器
發布時間：2018-11-26

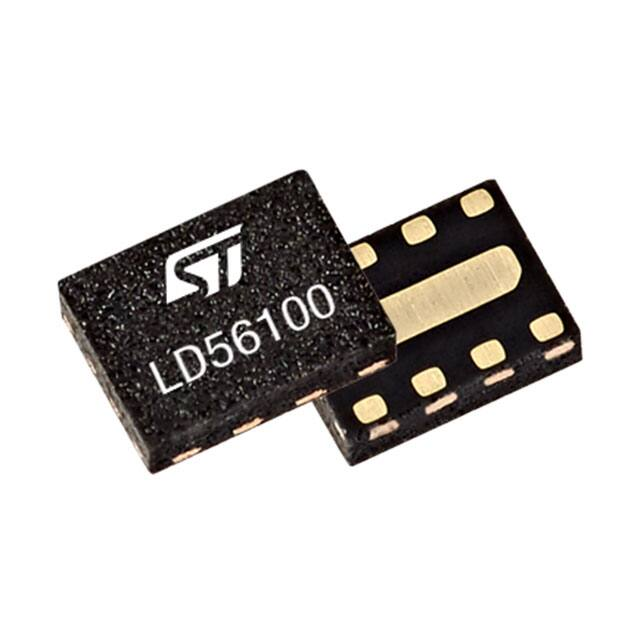

STMicro LD56100 高精度穩壓器可在 1.8 V 至 5.5 V 的輸入電壓范圍內提供 1 A 電流，典型壓差為 120 mV。它采用 DFN8 (1.2 mm x 1.6 mm) 封裝，可最大限度地節省空間。該器件輸出端標配陶瓷電容器。
LD56100 具有超低壓差、低靜態電流和快速瞬態響應以及內部軟啟動電路，適用于低功耗電池供電應用。通過使能邏輯控制功能可將 LD56100 置于關斷模式，從而使總電流消耗低于 1 μA。還包括具有限流折返和熱保護的短路保護。
LD56100 超低噪聲線性穩壓器特性
輸入電壓范圍：1.9 至 5.5 V
超低壓差：120 mV（典型值）在 1 A 負載和 VOUT = 3.3 V 條件下
極低的靜態電流：100μA（典型值）在空載下，0.03 μA（典型值）在關閉模式下
輸出電壓容差：-40°C 至 +85°C 時 ±1%
超低噪音：10 Hz 到 100 kHz，VOUT = 3.0 V 下 13 μVRMSV 噪聲
高 PSRR：1 KHz 時 70 dB
可根據要求提供寬范圍的輸出電壓：從 1.0 V 到 5.0 V，步長為 50 mV
邏輯控制式電子關斷 (PPAK)
內部軟啟動
可選輸出電壓放電功能
兼容陶瓷電容器 COUT = 1 μF
內部電流限制折返和熱保護
提供 DFN8（1.2 mm x 1.6 mm）
工作溫度范圍：-40°C 至 +125°C
LD56100 超低噪聲線性穩壓器應用
手機
平板電腦
電池供電型系統
相機耗材
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | LD56100DPU33R | 線性穩壓器/LDO-電源管理 | ￥2.80000 | 在線訂購 | |
 | | LD56100DPU30R | 線性穩壓器/LDO-電源管理 | ￥1.93677 | 在線訂購 |
