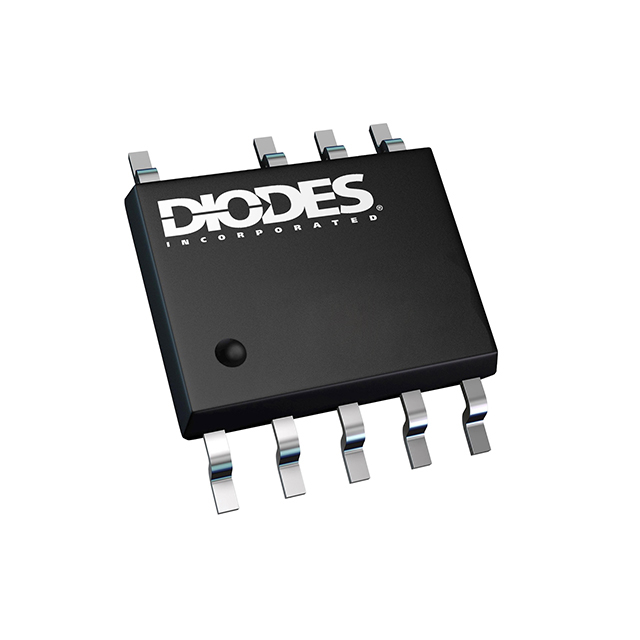

AP3118 高電壓 PWM 控制器
Diodes 的 AP3118 （AP3118 High-Voltage PWM Controller）適用于需要超低待機功耗和寬范圍輸出的便攜式和消費類應用
發布時間：2018-11-26
Diode 的 AP3118 高壓 PWM 控制器專為需要超低待機功耗、高功率密度和全面保護的離線電源而設計。與輔助 USB PD 控制器協同時可提供完整的 USB PD 解決方案。正常工作時的 PWM 開關頻率由內部固定（約 65 kHz）。AP3118 支持瞬態峰值功率偏移。在峰值負載時，頻率將從 65 kHz 增加到 130 kHz，以滿足輸出功率要求。持續時間由內部設置為 30 ms。
AP3118 通過 HV 引腳提供內部高電壓?jiǎn)?dòng)功能，可降低待機損耗。HV 引腳還實現了 X-CAP 放電功能。當 X-CAP 連接系統時，會在交流線路電壓關斷時會使 X-CAP 自動放電，無需額外放電電阻。AP3118 集成了 VCC LDO 電路，允許 LDO 調節寬范圍 VCC_IN 以達到可接受的值，使其成為寬范圍輸出電壓應用的理想選擇。AP3118 還提供多種系統保護，例如次級側 OVP、次級側 UVP、恒定輸出限流、逐周期限流 (OCP)、欠壓保護、可編程外部 OTP 等。
AP3118 高電壓 PWM 控制器特性
多個工作模式：65 kHz CCM PWM 模式、綠色模式和猝發模式，從而優化所有負載水平下的效率
內部 100 V LDO 調節 VCC，適用于寬范圍輸出應用，并能簡化 BOM 數量和系統設計
恒定輸出限流，在寬范圍輸出條件下保持相同的過流點
高電壓?jiǎn)?dòng)/X-cap 放電功能，可實現超低待機功耗
Fs 能夠從 65 kHz 提高至 130 kHz，可滿足某些峰值負載應用
交流輸入欠壓保護 (BNO)，BNO 可以保護系統免受超低線路條件的損壞
AP3118 高電壓 PWM 控制器應用
USB PD
快速充電器
筆記本電腦適配器
通用型 AC-DC 適配器
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | AP3118GSTR-G1 | DC-DC電源芯片-電源管理 | AP3118是一款高性能多模式PWM控制器,專為高功率密度和全面保護而設計。它支持固定頻率的PWM控制,最高頻率可達130kHz。該控制器在輕載時進入綠色模式,降低開關頻率以提高效率,同時避免可聽噪聲。在峰值負載時,頻率會增加到120kHz以滿足輸出功率需求。AP3118還集成了多種系統保護功能,如次級側OVP、UVP、恒定輸出電流限制等。 | 在線訂購 |
