DACx0508 數模轉換器 (DAC)
Texas Instruments 的 DAC60508、DAC70508 和 DAC80508 （DACx0508 Digital-to-Analog Converters (DACs)）均為 8 通道、SPI、電壓輸出 DAC，具有精密內部基準電壓源
發布時間：2018-11-26
Texas Instruments DAC60508、DAC70508 和 DAC80508 是引腳兼容、低功耗、8 通道、緩沖電壓輸出的數模轉換器 (DAC)，分別具有 12 位、14 位和 16 位分辨率。DACx0508 包含 2.5 V 5 ppm/°C 的內部基準電壓源，在大多數應用中無需使用外部精密基準電壓源。用戶可選增益配置提供 1.25 V（增益 = 1/2）、2.5 V（增益 = 1）或 5 V（增益 = 2）的滿量程輸出電壓。這些器件采用 2.7 V 至 5.5 V 單電源供電，具有單調性，可提供 ±1 LSB INL 的高線性度。
與 DACx0508 的通信通過串行接口執行，該接口以最高 50 MHz 的時鐘速率運行。VIO 引腳可實現 1.7 V 至 5.5 V 的串行接口操作。DACx0508 的靈活接口使其可與各種行業標準的微處理器和微控制器配合使用。
DACx0508 集成了一個上電復位電路，可以在零電平或中間電平上電和維持 DAC 輸出，直到有效代碼寫入器件。這些器件在 5.5 V 時消耗 0.6 mA/通道的低電流，因此適用于電池供電設備。每通道關斷功能可將器件電流消耗降至 15μA。DACx0508 的工作溫度范圍為 -40°C 至 +125°C，采用小型封裝。
DACx0508 數模轉換器 (DAC)特性
性能：
INL：16 位分辨率時最大 ±1 LSB
總不可調整誤差 (TUE)：±0.1% FSR（最大值）
集成 2.5 V 精密內部基準：
初始精度：最大 ±5 mV
低漂移：2 ppm /°C 典型值，DAC80508
高驅動能力：20 mA，0.5 V（供電軌）
靈活的輸出配置：
用戶可選增益：2、1 或 1/2
重置為零刻度或中間刻度
清除輸出功能：DACx0508C
寬工作范圍：
電源：2.7 V 至 5.5 V.
溫度范圍：-40°C 至 +125°C
50 MHz SPI 兼容串行接口：
1.7 V 至 5.5 V 運行
菊花鏈運行
CRC 錯誤檢查
低功耗：5.5 V 時為 0.6 mA/通道
小封裝：

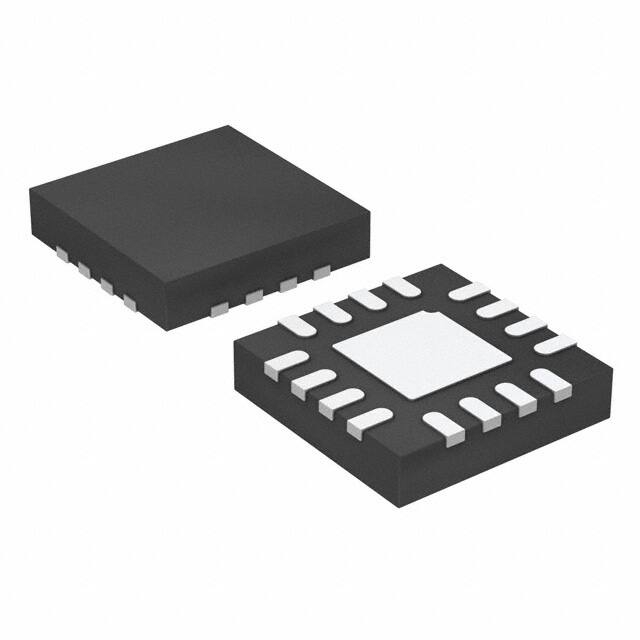

3 mm x 3 mm，16 引腳 WQFN

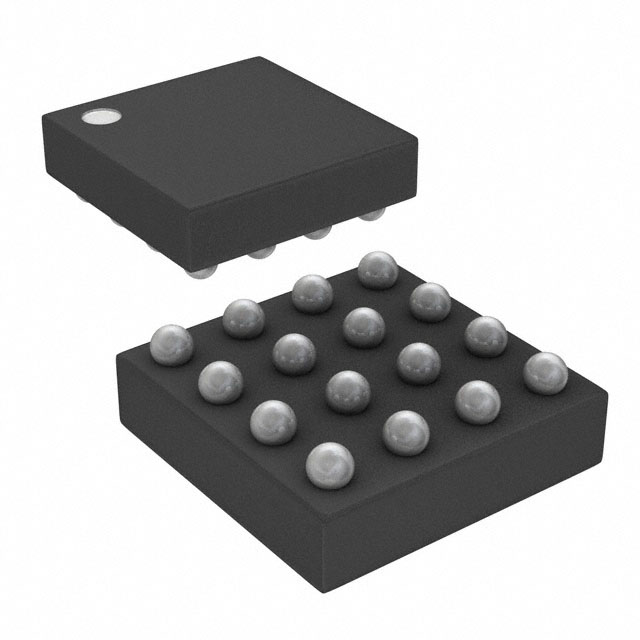

2.4 mm x 2.4 mm，16 引腳 DSBGA
DACx0508 數模轉換器 (DAC)應用
光纖網絡
無線基礎設施
工業自動化
數據采集系統
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | DAC60508ZRTET | 數模轉換器（DAC）-數據轉換器 | DAC60508 具有精密內部基準電壓的真正 12 位、8 通道、SPI、電壓輸出 DAC，采用微型 WCSP 封裝 | ￥174.63032 | 在線訂購 |
 | | DAC60508ZYZFT | 數模轉換器（DAC）-數據轉換器 | DAC60508 具有精密內部基準電壓的真正 12 位、8 通道、SPI、電壓輸出 DAC，采用微型 WCSP 封裝 | ￥175.45301 | 在線訂購 |
| | DAC60508MRTET | 數模轉換器（DAC）-數據轉換器 | 低功耗八通道緩沖電壓輸出數模轉換器，具有16/14/12位分辨率。 | ￥181.95205 | 在線訂購 |
| | DAC60508MYZFT | 數模轉換器（DAC）-數據轉換器 | IC DAC 12BIT V-OUT 16DSBGA | ￥181.09889 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
| | DAC70508MYZFT | 數模轉換器（DAC）-數據轉換器 | 低功耗八通道緩沖電壓輸出數模轉換器，具有16/14/12位分辨率。 | ￥219.09856 | 在線訂購 |
| | DAC70508ZRTET | 數模轉換器（DAC）-數據轉換器 | DAC70508 具有精密內部基準電壓的真正 14 位、8 通道、SPI、電壓輸出 DAC，采用微型 WCSP 封裝 | ￥141.98279 | 在線訂購 |
| | DAC70508ZYZFT | 數模轉換器（DAC）-數據轉換器 | DAC70508 具有精密內部基準電壓的真正 14 位、8 通道、SPI、電壓輸出 DAC，采用微型 WCSP 封裝 | 在線訂購 | |
| | DAC70508MRTET | 數模轉換器（DAC）-數據轉換器 | DAC70508 具有精密內部基準電壓的真正 14 位、8 通道、SPI、電壓輸出 DAC，采用微型 WCSP 封裝 | ￥219.20776 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
| | DAC80508MCYZFT | 數模轉換器（DAC）-數據轉換器 | DAC80508 具有精密內部基準電壓的真正 16 位、8 通道、SPI、電壓輸出 DAC | ￥233.26417 | 在線訂購 |
| | DAC80508MYZFT | 數模轉換器（DAC）-數據轉換器 | DAC80508 具有精密內部基準電壓的真正 16 位、8 通道、SPI、電壓輸出 DAC | ￥233.26417 | 在線訂購 |
| | DAC80508ZCYZFT | 數模轉換器（DAC）-數據轉換器 | DAC80508 具有精密內部基準電壓的真正 16 位、8 通道、SPI、電壓輸出 DAC | ￥157.99134 | 在線訂購 |
| | DAC80508ZYZFT | 數模轉換器（DAC）-數據轉換器 | DAC80508 具有精密內部基準電壓的真正 16 位、8 通道、SPI、電壓輸出 DAC | ￥233.14797 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | DAC70508EVM | 開發板/評估板/驗證板-開發板/套件/編程器 | EVAL BOARD FOR DAC70508 | 在線訂購 |
