采用小型 QFN 封裝的 MPM3811 電源模塊
MPS 采用小型 2 mm x 2 mm x 1.6 mm QFN 封裝的 MPM3811 2.3 V 至 5.5 V 輸入、1 A 電源模塊（MPM3811 Power Module in a Small QFN Package）
發布時間：2018-11-26

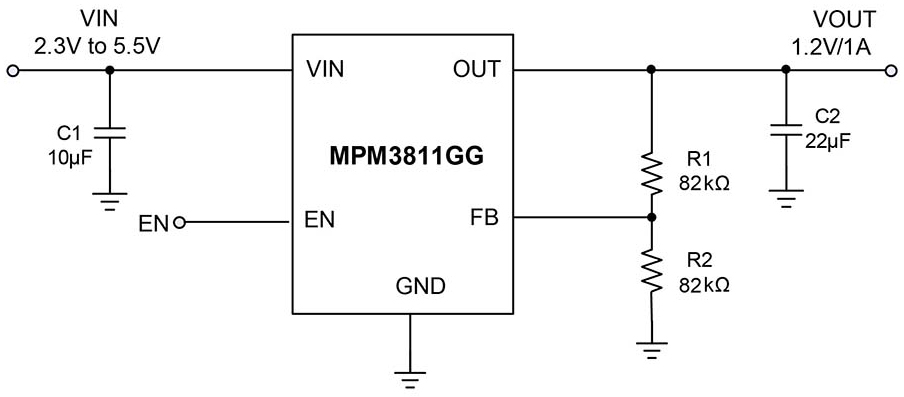

Monolithic Power Systems 的 MPM3811 是一款單芯片、降壓式開關模式轉換器，帶有內置、內部功率 MOSFET 和電感器。MPM3811 具有出色的負載和線路調節能力，在 2.3 V 至 5.5 V 輸入電壓下實現了 1 A 連續輸出電流。MPM3811 是各種應用的理想選擇，包括高性能 DSP、無線電源、便攜式和移動設備以及其他低功耗系統。輸出電壓可以調低至 0.6 V。只需輸入電容器、輸出電容器和反饋 (FB) 電阻即可完成設計。

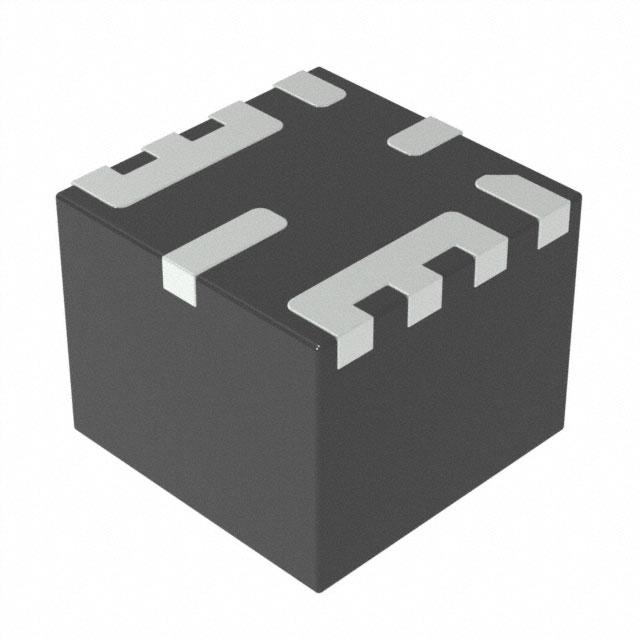

恒定導通時間 (COT) 控制方案實現了快速瞬態響應、高輕載效率和簡便環路穩定性。全面保護功能包括逐周期電流限制和熱關斷。MPM3811 需要最少數量的現成標準外部元器件，并采用超小型 QFN-10 (2 mm x 2 mm x 1.6 mm) 封裝。
采用小型 QFN 封裝的 MPM3811 電源模塊特性
峰值能效高達 91%
2.3 V 至 5.5 V 寬工作輸入電壓范圍
輸出電壓低至 0.6 V
100% 壓差占空比
1 A 輸出電流
2.2 MHz 頻率
用于電源定序的 EN
逐周期過流保護 (OCP)
0.5 ms 內部軟啟動 (SS) 時間
輸出放電
帶打嗝模式的短路保護
熱關斷
使用低 ESR 陶瓷電容器穩定
采用 QFN10 (2 mm x 2 mm x 1.6 mm) 封裝
采用小型 QFN 封裝的 MPM3811 電源模塊應用
光學模塊
物聯網設備
手持打印機/POS
便攜式設備
低電壓 I/O 系統電源
空間受限型系統
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | MPM3811GG-P | 隔離電源模塊-電源管理 | 非隔離 PoL 模塊 直流轉換器 1 輸出 0.6 ~ 1.2V 1A 2.3V - 5.5V 輸入 | 在線訂購 | |
| | MPM3811GG-Z | DC-DC電源模塊-電源管理 | 非隔離 PoL 模塊 直流轉換器 1 輸出 0.6 ~ 1.2V 1A 2.3V - 5.5V 輸入 | ￥7.24918 | 在線訂購 |
