帶集成電感器的 MPM3632C 降壓轉換器
MPS 帶集成電感的 MPM3632C 18 V 輸入、3 A 模塊式、同步、強制 CCM 降壓轉換器（MPM3632C Step-Down Converter with Integrated Inductor）
發布時間：2018-11-26
Monolithic Power Systems 的 MPM3632C 是一款降壓穩壓器模塊，集成了一個同步整流功率 MOSFET、電感器和三個電容器。MPM3632C 提供了一種非常緊湊的解決方案，只需輸入和輸出電容器即可實現 3A 的連續輸出電流，且在寬輸入范圍內具有出色的負載和線路調節能力。MPM3632C 工作采用固定的 3 MHz 開關頻率，具有恒定導通時間 (COT) 控制，可提供快速的負載瞬態響應。

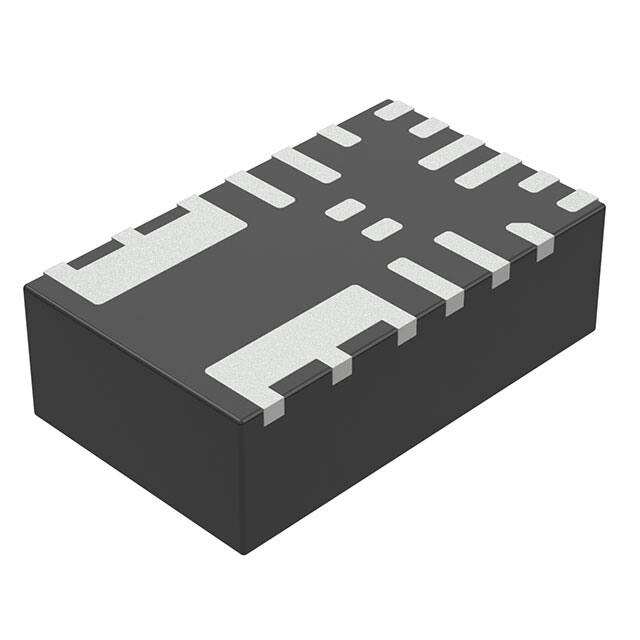

MPM3632C 消除了設計和制造風險，同時大大縮短了產品上市所需的時間。全面保護功能包括輸出過壓保護 (OVP)、過流保護 (OCP) 和熱關斷。MPM3632C 采用節省空間的 QFN-20 (3 mm x 5 mm x 1.6 mm) 封裝。
帶集成電感器的 MPM3632C 降壓轉換器特性
完整的開關電源
3 MHz 開關頻率
4 V 至 18 V 寬工作輸入電壓范圍
輸出電壓從 0.8 V 開始調節
內部固定軟啟動時間
3 A 連續輸出電流
強制 CCM 可實現低輸出紋波
電源良好 (PG) 指示燈
打嗝 OCP
輸出 OVP
熱關斷
快速瞬態響應
采用 QFN-20 (3 mm x 5 mm x 1.6 mm) 封裝
總解決方案尺寸：7 mm x 7.9 mm
帶集成電感器的 MPM3632C 降壓轉換器應用
服務器系統
診斷和成像設備
分布式電源系統
用于 FPGA、ASIC 和 DSP 的負載點
空間受限型應用
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | MPM3632CGQV-Z | DC-DC電源芯片-電源管理 | MPM3632C是一款集成了同步整流功率MOSFET、電感和3個電容的降壓調節模塊。具有3MHz的固定開關頻率,寬輸入工作電壓范圍（4V至18V）,3A的持續輸出電流,輸出電壓可調節最低至0.8V,具備多種保護功能。 | ￥12.75318 | 在線訂購 |
| | MPM3632CGQV-P | DC-DC電源芯片-電源管理 | IC REG BUCK ADJUSTABLE 3A 20QFN | 在線訂購 |
