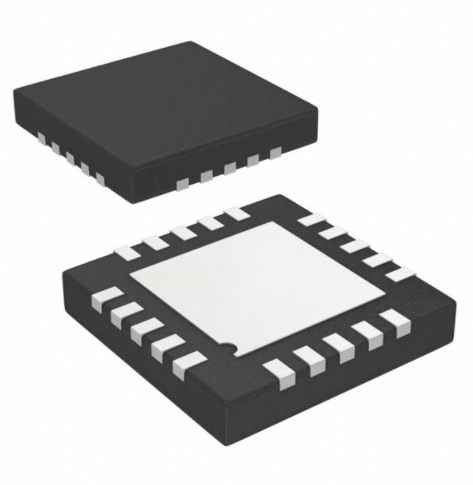

ADI 的 AD7291 是一款 12 位低功耗 8 通道逐次逼近型寄存器 (SAR) 模數轉換器 (ADC)，內置溫度傳感器。該 ADC 采用 3.3 V 單電源供電，具有 I2C 兼容接口。該器件內置 9 通道多路復用器以及跟蹤和保持放大器，可處理最高 30 MHz 的頻率。該器件具有片載 2.5 V 基準，可以禁用以允許使用外部基準電壓源。
AD7291 提供與 I2C 接口兼容的 2 線串行接口。I2C 接口支持標準和快速 I2C 接口模式。ADC 通常在不轉換時保持部分斷電狀態，而在進行轉換時上電。轉換過程可以通過命令模式控制，其中轉換發生在 I2C 寫操作或通過軟件控制選擇的自動循環模式。
AD7291 包括高精度帶隙溫度傳感器，通過 12 位 ADC 來監控和數字化，從而實現 0.25°C 的分辨率。該設備提供一個可編程定序器，實現了預編程轉換通道順序選擇。片上限制寄存器可以編程為轉換結果的上限和下限；當轉換結果違反編程設定的上限或下限時，超出范圍指示器輸出 (ALERT) 變?yōu)榛顒訝顟B(tài)。此輸出可用作中斷。
