LTC3880/LTC3887 DC/DC 同步穩壓器控制器
ADI 用于電信、配電和智能能源應用的電源管理器設備（LTC3880/LTC3887 DC/DC Synchronous Regulator Controllers）
發布時間：2018-11-26
Power by Linear?/Analog Devices LTC3880 和 LTC3887 是雙通道 PolyPhase? DC/DC 同步降壓型開關穩壓控制器，具有基于 I2C 的 PMBus 兼容串行接口。這些控制器使用恒定頻率、電流模式架構，并提供帶有圖形用戶界面 (GUI) 的 LTpowerPlay? 軟件開發工具?？墒褂猛獠颗渲秒娮鑼?duì)開關頻率、輸出電壓和器件地址進行編程。另外，參數可以通過數字接口設置或存儲在 EEPROM 中。可通過總線接口讀回電壓、電流、內部/外部溫度和故障狀態。
LTC3880 配備 5 V 線性穩壓器，而 LTC3880-1 則采用外部 5 V 電源，功耗極低。LTC3887 集成了柵極驅動器。LTC3887-1 具有三態 PWM 引腳，用于驅動 DrMOS 功率級。LTC3887-2 具有柵極驅動器，沒有 LDO，支持高達 34 V 的 VI。LTC3887 是 LTC3880 的增強版本，具有更大的輸出電壓范圍和更多數字功能。
這些控制器采用 40 引腳 QFN 封裝，溫度范圍為 -40°C 至 +125°C。LTC3880 和 LTC3887 非常適合電信，配電和智能能源應用。
LTC3880/LTC3887 DC/DC 同步穩壓器控制器特性
符合 PMBus/I2C 標準的串行接口
遙測回讀包括 VIN、IIN、VOUT、IOUT 、溫度、占空比和故障
可編程電壓、電流限制、數字軟啟動/停止、定序、裕量調節、OV/UV 和頻率同步（250 kHz 至 1 MHz）
整個溫度范圍內達到 ±0.5% 的輸出電壓精度
集成 16 位 ADC
內部 EEPROM 和 ECC 故障記錄
集成 N 溝道 MOSFET 柵極驅動器
最短導通時間：45 ns
寬 VIN 范圍：4.5 V 至 24 V
VOUT 范圍：0.5 V 至 5.5 V (VOUT0, VOUT1)
模擬電流模式控制環路
PolyPhase 應用的遠程差分感應
PolyPhase 最多六個相位的均流

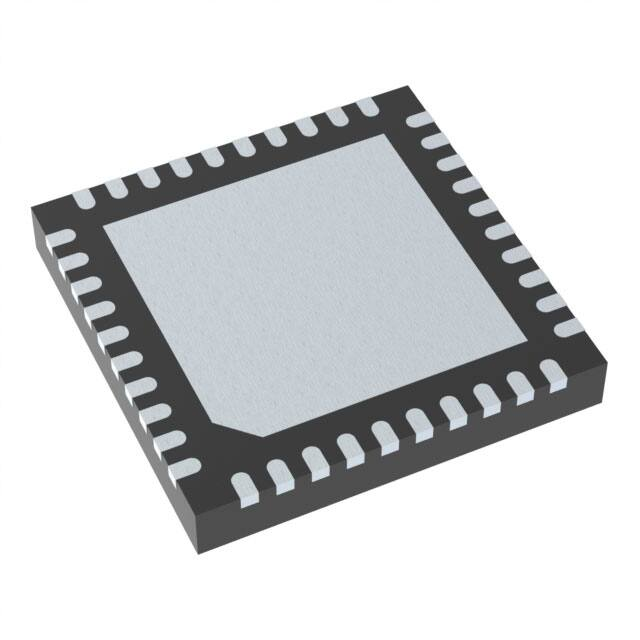

40 引腳 (6 mm × 6 mm) QFN 封裝
LTC3880/LTC3887 DC/DC 同步穩壓器控制器應用
電信、數據通信和存儲系統
高電流分布式電源系統
智能節能電源調節
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | DC1590B-B | DC/DC 與 AC/DC（離線）SMPS-開發套件/萬能板/PCB板-開發板/套件/編程器 | EVAL BOARD BUCK REG LTC3880 | 在線訂購 | |
 | | DC1613A | 開發板/套件/編程器配件-開發板/套件/編程器 | INTERFACE MOD FOR LTPOWERPLAY | 在線訂購 | |
 | | DC1709A | PROGRAM BOARD LTC3880 LTC3880-1 | 在線訂購 | ||
 | | DC1740A-B | DC/DC 與 AC/DC（離線）SMPS-開發套件/萬能板/PCB板-開發板/套件/編程器 | EVAL BOARD BUCK REG LTC3880 | 在線訂購 | |
 | | DC1753B-B | DC/DC 與 AC/DC（離線）SMPS-開發套件/萬能板/PCB板-開發板/套件/編程器 | EVALBOARDBUCKREGLTC3880VB | 在線訂購 | |
 | | DC1962C-KIT | 開發板/評估板/驗證板（廢棄） | EVAL BOARD PMBUS POWER MANAGER | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | LTC3880EUJ#PBF | DC-DC開關控制芯片-電源管理 | Buck Regulator Positive Output Step-Down I2C, PMBus DC-DC Controller IC 40-QFN (6x6) | 在線訂購 | |
 | | LTC3880EUJ#TRPBF | DC-DC開關控制芯片-電源管理 | 功能類型：降壓型 同步整流：是 輸出通道數：2 拓?fù)浣Y(jié)構：降壓式 輸入電壓：4.5V~24V | 在線訂購 | |
| | LTC3880EUJ-1#PBF | DC-DC開關控制芯片-電源管理 | IC REG CTRLR BUCK PMBUS 40QFN | 在線訂購 | |
| | LTC3880EUJ-1#TRPBF | DC-DC開關控制芯片-電源管理 | IC REG CTRLR BUCK PMBUS 40QFN | 在線訂購 | |
| | LTC3880IUJ#PBF | DC-DC開關控制芯片-電源管理 | IC REG CTRLR BUCK PMBUS 40QFN | 在線訂購 | |
| | LTC3880IUJ-1#PBF | DC-DC開關控制芯片-電源管理 | IC REG CTRLR BUCK PMBUS 40QFN | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
| | LTC3887EUJ#PBF | DC-DC開關控制芯片-電源管理 | ICREGCTRLRBUCKPMBUS40QFN | 在線訂購 | |
| | LTC3887EUJ-1#PBF | DC-DC開關控制芯片-電源管理 | ICREGCTRLRBUCKPMBUS40QFN | 在線訂購 | |
| | LTC3887EUJ-2#PBF | 電離裝置 | DUAL OUTPUT POLYPHASE STEP-DOWN | 在線訂購 | |
| | LTC3887IUJ#PBF | DC-DC開關控制芯片-電源管理 | ICREGCTRLRBUCKPMBUS40QFN | 在線訂購 | |
| | LTC3887IUJ-2#PBF | 電離裝置 | DUAL OUTPUT POLYPHASE STEP-DOWN | 在線訂購 |
