ADP1754/ADP1755 低壓差 (LDO) 穩壓器
Analog Devices 的 ADP1754 和 ADP1755 （ADP1754/ADP1755 Low Dropout (LDO) Regulators）是大功率小尺寸電源產品
發布時間：2018-11-26
Power by Linear ? / Analog Devices 的 ADP1754 和 ADP1755 是低壓差 (LDO) 線性穩壓器。這些穩壓器的工作電壓范圍為 1.6 V 至 3.6 V，輸出電流達 1.2 A。這些低 VIN/VOUT LDO 非常適合用于從 2.5 V 至 1.8 V I/O 電壓軌工作的納米 FPGA 封裝的穩壓以及提供低至 0.75 V 的內核電壓。它們采用先進的專有架構，提供高電源抑制、低噪聲，并通過一個 4.7 μF 的小型陶瓷輸出電容實現出色的線路和負載瞬態響應。
ADP1754 提供七種固定輸出電壓選項。ADP1755 采用可調節版本，可通過外部分壓器提供 0.75 V 至 3.0 V 的輸出電壓。ADP1754 和 ADP1755 允許連接外部軟啟動電容，以對啟動進行編程。電源良好輸出允許電源系統監視器以數字方式檢查輸出電源軌電壓的健康狀況。

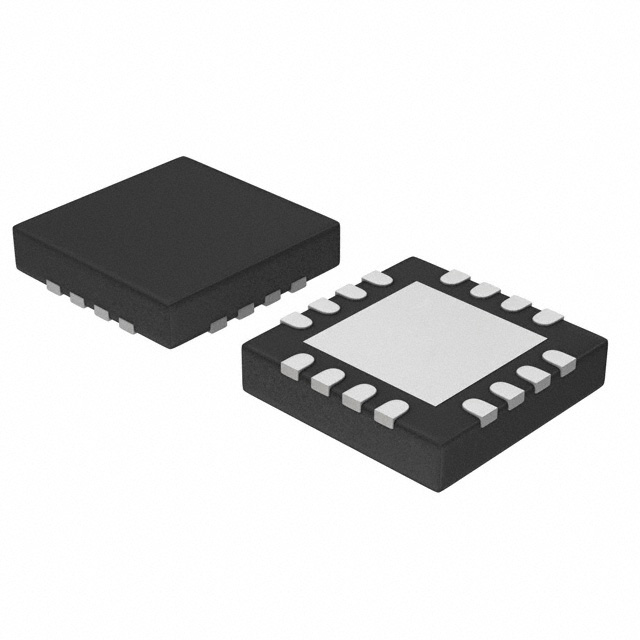

ADP1754 和 ADP1755 采用 16 引腳 LFCSP 封裝，使其成為緊湊型解決方案，同時還為最高需要 1.2 A 輸出電流和小尺寸封裝的應用提供出色的散熱性能。
ADP1754/ADP1755 低壓差 (LDO) 穩壓器特性
輸入電壓范圍：1.6 V 至 3.6 V
最大輸出電流：1.2 A
低關斷電流：<2 μA
極低壓差：105 mV @ 1.2 A 負載
初始精度：線路、負載精度 ±1%，溫度：±2%
七個固定輸出電壓選項，軟啟動 0.75 V 至 2.5 V (ADP1754)
可調輸出電壓選項，軟啟動 0.75 V 至 3.3 V (ADP1755)
高 PSRR（詳見規格書）
23 μVRMS，在 0.75 V 輸出時
利用小型 4.7 μF 陶瓷輸出電容器保持穩定性
出色的負載和線路瞬態響應
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADP1754ACPZ-1.2-R7 | 線性穩壓器/LDO-電源管理 | 在線訂購 | ||
 | | ADP1754ACPZ-1.5-R7 | 線性穩壓器/LDO-電源管理 | IC REG LINEAR 1.5V 1.2A 16LFCSP | ￥22.46400 | 在線訂購 |
| | ADP1754ACPZ-1.8-R7 | 線性穩壓器/LDO-電源管理 | IC REG LINEAR 1.8V 1.2A 16LFCSP | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADP1755ACPZ-R7 | 線性穩壓器/LDO-電源管理 | IC REG LIN POS ADJ 1.2A 16LFCSP | ￥12.30900 | 在線訂購 |
