帶有四個高精度電流阱的 AL3065A 升壓控制器
Diodes 的 AL3065A （AL3065A Boost Controller with Four High-Precision Current Sinks）為 LED 電視和顯示器提供了經濟高效的 LED 背光解決方案
發布時間：2018-11-26
Diodes AL3065A 是一款高度集成的 4 通道灌電流升壓控制器，具有 4.5 V 至 33 V 的寬電壓工作范圍。每個通道的電流可通過外部電阻輕松編程，范圍為 20 mA 至 400 mA。任何通道之間的電流匹配度均為 ±0.5%（典型值）。該器件工作頻率在 0.1 MHz - 1 MHz 范圍內可調。
AL3065A 可通過三種不同模式調光：直接 PWM 調光、PWM 至模擬調光或 DC 至模擬調光。
AL3065A 具有全面保護功能，包括逐周期電流限制，軟啟動、欠壓鎖定 (UVLO)、可編程過壓保護 (OVP)、超溫保護 (OTP)、開路/短路 LED 保護、肖特基二極管短路和開路保護、電感器短路保護和 VOUT 短路保護。
帶有四個高精度電流阱的 AL3065A 升壓控制器特性
輸入電壓范圍：4.5 V 至 33 V
采用 5 V、12 V 和 24 V 電源軌供電
驅動 4 個 LED 串，每串 250 mA，最大 400 mA 脈沖電流
驅動多通道，最多 4 個串，400 mA 脈沖電流和寬調光能力
工作頻率可在 0.1 MHz 至 1 MHz 范圍內調節
支持靈活的工作頻率，選擇合適的電感并優化 EMI 解決方案
支持模擬和直接 PWM (10,000:1) 調光控制
多種多樣的寬調光范圍，適用于大面板亮度變化
一流的頻道匹配：
任何通道之間的電流匹配在 IOUT = 55 mA/CH 時為 ±0.5%
任何通道之間的電流匹配在 IOUT = 5.5 mA/CH 時為 ±1.5%
完全保護：
內置軟啟動 UVLO，可編程 OVP、OCP、OTP，開路/短路 LED 保護，VOUT 短路，肖特基二極管開路/短路保護，以及電感器短路保護
帶有四個高精度電流阱的 AL3065A 升壓控制器應用
LCD 顯示器
電視
LCD 模塊
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

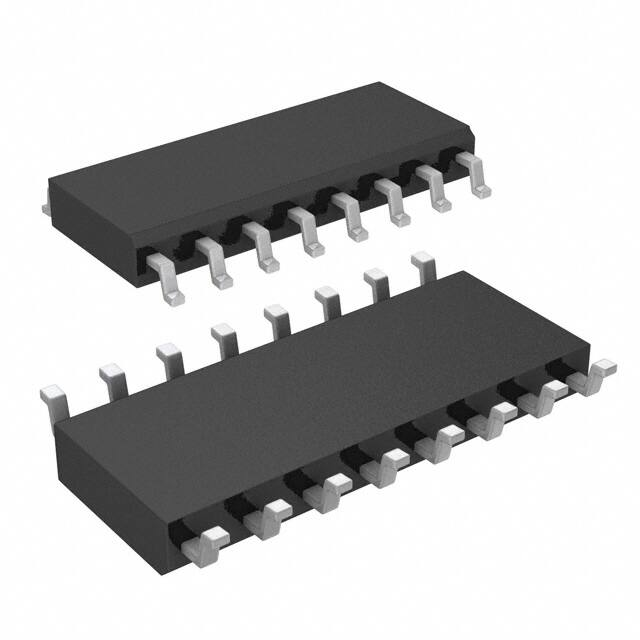

 | | AL3065AS16-13 | LED/照明驅動器-電源管理 | 在線訂購 |
