LTC7815 三路輸出降壓/降壓/升壓控制器
Linear 的開關穩壓器（LTC7815 Triple Output Buck/Buck/Boost Controller）專用于始終開啟型和啟停型汽車和電池系統
發布時間：2018-06-13
Power by Linear/Analog Devices LTC7815 是三路輸出（降壓/降壓/升壓）同步 DC/DC 開關穩壓器控制器，可驅動所有 N 溝道功率 MOSFET 級。恒頻電流模式架構提供了高達 2.25 MHz 的可鎖相頻率。這款穩壓器 LTC7815 工作電壓為 4.5 V 至 38 V 輸入電源范圍。當從升壓轉換器或另一輔助電源的輸出獲得偏置時，LTC7815 在啟動后能以低至 2.5 V 的輸入電壓工作。
28 μA 空載靜態電流延長了電池供電型系統的工作時間。通過 OPTI-LOOP? 補償功能，可在一個很寬的輸出電容和 ESR 數值范圍內優化瞬態響應。LTC7815 具有用于降壓的 0.8 V 基準電壓、用于升壓的 1.2 V 基準電壓和電源良好輸出指示。PLLIN/MODE 引腳可選擇在輕負載條件下以猝發模式、脈沖跳躍模式或連續導通電流模式工作。LTC7815 專用于始終開啟和啟停型汽車和電池系統。
LTC7815 三路輸出降壓/降壓/升壓控制器特性
雙路降壓 + 單路升壓同步控制器
輸入電壓范圍：4.5 V 至 38 V
通過冷起動后低至 2.5 V 輸入電源電壓保持輸出調節
降壓輸出電壓范圍：0.8 V ≤ VOUT ≤ 24 V
升壓輸出電壓高達 60 V
低工作 IQ：28 μA（一個通道開啟）
RSENSE 或 DCR 電流檢測
100% 占空比的升壓同步 MOSFET，包括猝發模式工作
鎖相頻率：320 kHz 至 2.25 MHz
可編程固定頻率（320 kHz 至 2.25 kHz）
溫度范圍：-40°C 至 +125°C

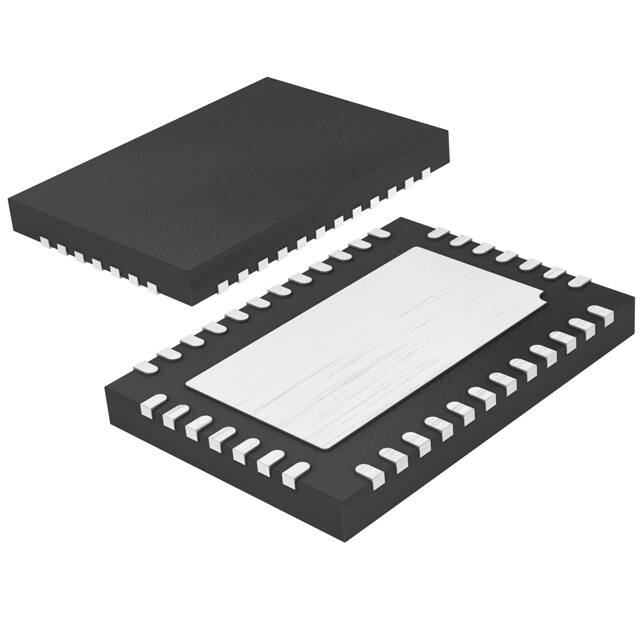

封裝/外殼：38-QFN
LTC7815 三路輸出降壓/降壓/升壓控制器應用
汽車
電池
分布式電源系統
多路輸出電源應用
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | LTC7815EUHF#PBF | DC-DC電源芯片-電源管理 | 低 IQ、2.25MHz、三路輸出、降壓 / 降壓 / 升壓型同步控制器 | 在線訂購 | |
| | LTC7815IUHF#PBF | DC-DC電源芯片-電源管理 | 低 IQ、2.25MHz、三路輸出、降壓 / 降壓 / 升壓型同步控制器 | 在線訂購 | |
| | LTC7815HUHF#PBF | DC-DC電源芯片-電源管理 | 穩壓器-正-輸出-升壓-升壓-降壓-DC-DC-切換控制器-IC-38-QFN（5x7） | 在線訂購 |
