Mill-Max 擴展其 PCB 銷釘產品，推出四個專門設計用于壓入 PCB 電鍍通孔的引腳，以實現安全連接，同時保持電鍍通孔的完整性和連續性。這類 PCB 引腳釘具有方形壓配式幾何形狀和傾斜的通風孔特征，使其適用于無焊壓接或壓入配接和焊接式 PCB 端接。

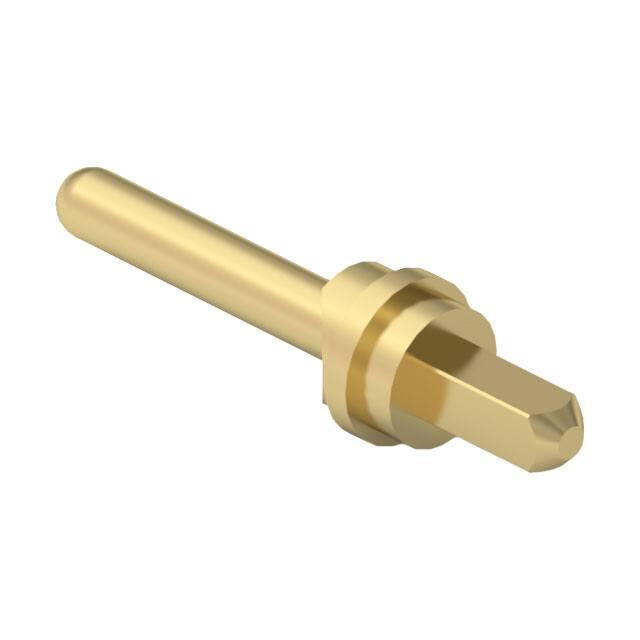

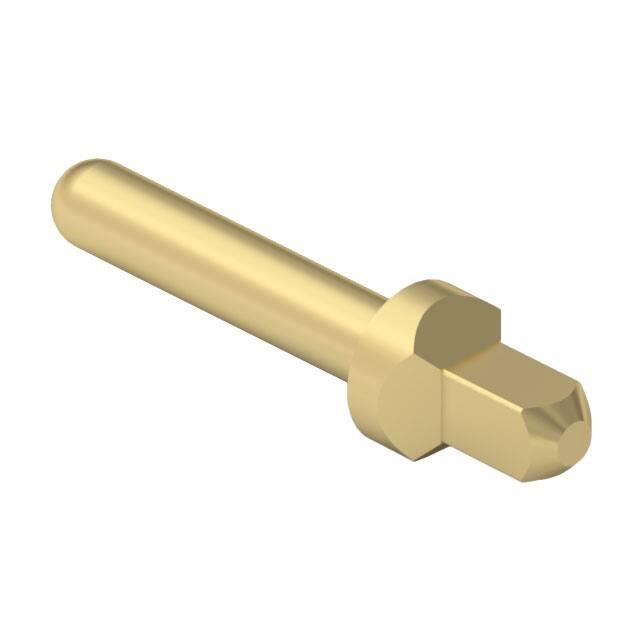

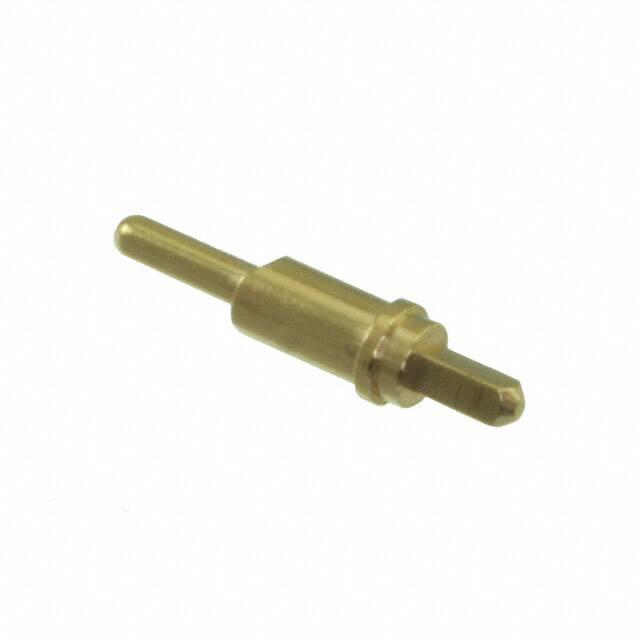

這四個引腳是雙尾頭銷，具有方形壓合柄、圓形尾部和中間支撐部分。當這些引腳被壓入電鍍通孔時，正方形尖端（主直徑或外切直徑）被置入或嵌入孔中，其扁平側（小直徑或內切直徑）用于釋放壓力，以使電鍍通孔的其余部分保持完好。這使得引腳壓下后內層電路板不會斷開。在通孔尺寸指定正確的情況下，這一多邊形壓合特征使得引腳能可靠地在通孔中固定，并保持連續通過所有的 PCB 層。
通常，這些引腳在機械/電氣要求更高的應用中用作輸出端子，這類應用如電源、電源轉換器、整流器、繼電器以及任何受到盲配接影響或遭受粗暴搬運的設備。壓配端終止于設備內部的電路板，而外露的尾部通常插入插座或由用戶焊接到 PCB 孔中。在后一種情況下，位于引腳端部的通風孔用于逸出焊接氣體，從而確保更好的焊料流動。這些引腳的另一個常見用途就是電路板堆疊應用，特別是那些用于電源環境中的電路板堆疊應用。Mill-Max 采用先進的加工技術制造具有精密壓合特征的銷釘，以適應各種孔徑尺寸和裝配要求，且這些引腳的自身長度精確，可在電路板之間實現一致的受控式支座高度。
