薄膜功率電感器 - LPWI 系列
Littelfuse 的 LPWI 系列（Thin Film Power Inductors - LPWI Series）采用金屬合金復合材料制造，具有高耐用性和高可靠性
發布時間：2018-11-26
Littelfuse 的 LPWI 系列功率電感器基于薄膜光刻技術，可為電源應用提供緊湊、扁平的尺寸并帶來低損耗和高能效特性。金屬合金復合薄膜材料實現了小型化。它還實現了高耐久性和產品可靠性，具有出色的溫度飽和特性。
規格
電流飽和度：1.5 A 至 6.8 A
額定電流：1.7 A 至 5.8 A
直流電阻 (DCR)：21 毫歐（最大值）至 150 毫歐（最大值）
電感：240 nH 至 2.2μH
電感頻率（測試）：1 MHz
核心材料：金屬復合材料
安裝類型：表面貼裝
工作溫度：-40°C 至 +125°C
包裝：卷帶 (TR)
屏蔽與否：屏蔽
公差：±20%
類型：薄膜
薄膜功率電感器 - LPWI 系列特性
采用薄膜光刻技術，結構緊湊，外形小巧
金屬合金復合材料具有高可靠性
大電流類型
效率高，ISAT 等級：Δ溫度值高達 95%
直流電阻低至 17 毫歐（典型值）
磁屏蔽
薄膜功率電感器 - LPWI 系列應用
常用電子設備中的 DC-DC 轉換器和電源模塊
智能手機和平板電腦
便攜式/可穿戴設備
游戲機、POS、VR、加密狗和物聯網模塊
像 PDP、液晶電視、DVD 播放器、PC、音頻播放器、DSC、機頂盒、筆記本電腦、SSD、物聯網模塊和家庭自動化之類消費類產品
充電寶和打印機
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

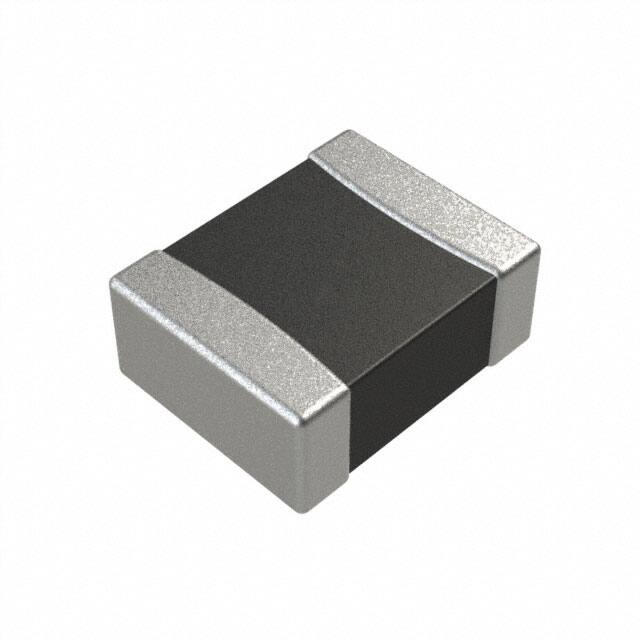

 | | LPWI201608SR24T | 固定電感器-電感器 | 固定電感器 0806 240nH ±20% 4.2A 25mΩ | 在線訂購 | |
_tmb.jpg) | | LPWI201608SR47T | 固定電感器-電感器 | FIXED IND 470NH SMD | 在線訂購 | |
| | LPWI201608SR68T | 功率電感-電感器 | 固定電感器 0806 680nH ±20% 3.1A 55mΩ | 在線訂購 | |
| | LPWI201608S1R0T | 功率電感-電感器 | 固定電感器 0806 1μH ±20% 3A 65mΩ | ￥1.78425 | 在線訂購 |
| | LPWI201608S1R5T | 固定電感器-電感器 | FIXED IND 1.5UH SMD | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

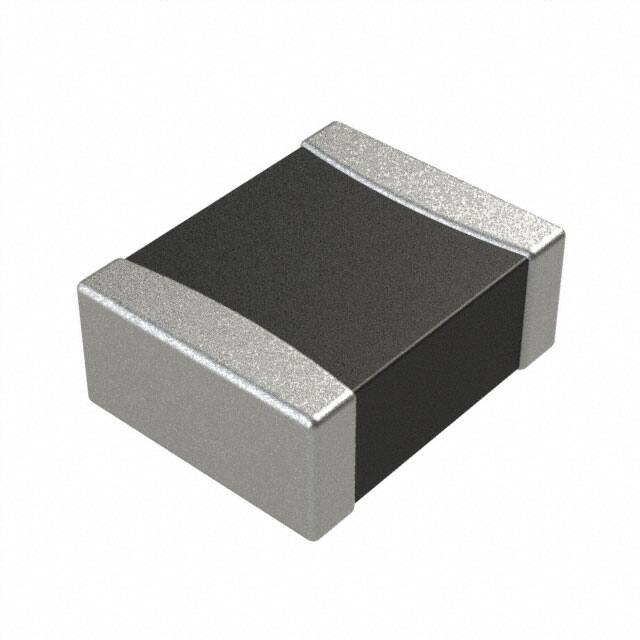

_tmb.jpg) | | LPWI252010SR33T | 功率電感-電感器 | FIXED IND 330NH 5.8A 25 MOHM SMD | 在線訂購 | |
 | | LPWI252010SR47T | 功率電感-電感器 | 固定電感器 1008 470nH ±20% 4.1A 30mΩ | 在線訂購 | |
 | | LPWI252010SR68T | 功率電感-電感器 | 固定電感器 1008 680nH ±20% 3.8A 45mΩ | 在線訂購 | |
| | LPWI252010S1R0T | 功率電感-電感器 | 固定電感器 1008 1μH ±20% 3.5A 50mΩ | ￥1.24753 | 在線訂購 |
| | LPWI252010S1R5T | 固定電感器-電感器 | 固定電感器 1008 1.5μH ±20% 2.8A 80mΩ | 在線訂購 |
