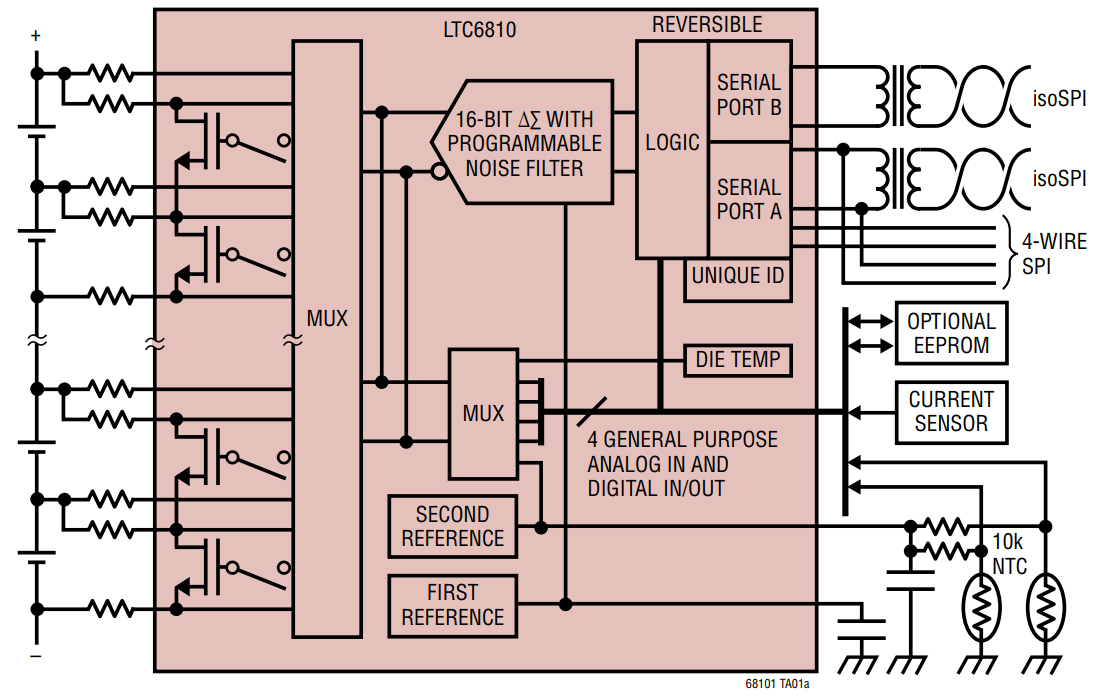

Power by Linear?/Analog Devices LTC6810 是一款多芯電池組監視器。這些監視器最多可測量六節串聯電芯，總測量誤差小于 1.8 mV。0 V - 5 V 電池測量范圍使得 LTC6810 能夠適應大多數的電池化學材料。所有六節電芯可以在 290 μs 內完成測量，并且可以選擇較低的數據采集速率來實現高降噪水平。每個 LTC6810 都有一個 isoSPI? 接口，用于高速、射頻抗擾和長距離通信。
多個 LTC6810-1 器件可以串聯，允許同時對較長的高壓電池組進行監控，并為所有設備提供一個主機處理器連接。LTC6810-1 支持雙向操作，即使有一條線斷開也可以進行通信。使用 LTC6810-2，多個器件并聯連接到主機處理器，每個設備都單獨尋址。
LTC6810 可以直接從電池組或獨立電源供電。監視器包括每個單元的被動平衡，每個單元具有 PWM 占空比控制，并具有執行冗余電芯測量的能力。其他特性包括板載 5 V 穩壓器、4 個通用 I/O 線和電流消耗降至 4μA 的休眠模式。該顯示器采用 44 引腳 SSOP 封裝，溫度范圍為 -40°C 至 +85°C 和 +125°C。LTC6810 非常適用于備用電池系統、電動和混合動力汽車。
