射頻雙接收器 (ADRV9008)、收發器 (ADRV9009）
Analog Devices 針對 3G、4G 和 5G 應用的 RadioVerse 解決方案（Dual RF Receiver (ADRV9008), Transceiver (ADRV9009)）
發布時間：2018-11-26
ADI 的 ADRV9008/ADRV9009 是高度集成的敏捷型射頻 (RF) 雙接收器和雙收發器，提供集成的合成器和數字信號處理功能。這些 IC 提供了 3G 和 4G 宏單元 TDD 基站應用所需的通用高性能和低功耗組合。
接收器由兩個獨立的寬帶寬 (BW) 直接轉換接收器組成，具有先進動態范圍。完整的接收子系統包括自動和手動衰減控制、直流偏移校正、正交誤差校正 (QEC) 和數字濾波，消除了數字基帶中對這些功能的需要。同時集成了射頻前端控制和多個輔助功能，如模數轉換器 (ADC)、數模轉換器 (DAC) 和用于功率放大器 (PA) 的通用輸入/輸出 (GPIO)。
發射器 (ADRV9009) 采用創新的直接轉換調制器，可實現高調制精度和極低的噪聲。觀測路徑由具有先進動態范圍的寬帶寬直接轉換接收器組成。發射器采用創新的直接轉換調制器，可實現高調制精度和極低的噪聲。

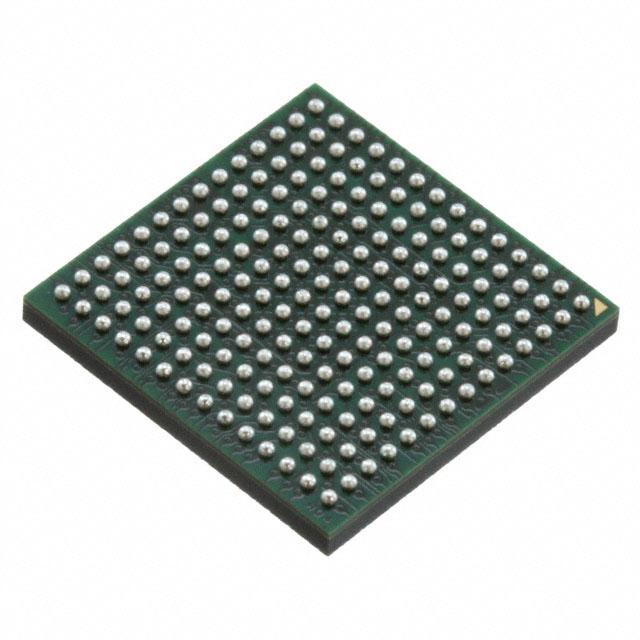

ADRV9008/AERV9009 的內核可直接由 1.3 V 和 1.8 V 穩壓器供電，并通過標準的 4 線串行端口進行控制。另外還包括全面的省電模式，以最大限度地降低正常使用時的功耗。ADRV9008/ADRV9009 采用 12 mm x 12 mm、196 球芯片級球柵陣列 (CSP_BGA) 封裝。
射頻雙接收器 (ADRV9008)、收發器 (ADRV9009）特性
雙接收器
雙發射器 (ADRV9009）
最大接收器帶寬：200 MHz
最大可調諧發射器合成帶寬：450 MHz
最大觀測接收器帶寬：450 MHz
全集成小數 N、射頻合成器
全集成時鐘合成器
針對射頻 LO 和基帶時鐘的多芯片相位同步
JESD204B 數據路徑接口
可調諧范圍：75 MHz 至 6000 MHz
雙輸入共享觀察接收器
射頻雙接收器 (ADRV9008)、收發器 (ADRV9009）應用
3G/4G/5G TDD 宏單元基站
TDD 有源天線系統
大規模 MIMO
相控陣雷達
電子戰
軍事通信
便攜式測試設備
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADRV9008-1W/PCBZ | 開發板/評估板/驗證板-開發板/套件/編程器 | - ADRV9008-1 接收器 75MHz ~ 6GHz 評估板 | 在線訂購 | |
| | ADRV9008-2W/PCBZ | 開發板/評估板/驗證板-開發板/套件/編程器 | - ADRV9008-2 接收器 75MHz ~ 6GHz 評估板 | 在線訂購 | |
| | ADRV9009-W/PCBZ | 時鐘/計時 - 時鐘緩沖器，驅動器 | DUAL RF RX/TX/ORX EVALUATION BOA | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | ADRV9008BBCZ-1 | RF收發器模塊-射頻/IF和RFID | 手機 RF 收發器模塊 75MHz ~ 6GHz 表面貼裝型 | 在線訂購 | |
 | | ADRV9008BBCZ-1REEL | 特殊專用邏輯-邏輯及時序器件 | 在線訂購 | ||
| | ADRV9008BBCZ-2 | 傳感器及探測器接口芯片-接口及驅動芯片 | ADRV9008BBCZ-2 | 在線訂購 | |
| | ADRV9008BBCZ-2REEL | 特殊專用邏輯-邏輯及時序器件 | 在線訂購 | ||
| | ADRV9009BBCZ | RF收發器模塊-射頻/IF和RFID | RF Transceiver Integrated Dual RF Rx/Tx/ORx | 在線訂購 | |
| | ADRV9009BBCZ-REEL | 特殊專用邏輯-邏輯及時序器件 | 在線訂購 |
