采用 SOT-227 封裝的電源模塊
Vishay 有七款分別帶 MOSFET 和標準、FRED Pt? 和 TMBS? 二極管的電源模塊（Power Modules in the SOT-227 Package）
發布時間：2018-11-26
Vishay 的電源模塊提供單相橋式和單開關拓?fù)浣Y(jié)構，適用于各種電流和電壓額定值。這七款器件采用 ThunderFET? 功率 MOSFET 和標準，F(xiàn)RED Pt 以及 Trench MOS 勢壘肖特基 (TMBS) 二極管。其內容包括：
采用 ThunderFET 功率 MOSFET，電壓為 150 V 和 200 V 的單開關模塊
采用 SOT-227 封裝的 1200 V 絕緣標準恢復整流器模塊
超高速整流器模塊，采用 300 V 電壓雙拓?fù)浣Y(jié)構
超快單相橋式整流器模塊
170 V TMBS 整流器模塊
競爭對手的工作溫度為 +150°C，而我么的功率 MOSFET/超高速和 TMBS 模塊可提供 +175°C 的高溫性能。
采用 SOT-227 封裝的電源模塊特性

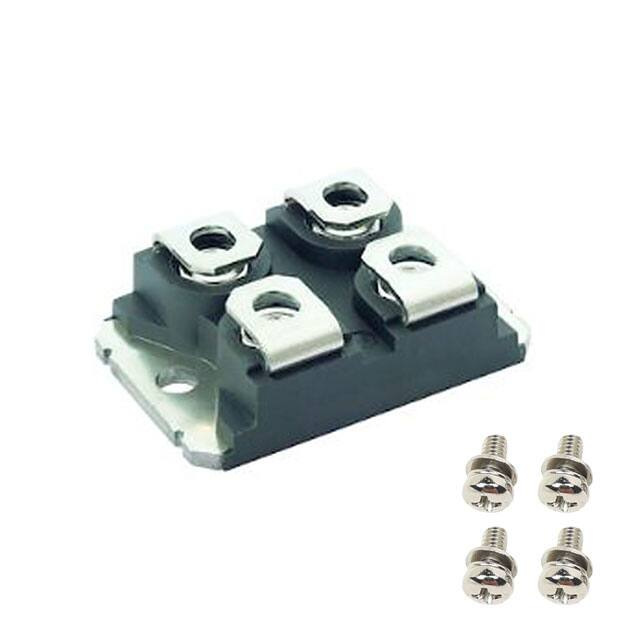

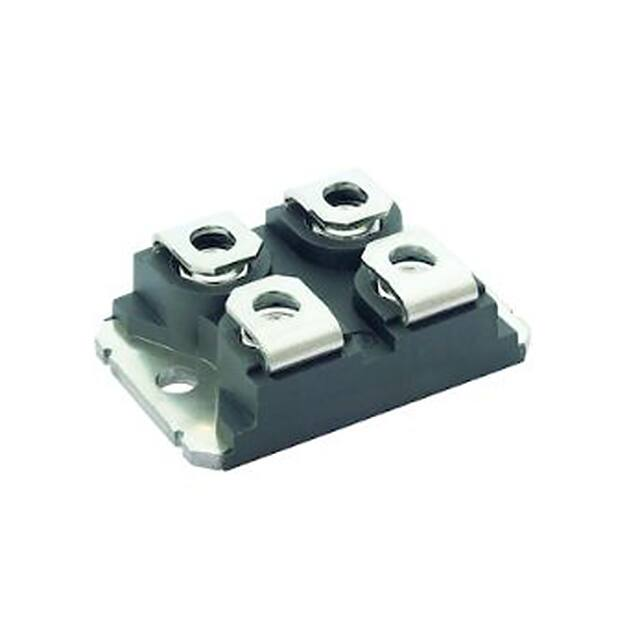

SOT-227 封裝
單開關模塊
采用 150 V 和 200 V ThunderFET 功率 MOSFET
最大電流 400 A
導通電阻 10 V 時低至 1.93 mΩ
柵極電荷為 250 nC
1200 V 絕緣標準恢復整流器模塊
雙拓?fù)?/p>
正向電流最高至 220 A
0.26°C/W 結至外殼的低熱阻
低正向電壓降至 1.22 V
300 V 和 650 V 絕緣極快速和超快速整流器模塊
特有 FRED Pt 二 極管
雙相和單相橋拓?fù)?/p>
軟恢復特性
低至 58 ns 的快速反向恢復時間
電流最高 280 A
170 V 絕緣 TMBS 整流器模塊
雙拓?fù)?/p>
電流最高 300 A
200 A 時低正向電壓為 0.98 V
每腿 0.26°C/W 結至外殼的低熱阻（每模塊 0.13°C/W）
符合 RoHS 標準并通過 UL 認證
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | VS-FC420SA15 | MOSFETs-晶體管 | MOSFET N-CH 150V 400A SOT227 | 在線訂購 | |
 | | VS-FC270SA20 | MOSFETs-晶體管 | MOSFET N-CH 200V 287A SOT227 | ￥237.08567 | 在線訂購 |
| | VS-UFH280FA30 | 快/超快恢復二極管-二極管 | 二極管陣列 2 個獨立式 300 V 160A（DC） 底座安裝 SOT-227-4，miniBLOC | ￥296.79550 | 在線訂購 |
 | | VS-RA160FA120 | 整流二極管-二極管 | DIODE MODULE 1200V 91A SOT227 | 在線訂購 | |
| | VS-RA220FA120 | 整流二極管-二極管 | DIODE MODULE 1200V 108A SOT227 | 在線訂購 | |
| | VS-QA300FA17 | 整流二極管-二極管 | DIODE MODULE 170V 300A SOT227 | 在線訂購 | |
 | | VS-UFH60BA65 | 橋式整流器/整流橋-二極管 | BRIDGE RECT 1P 650V 60A SOT227 | 在線訂購 |
