ADRF6720寬帶正交調制器
ADI公司的ADRF6720寬帶正交調制器（ADRF6720 Wideband Quadrature Modulator）適用于3G和4G通信
發布時間：2018-11-26
ADI公司的ADRF6720 是一款寬帶正交調制器，集成合成器，非常適合3G和4G通信系統。ADRF6720由高線性度寬帶調制器，集成小數N分頻鎖相環（PLL）和四個低相位噪聲多核電壓控制振蕩器（VCO）組成。
ADRF6720本振（LO）信號可以通過片內整數N和小數N分頻合成器在內部產生，也可以通過高頻低相位噪聲LO信號在外部產生。內部集成合成器使用多核VCO實現從356.25 MHz到2855 MHz的LO覆蓋。在內部LO產生或外部LO輸入的情況下，使用2分頻分相器產生正交信號。當ADRF6720采用外部1×LO輸入工作時，多相濾波器會產生混頻器的正交輸入。ADRF6720提供數字可編程性，適用于載波饋通優化，邊帶抑制，HD3 / IP3優化以及高端或低端LO注入。
ADRF6720采用先進的硅鍺BiCMOS工藝制造。它采用40引腳，符合RoHS標準的6 mm×6 mm LFCSP封裝，帶有裸露焊盤。性能指定在-40°C至+ 85°C的溫度范圍內。
ADRF6720寬帶正交調制器特性
具有集成小數N分頻PLL的I / Q調制器
RF輸出頻率范圍：700 MHz至3,000 MHz
內部LO頻率范圍：356.25 MHz至2,855 MHz
輸出P1dB：2,140 MHz時為12.2 dBm
輸出IP3：2,140 MHz時為32.6 dBm
載波饋通：2,140 MHz時為-40.3 dBm
邊帶抑制：2,140 MHz時為-37.6 dBc
本底噪聲：2,140 MHz時為-157.9 dBm / Hz
基帶1 dB調制帶寬：> 1,000 MHz
基帶輸入偏置電平：0.5 V.
電源：3.3 V / 425 mA
集成RF可調諧巴倫，允許單端RF輸出
多核集成VCO
HD3 / IP3優化
邊帶抑制和載波饋通優化
高側/低側LO注入
可通過3線串行端口接口（SPI）進行編程
40引腳6 mm×6 mm LFCSP
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

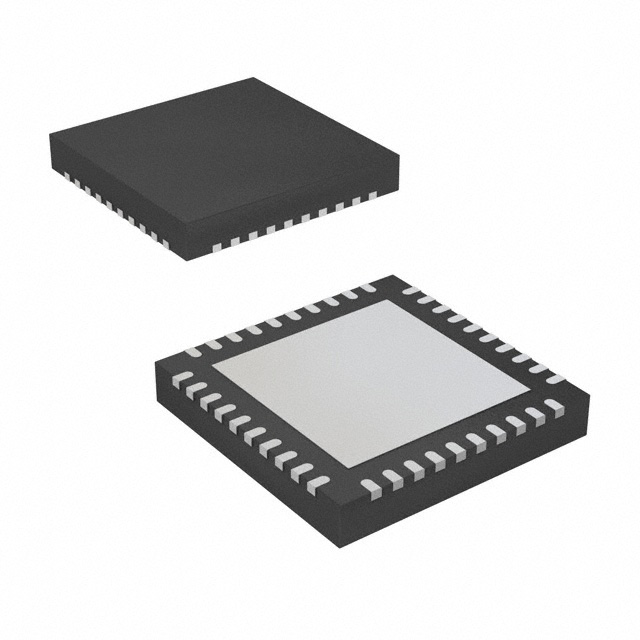

 | | ADRF6720-27ACPZ-R7 | RF其它IC和模塊-射頻器件 | RF Modulator IC 400MHz ~ 3GHz 40-WFQFN Exposed Pad, CSP | 在線訂購 | |
| | ADRF6720ACPZ-R7 | RF調制器-射頻/IF和RFID | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

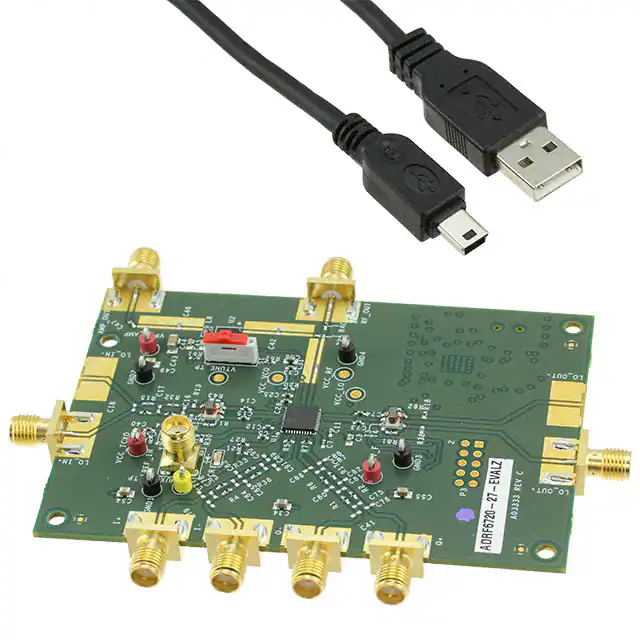

 | | ADRF6720-27-EVALZ | RF其它IC和模塊-射頻器件 | EVAL BOARD FOR ADRF6720-27 | 在線訂購 |
