PGA305 信號調節器
Texas Instruments 的 PGA305 （PGA305 Signal Conditioner）用于各種應用中的阻性傳感和模擬輸出，以測量壓力和溫度
發布時間：2018-12-19
Texas Instruments 的 PGA305 器件為壓阻式和應變式壓力傳感元件提供接口。這是一個完整的片上系統 (SoC) 解決方案，具有可編程模擬前端 (AFE)、模數轉換器 (ADC) 和數字信號處理 (DSP)，可直接連接到傳感元件。PGA305 包括集成穩壓器和振蕩器，可最大限度減少外部元件的數量。它可以采用三階溫度和非線性補償來實現高精度。該設備使用集成的 I2C 接口或單線串行接口 (OWI)實現外部通信及簡化系統校準過程。集成的數模轉換器 (DAC) 支持絕對電壓、比率電壓和 4 mA 至 20 mA 電流環路輸出。
PGA305 信號調節器特性
模擬特性：
針對阻性橋式傳感器的模擬前端
可支持 1 mV/V 至 135 mV/V 的傳感器靈敏度
片載溫度傳感器
可編程增益
用于信號通道的 24 位三角積分型 ADC
用于溫度通道的 24 位三角積分型 ADC
14 位輸出 DAC
一般特性：
工業溫度范圍：-40°C 至 +150°C
電源：
片上電源管理可接受 3.3 V 至 30 V 的寬電源電壓
集成反向保護電路
數字功能：
在整個溫度范圍內，滿量程輸出 (FSO) 誤差 <0.1%
系統響應時間：<220 μs
三階偏移、增益和非線性溫度補償
診斷功能
集成 EEPROM，可用于器件操作、校準數據和用戶數據
外設特性：
I2C 接口，用于數據讀取和設備配置
OWI 支持通過電源引腳進行通信，無需使用額外的線路
4 mA 至 20 mA 電流環路接口
比例和絕對電壓輸出
PGA305 信號調節器應用
液位計、流量計
阻型場發射器
壓力傳感器發射器和轉換器
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | PGA305EVM-034 | 評估和演示板和套件-開發板/套件/編程器 | PGA305 傳感器信號調節器 接口 評估板 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

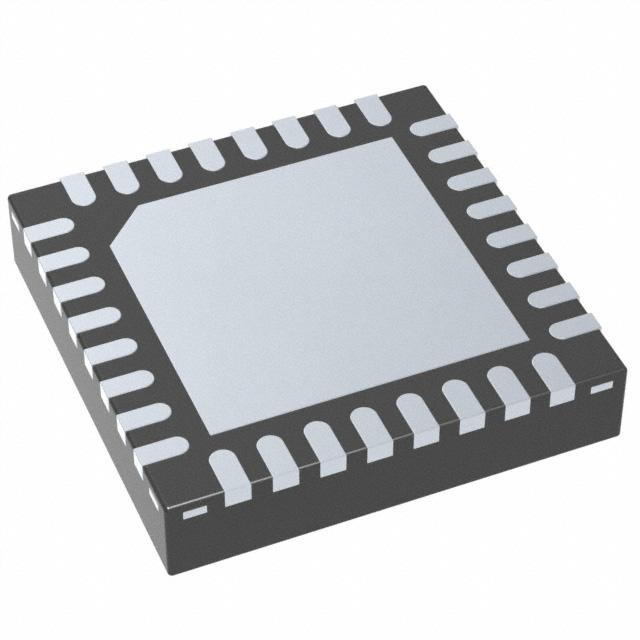

 | | PGA305ARHHT | 混合型轉換器（ADCs+DAC）-數據轉換器 | IC SIGNAL COND ANLG 36-VQFN | ￥108.86650 | 在線訂購 |
