OPA521 窄帶線路驅動器
Texas Instruments 的 OPA521 2.5 V 功率放大器（OPA521 Narrowband Line Drivers）具有集成的熱保護和過流保護功能
發布時間：2018-12-20
Texas Instruments 的 OPA521 系列是一款線路驅動器和功率放大器，符合 CENELEC 頻段 A、B、C 和 D 以及 ARIB STD-T84 和 FCC 第 15 部分中的電力線通信 (PLC) 傳導發射要求。這些器件在具有電抗性負載的高電流低阻抗線路上提供最高 2.5 A 的電流。它們使用最少的外部保護組件，憑借其優化的內部保護結構，可實現高成本和空間效率的系統。
OPA521 提供 -7 V/V 的封閉回路增益，帶寬為 3.8 MHz。單片集成電路在電力線通信應用中具有高可靠性。這些線路驅動器采用 7 V 至 24 V 單電源供電。典型負載電流（IOUT = 2.5 A，最大值），寬輸出擺幅為 10 VPP 具有標稱 24 V 電源的能力。

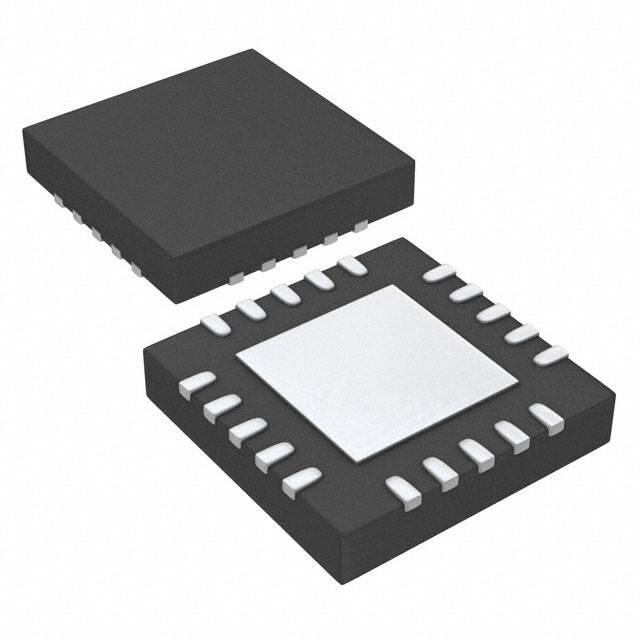

這些器件具有超溫和短路保護功能。電流和熱限制以故障檢測標志指示。提供的關斷引腳可將器件置于低功耗狀態，消耗 58 A（典型值）。OPA521 采用表面貼裝，5 mm×5 mm，20 引腳 VQFN (RGW) 封裝。它們可在 -40°C 至 +125°C 的擴展工業結溫范圍內工作。
OPA521 窄帶線路驅動器特性
支持：
CENELEC 頻段 A/B/C/D
ARIB STD-T84 和 FCC
頻移鍵控 (FSK)、SFSK 和 NB-OFDM
符合：
EN50065-1/-2/-3/-7
FCC 第 15 部分
ARIB STD-T84
具有集成熱保護和過流保護的線路驅動器
標準：
G3、PRIME、P1901.2 和 ITU-G.hnem
可通過引腳選擇的靜態電流消耗：
待機模式下 58μA（典型值）
CENELEC 頻段 A/B/C/D 為 51 mA（典型值）
封裝：5 mm x 5 mm 20 引腳 VQFN
工作結溫范圍：
TA = -40°C 到 +125°C
OPA521 窄帶線路驅動器應用
電能質量表
商用網絡和服務器 PSU
照明
太陽能電弧保護
中央逆變器
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | OPA521EVM | 開發板/評估板/驗證板-開發板/套件/編程器 | - pval(183) 放大器評估板 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | OPA521IRGWT | 運算放大器-運算放大器及比較器 | 2.5A 窄帶線路驅動器 20-VQFN -40 to 125 | ￥20.79845 | 在線訂購 |
 | | OPA521IRGWR | 運算放大器-運算放大器及比較器 | IC OPAMP DIFF 1 CIRCUIT 20VQFN | 在線訂購 |
