TPS25820/21 USB Type-C? 電源控制器
Texas Instruments TPS25820 和 TPS25821 電源控制器（TPS25820/21 USB Type-C? Source Controllers）具有內置的電源開關，專門為 USB Type-C 連接器和電纜而推出
發布時間：2018-06-13
Texas Instruments TPS25820 和 TPS25821 是具有集成的 1.5 A 額定電流 USB 電源開關的 USB Type-C 電源控制器。TPS25820 和 TPS25821 監控 Type-C 配置通道 (CC) 線路，以檢測 USB 器件連接。如果連接受電設備，TPS25820 和 TPS25821 直接將電能應用于 VBUS 并通過直通 CC 線路將可選擇的 VBUS電流灌入能力告知受電設備。如果受電設備使用電子標記式電纜連接，TPS25810 還會將 VCONN 電能應用到電纜 VCONN 引腳。TPS25821 不應用 VCONN 電能，適用于不要求 VCONN 的情況，如 USB 2.0 和無數據充電方案。
沒有連接任何設備時，TPS25820 和 TPS25821 消耗 1.0 μA 電流（典型值）。開關在過流或過熱條件下會輸出 FAULT 信號。連接受電設備時輸出 SINK 信號，并以 POL 輸出信號指示超高速線路電纜的極性。
TPS25820/21 USB Type-C? 電源控制器特性
USB Type-C Rel.1.3 規范的電源控制器
CC 線路上 STD/1.5 A 電流能力通告
連接器連接/斷開檢測
超高速極性確定
VBUS 和 VCONN (TPS25820) 應用，內部固定電流限值放電
Type-C 連接器時不連接任何設備時工作電流 1.0 μA（典型值）
64 m?（典型值）高壓側 MOSFET 輸出
符合 USB 電流限制要求
1.7 A 輸出電流限制，且精度為 ±7%
快速過流響應：1.5 μs（典型值）
CC1 和 CC2 ±8 kV 接觸放電和 ±15 kV 空氣放電 ESD 額定值 (IEC 61000-4-2
TPS25820/21 USB Type-C? 電源控制器應用
USB 2.0 或 3.x Type-C 主機和集線器端口
筆記本電腦/桌面 PC、平板電腦
LCD 監視器/塢站和充電底座
Type-C USB 壁式充電器、充電寶和 CLA
機頂盒和音頻/視頻系統
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

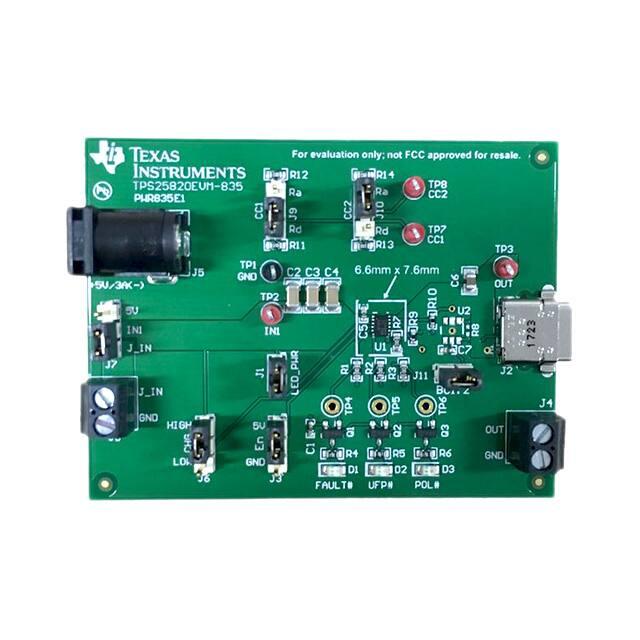

 | | TPS25820EVM-835 | 評估和演示板和套件-開發板/套件/編程器 | TPS25820 USB Type-C? 接口 評估板 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

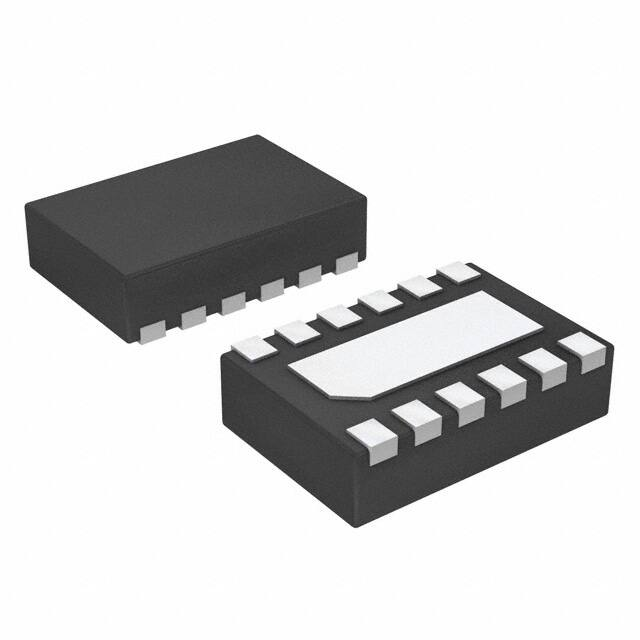

 | | TPS25820DSST | USB芯片-接口及驅動芯片 | TPS25820 具有 VCONN 的 USB Type-C? 電源控制器和 1.5A 電源開關 | ￥7.85674 | 在線訂購 |
| | TPS25821DSSR | USB芯片-接口及驅動芯片 | TPS25821 USB Type-C? 電源控制器和 1.5A 電源開關 | ￥5.89763 | 在線訂購 |
| | TPS25820DSSR | USB芯片-接口及驅動芯片 | TPS25820 具有 VCONN 的 USB Type-C? 電源控制器和 1.5A 電源開關 | ￥5.97798 | 在線訂購 |
| | TPS25821DSST | 其他接口-接口及驅動芯片 | TPS25821 USB Type-C? 電源控制器和 1.5A 電源開關 | ￥14.30062 | 在線訂購 |
