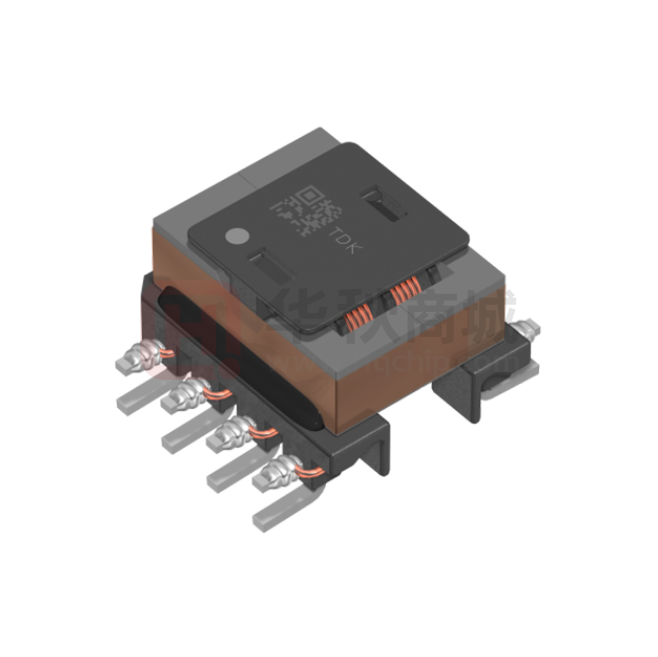

VGT 系列變壓器
TDK 用于 IGBT/FET 的 VGT 系列變壓器（VGT Series Transformers）采用高飽和磁通密度鐵氧體磁芯，符合 AEC-Q200 標準。
發布時間：2018-12-21
TDK 的 VGT 系列變壓器設計用于變頻電機智能功率模塊 (IPM) 的驅動電源。輸出范圍從 1 到 6，具體取決于部件號。VGT 系列變壓器符合 AEC-Q200 標準，采用高飽和磁通密度鐵氧體磁芯。
提供多種外殼尺寸，尺寸小至 13.9 mm x 15.3 mm，電感范圍為 2.5μH 至 10μH。介電強度電壓為 2.6kV，工作溫度范圍為 -40°C 至 +130°C（包括自升溫）。
VGT 系列變壓器特性
通過使用高飽和磁通密度鐵氧體磁芯，可實現小尺寸設計
介電強度電壓為 2.6kV
工作溫度：-40°C 至 +130°C（包括自溫升）
電路板安裝后的存放溫度范圍：-40 °C 至 +130°C
符合 AEC-Q200 標準
VGT 系列變壓器應用
用于變頻電機的智能功率模塊驅動電源
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | VGT12EEM-200S1A4 | 脈沖變壓器-變壓器及互感器 | 電源變壓器 用于AC/DC轉換器 1:1.6:2.9 2.6KVrms X-FMR_13.6X10.8MM | ￥62.55744 | 在線訂購 |
 | | VGT15SEFD-200S1A4 | 開關轉換器和SMPS變壓器-變壓器及互感器 | 回掃轉換器 用于 用于 AC/DC 轉換器 SMPS 變壓器 2600Vrms 隔離 表面貼裝型 | ￥102.06264 | 在線訂購 |
 | | VGT15EFD-200S3A6 | 開關轉換器和SMPS變壓器-變壓器及互感器 | Power Transformers 8uH 20% Trnsfmr - IGBT/FET | ￥93.21120 | 在線訂購 |
 | | VGT15SEFD-250S4A7 | 開關轉換器和SMPS變壓器-變壓器及互感器 | 回掃轉換器 用于 用于 AC/DC 轉換器 SMPS 變壓器 2600Vrms 隔離 表面貼裝型 | ￥72.99823 | 在線訂購 |
 | | VGT22EPC-200S6A12 | 開關轉換器和SMPS變壓器-變壓器及互感器 | 回掃轉換器 用于 用于 AC/DC 轉換器 SMPS 變壓器 2600Vrms 隔離 表面貼裝型 | 在線訂購 |
