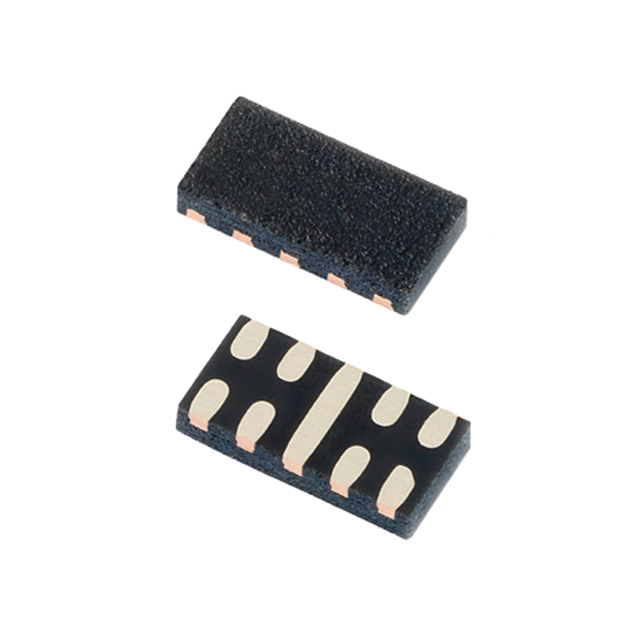

用于高速信號的TVS二極管陣列 - SP0544 / SP7538系列
Littelfuse的TVS二極管陣列（TVS Diode Arrays for High Speed Signals - SP0544/SP7538 Series），用于防止高速接口中的靜電放電
發布時間：2018-12-21
Littelfuse的兩個系列TVS二極管陣列（SPA?二極管）可保護高速接口免受靜電放電（ESD）造成的損壞。SP7538P系列TVS二極管陣列集成了八個通道的超低電容軌到軌二極管和一個采用μDFN-9封裝的額外齊納二極管; SP0544T系列TVS二極管陣列在較小的μDFN-10中具有類似的設計，具有四個通道的超低電容軌到軌二極管而不是八個。兩者都可以安全地吸收超過IEC61000-4-2國際標準（±8 kV接觸放電）規定的最大電平的重復ESD沖擊，而不會降低性能。它們極低的負載電容也使其成為保護高速信號引腳的理想選擇。
這兩個系列的典型應用包括用于V-By-One，嵌入式DisplayPort，USB 2.0 / 3.0端口和HDMI等接口的ESD保護，以及平板顯示器，LCD / LED電視，智能手機和移動計算。
用于高速信號的TVS二極管陣列 - SP0544 / SP7538系列特性
每I / O低電容0.5 pF（典型值）
低動態電阻0.4Ω
提升高ESD抗擾度和卓越保護：ESD，IEC 61000-4-2，±12 kV接觸，±25 kV空氣放電; EFT，IEC 61000-4-4,40 A（5/50 ns）：閃電，IEC 61000-4-5第二次編輯，4 A（tP = 8 /20μs）
用于高速信號的TVS二極管陣列 - SP0544 / SP7538系列應用
減少高速應用中的信號劣化和失真
提供低鉗位性能，確保為敏感芯片組提供更好的保護
允許制造商實現超出IEC標準規定的最高級別的ESD保護，并防止多種其他威脅，以確保產品在現場的可靠性
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | SP0544TUTG | ESD抑制器/TVS二極管-過壓過流保護器件 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | SP7538PUTG | ESD抑制器/TVS二極管-過壓過流保護器件 | 在線訂購 |
