Shrunk Delta Ribbon (SDR) 電纜組件
3M 推出 26 芯、PoCL 兼容型 0.8 mm 數字?jǐn)z像頭電纜（Shrunk Delta Ribbon (SDR) Cable Assembly ）
發布時間：2018-12-21
對于需要在攝像頭檢查和視覺輔助機器人應用中采用冷凝系統架構，但又需要在 CameraLink? 應用中從較大連接器提供傳輸性能的電子工程師來說，將能夠利用 3M Electronics 的 0.8 mm SDR 連接器和電纜組件解決問題。 這一全新系列組件由符合 RoHS 標準的板安裝式連接器和各種電纜組件組成，專門用于解決 Camera Link 和 mini-Camera Link（mini CL）接口要求，同時擁有市場對此類產品預期相同的信號完整性。
3M 為 Camera Link 應用開發了第一款小型 Delta Ribbon（MDR）連接器和電纜組件接口。 該連接器為需要更小外形尺寸的機器視覺和 Camera Link 應用提供了多種 SDR 解決方案，擁有高傳輸速度，同時又不會犧牲性能。
3M SDR 連接器使用帶狀觸頭系統，觸頭間距為 0.8 mm。 這些 SDR 扁平、極化、板安裝連接器由帶有 30 微米金觸頭的高溫塑料體、沖壓金屬 EMI/ESD 接口構成，并配有安裝好的插孔插座和支持板安裝的五金件。 配備安裝好的插孔插座，以支持相應的裝配指旋螺釘接口。 SDR 板載產品提供多種符合 RoHS 標準的 PTH 和 SMT 垂直、直角配件選擇。
Shrunk Delta Ribbon (SDR) 電纜組件特性

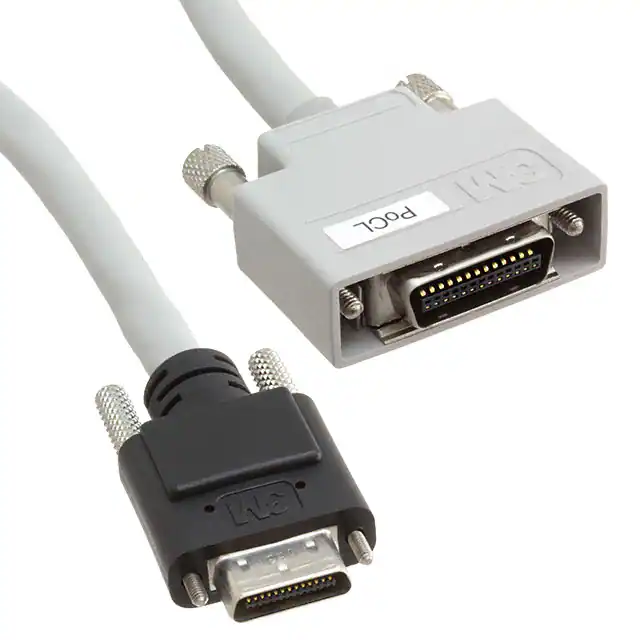

1MD26-X5XX-00C-XXX
除了信號之外還可作電力傳輸之前用，以便在基本配置 Camera Link 供電（PoCL）應用中使用
連接 PoCL 攝像頭上的 mini CL 風格（SDR）I/O 端口和 PoCL 圖象采集卡上的 Camera Link 風格（MDR）端口
同時提供直角和直角電纜出口
三根屏蔽式四芯線和六根非屏蔽雙絞線
整個電纜束使用鋁箔和編織網屏蔽，提供額外的信號保護
堅固的帶式觸頭，實現了可靠、可重復的連接
指旋螺釘固定
端對端 EMI 屏蔽，減少了輻射

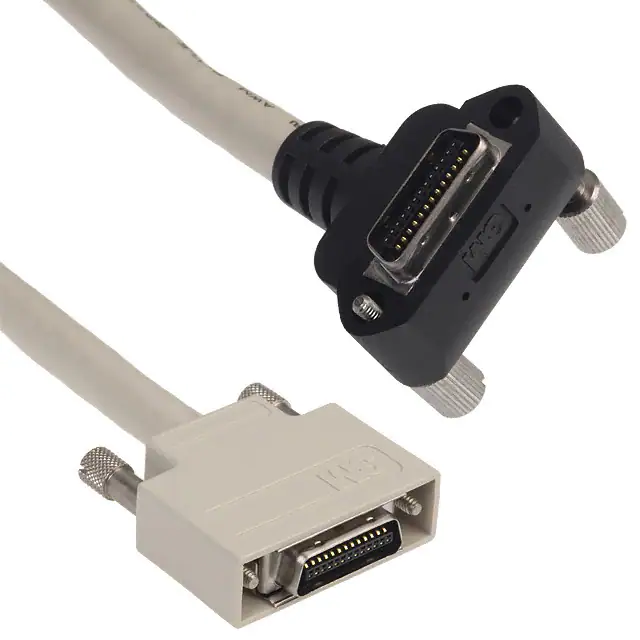

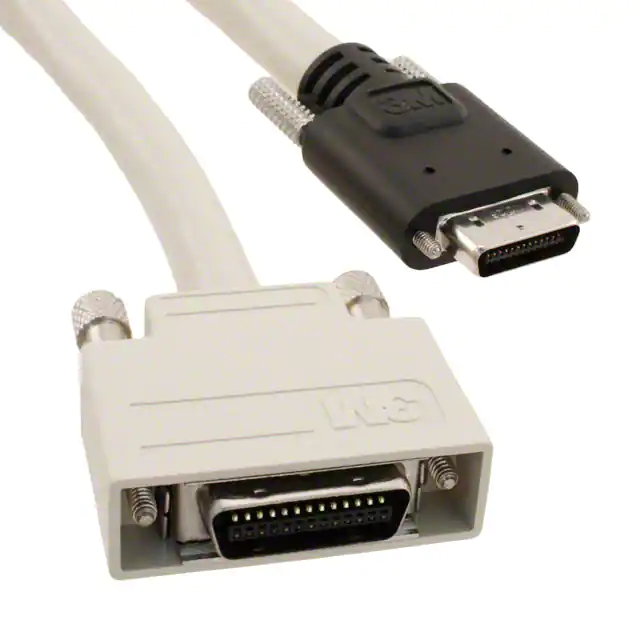

1MF26-L560-00C-XXX
針對全新小型鏈路攝像頭到 C/L 圖像采集卡應用，支持全新 AIA 工業 CL 標準
11 根屏蔽式雙同軸雙絞線，帶 4 根加蔽線
雙層整體屏蔽，帶內箔和外編織層
堅固的帶狀觸頭類型
堅固的指旋螺釘固定
直角包覆成型 MDR 后殼消除了彎曲半徑問題

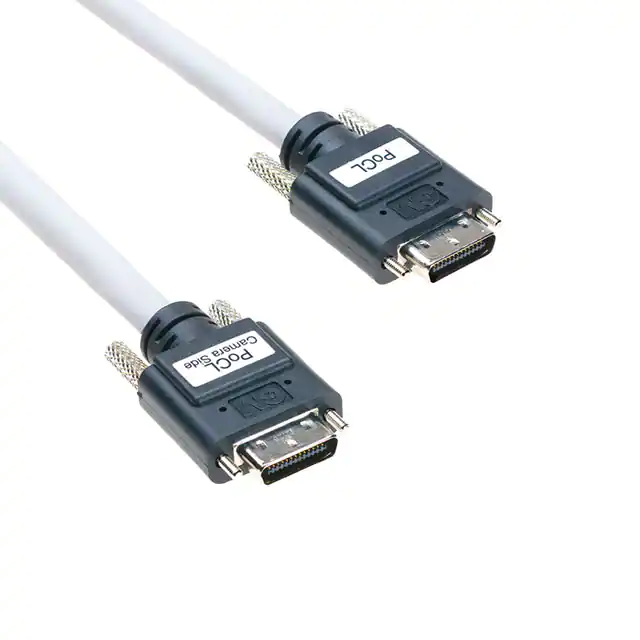

1SD26-X1XX-00C-XXX
除了信號之外還可作電力傳輸之前用，以便在基本配置 PoCL 應用中使用
連接到 PoCL 攝像頭和 PoCL 圖像采集卡上的 mini-CL 風格（SDR）I/O 端口
同時提供直角和直角電纜出口
三根屏蔽式四芯線和六根非屏蔽雙絞線
整個電纜束使用鋁箔和編織網屏蔽，提供額外的信號保護
堅固的帶式觸頭，實現了可靠、可重復的連接
指旋螺釘固定

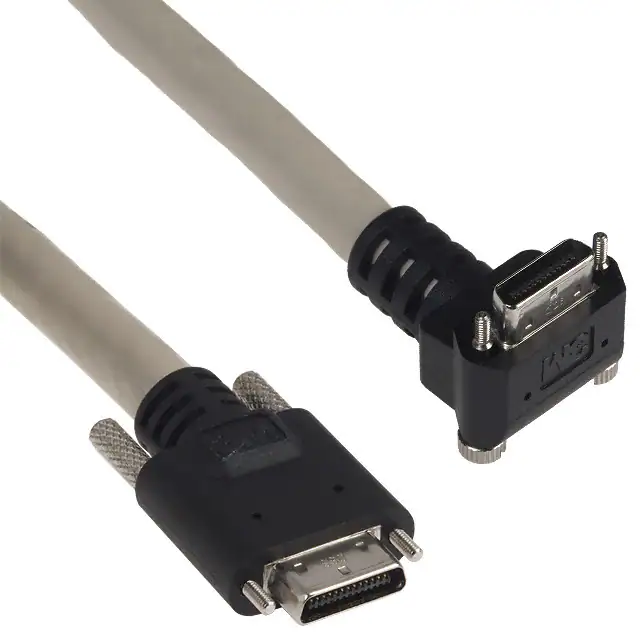

1SF26-L1XX-00C-XXX
針對 mini-CL 攝像頭到 C/L 圖像采集卡應用，支持 AIA 工業 CL 標準
11 根屏蔽雙同軸雙絞線，帶 4 根加蔽線
雙層整體屏蔽，帶內箔和外編織層
堅固的帶狀觸頭類型
堅固的指旋螺釘固定
EMI 屏蔽包覆成型連接外殼
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | 1MD26-3560-00C-200 | 線材/電纜-線纜及配套 | CABLE POCL SDR MDR 200CM GRAY | 在線訂購 | |
 | | 1MF26-L560-00C-500 | 線材/電纜-線纜及配套 | CABLE ASSY PLUG SDR-MDR PLUG 5M | 在線訂購 | |
| | 1MF26-L560-00C-A00 | 線材/電纜-線纜及配套 | 26 POS SHRNK DLTA RIB CBL ASSY 1 | 在線訂購 | |
 | | 1MF26-L576-00C-200 | 線材/電纜-線纜及配套 | CABLE ASSY R/A SDR-STRGT MDR 2M | ￥1716.63665 | 在線訂購 |
 | | 1SD26-3120-00C-200 | 線材/電纜-線纜及配套 | CABLE POCL SDR SDR 200CM GRAY | 在線訂購 | |
| | 1SD26-3120-00C-A00 | 線材/電纜-線纜及配套 | CABLE POCL SDR SDR 1000CM GRAY | 在線訂購 | |
 | | 1SF26-L120-00C-500 | 線材/電纜-線纜及配套 | CABLE ASSY SDR PLUG-SDR PLUG 5M | 在線訂購 | |
 | | 1SF26-L136-00C-200 | 線材/電纜-線纜及配套 | CABLE ASSY R/A SDR-STRGT SDR 2M | ￥3198.05310 | 在線訂購 |
