LMZ12010 10 A 電源模塊
最高輸入電壓為 20V 的 10 A SIMPLE SWITCHER? 電源模塊（LMZ12010 10 A Power Module ）
發布時間：2018-12-21
Texas Instruments 的 LMZ12010 SIMPLE SWITCHER 電源模塊是一種易于使用的降壓型 DC-DC 解決方案，能夠驅動高達 10 A 的負載。 LMZ12010 采用創新型封裝，能增強熱性能，允許進行手工和機器焊接。
LMZ12010 可采用 6 V 至 20 V 輸入電壓軌，提供低至 0.8 V 的可調節高精確度輸出電壓。LMZ12010 只需要兩個外部電阻器和外部電容器即可形成完整的電源解決方案。 LMZ12010 是一種可靠、堅固耐用的設計，具有以下保護功能：熱關斷、可編程輸入欠壓鎖定、輸出過壓保護、短路保護、輸出限流，并允許預偏壓輸出啟動。
LMZ12010 10 A 電源模塊特性
集成屏蔽電感器
PCB 布局簡單
固定開關頻率 (350 kHz)
采用外部軟啟動、跟蹤和精確使能，實現了靈活的啟動定序
具有浪涌電流和故障保護功能，如輸入 UVLO 和輸出短路保護
結溫范圍：–40°C 至 125°C
單裸焊盤的和標準引腳布局，易于安裝和制造
WEBENCH? 電源設計軟件全面支持該器件
引腳兼容 LMZ22010/08/06、LMZ12008/06、LMZ23610/08/06 和 LMZ13610/08/06
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|

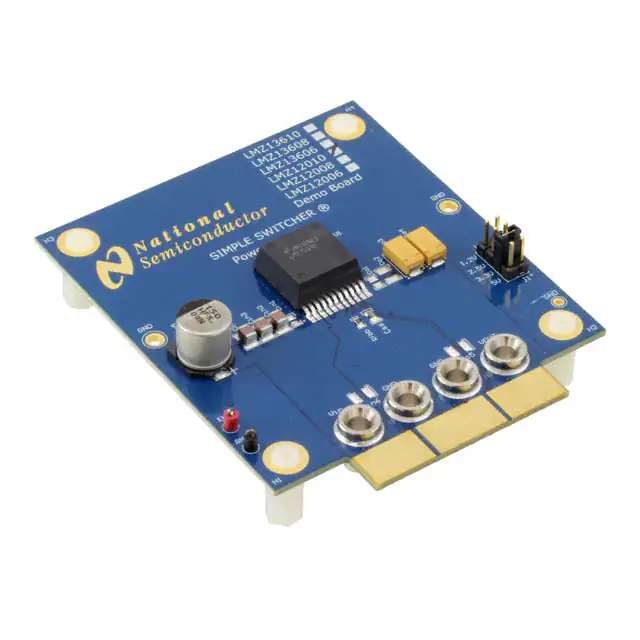

 | | LMZ12010DEMO/NOPB | DC/DC 與 AC/DC（離線）SMPS-開發套件/萬能板/PCB板-開發板/套件/編程器 | BOARD DEMO FOR LMZ12010 | ￥1891.77370 | 在線訂購 |
 | | LMZ12010EVAL/NOPB | DC/DC 與 AC/DC（離線）SMPS-開發套件/萬能板/PCB板-開發板/套件/編程器 | BOARD EVAL PWR MOD LMZ12010 | ￥1891.77370 | 在線訂購 |
| 圖片 | 數據手冊 | 產品型號 | 產品分類 | 產品描述 | 價格 | 操作 |
|---|---|---|---|---|---|---|
 | | LMZ12010TZE/NOPB | 隔離電源模塊-電源管理 | IC BUCK SYNC 20V 10A TO-PMOD-11 | ￥195.68090 | 在線訂購 |
| | LMZ12010TZ/NOPB | DC-DC電源模塊-電源管理 | LMZ12010 具有 20V 最大輸入電壓的 10A SIMPLE SWITCHER® 電源模塊 | 在線訂購 |
