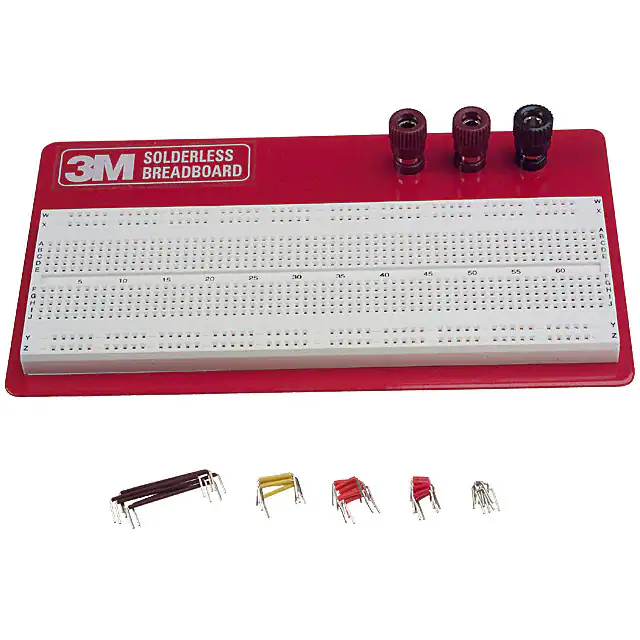

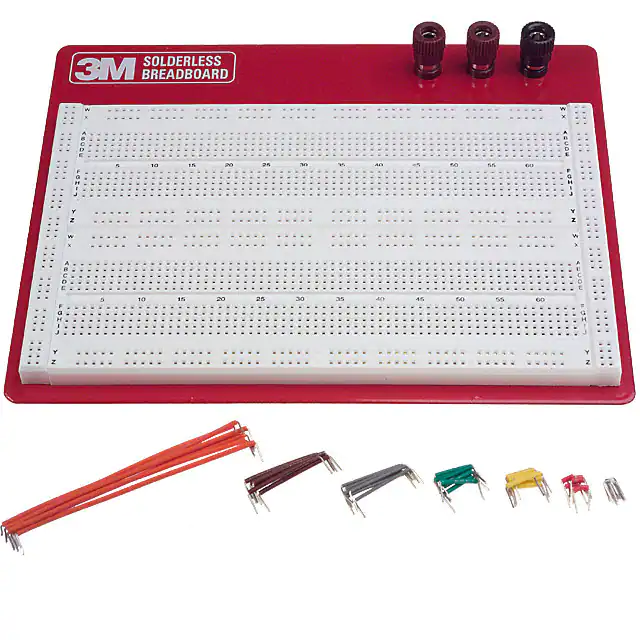

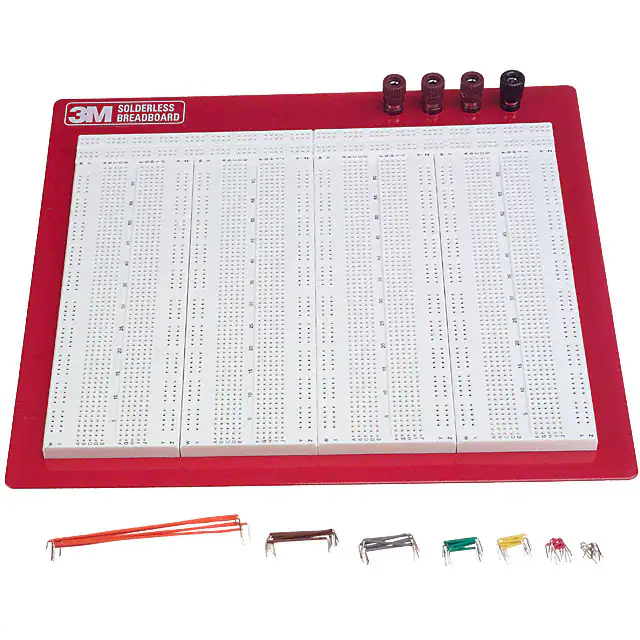

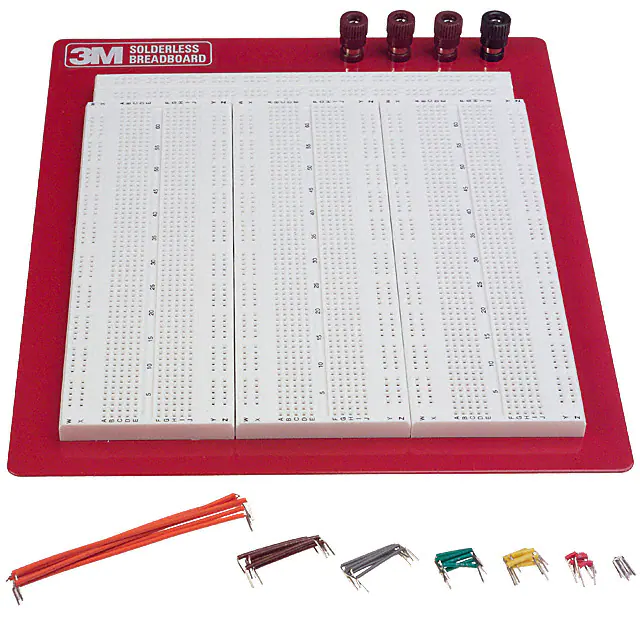

3M 的電壓分配系統集成了基本元件試驗電路板矩陣和 5 路式接線柱，可在連接電源、信號發生器或者其他外部設備時提供接口。
所有型號都采用了經過 3M 實驗室認可的多連接點端子設計，可方便地構建無焊接插入式電路。 每個端子位置均包含以電子方式連接，分布在 0.100" 連續矩陣上的連接點，可以連接間距為 0.100" 的任何元件，以及經過埋線處理后可使引線適合該間距的元件。 鋼底板的表面為高光澤度烘烤搪瓷，具有保護作用。 橡膠支腳可防止在試驗板工作臺上滑動。

規格

• 5 路式連接點端子數：94 至 768

• 接線柱數：2 至 4

• 分布總線數：2 至 12

• 端子條數：1 至 5

• 連接點數（共計）：610 至 5424

• 類型：組件（在框架上）

• 線規：22 AWG
